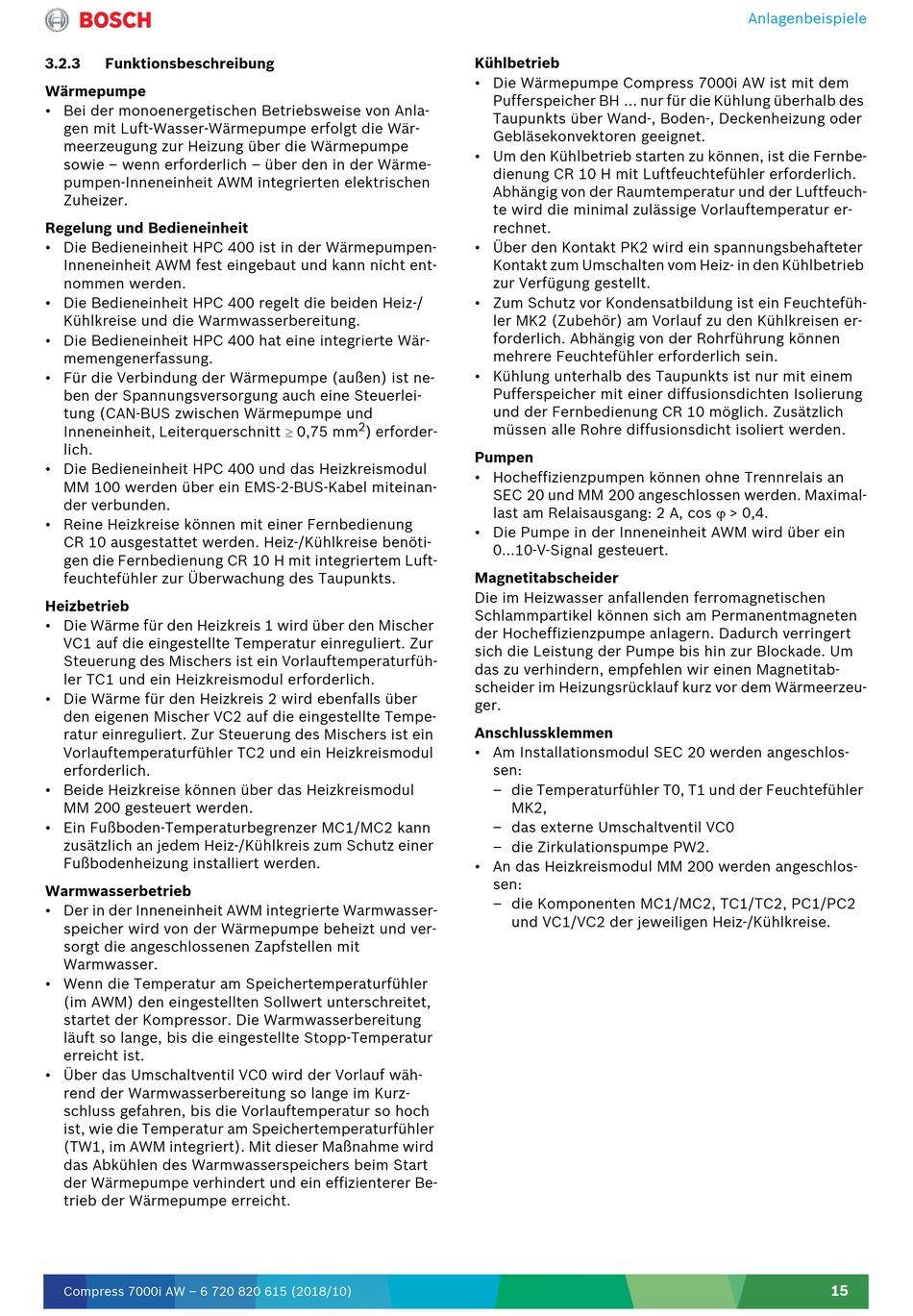

3.2.3

Funktionsbeschreibung

Wärmepumpe
• Bei der monoenergetischen Betriebsweise von Anla-
gen mit Luft-Wasser-Wärmepumpe erfolgt die Wär-
meerzeugung zur Heizung über die Wärmepumpe
sowie – wenn erforderlich – über den in der Wärme-
pumpen-Inneneinheit AWM integrierten elektrischen
Zuheizer.
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 400 ist in der Wärmepumpen-
Inneneinheit AWM fest eingebaut und kann nicht ent-
nommen werden.
• Die Bedieneinheit HPC 400 regelt die beiden Heiz-/
Kühlkreise und die Warmwasserbereitung.
• Die Bedieneinheit HPC 400 hat eine integrierte Wär-
memengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist ne-
ben der Spannungsversorgung auch eine Steuerlei-
tung (CAN-BUS zwischen Wärmepumpe und
Inneneinheit, Leiterquerschnitt 0,75 mm
lich.
• Die Bedieneinheit HPC 400 und das Heizkreismodul
MM 100 werden über ein EMS-2-BUS-Kabel miteinan-
der verbunden.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Heiz-/Kühlkreise benöti-
gen die Fernbedienung CR 10 H mit integriertem Luft-
feuchtefühler zur Überwachung des Taupunkts.
Heizbetrieb
• Die Wärme für den Heizkreis 1 wird über den Mischer
VC1 auf die eingestellte Temperatur einreguliert. Zur
Steuerung des Mischers ist ein Vorlauftemperaturfüh-
ler TC1 und ein Heizkreismodul erforderlich.
• Die Wärme für den Heizkreis 2 wird ebenfalls über
den eigenen Mischer VC2 auf die eingestellte Tempe-
ratur einreguliert. Zur Steuerung des Mischers ist ein
Vorlauftemperaturfühler TC2 und ein Heizkreismodul
erforderlich.
• Beide Heizkreise können über das Heizkreismodul
MM 200 gesteuert werden.
• Ein Fußboden-Temperaturbegrenzer MC1/MC2 kann
zusätzlich an jedem Heiz-/Kühlkreis zum Schutz einer
Fußbodenheizung installiert werden.
Warmwasserbetrieb
• Der in der Inneneinheit AWM integrierte Warmwasser-
speicher wird von der Wärmepumpe beheizt und ver-
sorgt die angeschlossenen Zapfstellen mit
Warmwasser.
• Wenn die Temperatur am Speichertemperaturfühler
(im AWM) den eingestellten Sollwert unterschreitet,
startet der Kompressor. Die Warmwasserbereitung
läuft so lange, bis die eingestellte Stopp-Temperatur
erreicht ist.
• Über das Umschaltventil VC0 wird der Vorlauf wäh-
rend der Warmwasserbereitung so lange im Kurz-
schluss gefahren, bis die Vorlauftemperatur so hoch
ist, wie die Temperatur am Speichertemperaturfühler
(TW1, im AWM integriert). Mit dieser Maßnahme wird
das Abkühlen des Warmwasserspeichers beim Start
der Wärmepumpe verhindert und ein effizienterer Be-
trieb der Wärmepumpe erreicht.
Compress 7000i AW – 6 720 820 615 (2018/10)
Kühlbetrieb
• Die Wärmepumpe Compress 7000i AW ist mit dem
Pufferspeicher BH ... nur für die Kühlung überhalb des
Taupunkts über Wand-, Boden-, Deckenheizung oder
Gebläsekonvektoren geeignet.
• Um den Kühlbetrieb starten zu können, ist die Fernbe-
dienung CR 10 H mit Luftfeuchtefühler erforderlich.
Abhängig von der Raumtemperatur und der Luftfeuch-
te wird die minimal zulässige Vorlauftemperatur er-
rechnet.
• Über den Kontakt PK2 wird ein spannungsbehafteter
Kontakt zum Umschalten vom Heiz- in den Kühlbetrieb
zur Verfügung gestellt.
• Zum Schutz vor Kondensatbildung ist ein Feuchtefüh-
ler MK2 (Zubehör) am Vorlauf zu den Kühlkreisen er-
forderlich. Abhängig von der Rohrführung können
mehrere Feuchtefühler erforderlich sein.
• Kühlung unterhalb des Taupunkts ist nur mit einem
Pufferspeicher mit einer diffusionsdichten Isolierung
und der Fernbedienung CR 10 möglich. Zusätzlich
2
müssen alle Rohre diffusionsdicht isoliert werden.
) erforder-
Pumpen
• Hocheffizienzpumpen können ohne Trennrelais an
SEC 20 und MM 200 angeschlossen werden. Maximal-
last am Relaisausgang: 2 A, cos  > 0,4.
• Die Pumpe in der Inneneinheit AWM wird über ein
0...10-V-Signal gesteuert.
Magnetitabscheider
Die im Heizwasser anfallenden ferromagnetischen
Schlammpartikel können sich am Permanentmagneten
der Hocheffizienzpumpe anlagern. Dadurch verringert
sich die Leistung der Pumpe bis hin zur Blockade. Um
das zu verhindern, empfehlen wir einen Magnetitab-
scheider im Heizungsrücklauf kurz vor dem Wärmeerzeu-
ger.
Anschlussklemmen
• Am Installationsmodul SEC 20 werden angeschlos-
sen:
– die Temperaturfühler T0, T1 und der Feuchtefühler
MK2,
– das externe Umschaltventil VC0
– die Zirkulationspumpe PW2.
• An das Heizkreismodul MM 200 werden angeschlos-
sen:
– die Komponenten MC1/MC2, TC1/TC2, PC1/PC2
und VC1/VC2 der jeweiligen Heiz-/Kühlkreise.
Anlagenbeispiele
