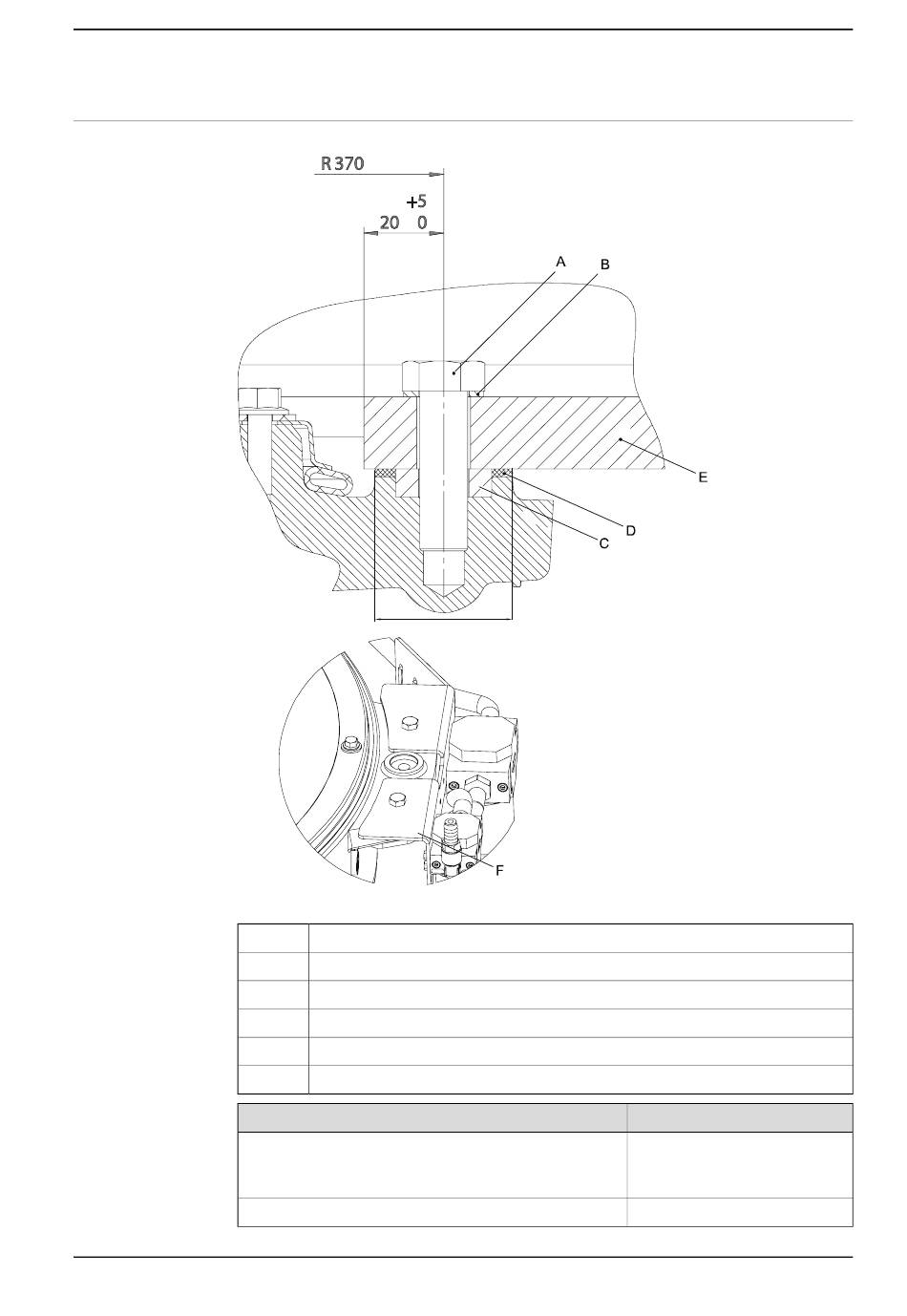

Befestigungsschrauben, Spezifikation
xx0700000522
A
B
C
D
E
F
Befestigungen
Befestigungsschrauben, 3 Stück
Abdichtscheibe, Gummi/Metall, 3 Stück
Produkthandbuch - IRB 360
3HAC030005-003 Revision: Z
Ø32
Schraube M12
Abdichtscheibe, Gummi/Metall
Abstandhalter, Metall
Unterlegscheibe, EPDM-Gummi komprimiert 50 %
Roboterrahmen
Halterung
© Copyright 2008-2021 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.4.5 Ausrichten und Befestigen des Roboters
Abmessungen
M12x (50)
Die Schraubenlänge hängt vom
Aufbau des Rahmens ab.
Fortsetzung auf nächster Seite
Fortsetzung
