4. Verkabelung
Einschränkungen bei Mischsystemen
Einschränkungen für GE 800
 Muss im obersten GEV-Ring eingefügt werden.
 Kann nur mit „Ring 1" einer GE 700 vernetzt werden, keine Verbindung zu „Ring 2".
 Wird die GE 800 ausgeschaltet, funktioniert der GEV-Ring nicht mehr (kein Relais auf G8-NET).
 Nur eine GEV-Verbindung eines GE 800 Systems mit einem GE 700 System möglich.
Einschränkungen für GE 700
 GE 700 Vernetzungskarten müssen auf Version 5.2 oder höher upgedatet werden.
Einschränkungen für synchrone Verbindungen
 Funktioniert wie ein „Ring 2" GE 800 ist immer „Clock Master").
 Wird eine CNET-W- oder CNET-E1-Vernetzung im GE 700 System verwendet, dürfen nur auf einer
Seite des Netzwerks GE 800 verwendet werden (siehe Abbildung anbei). Andernfalls müssen asyn-
chrone Verbindungen benutzt werden (LAN, WAN, S0).
 Wenn G8-CNET-W oder G8-CNET-E1 mit dem GEV-Ring verbunden sind, kann dieser nicht mehr zur
Vernetzung mit einer GE 700 verwendet werden

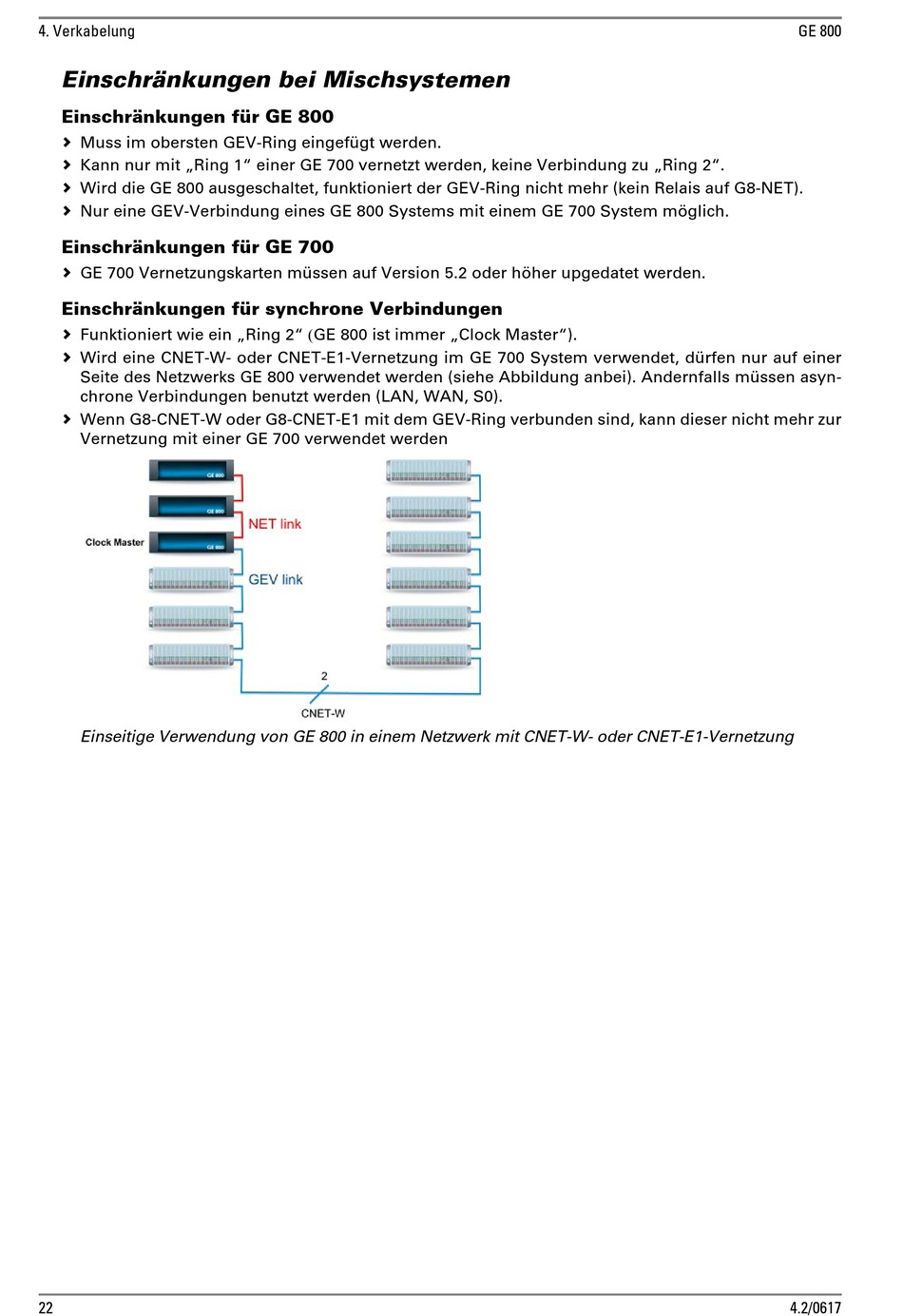

Einseitige Verwendung von GE 800 in einem Netzwerk mit CNET-W- oder CNET-E1-Vernetzung
22
GE 800
4.2/0617
