5.2 Steuerung LC 220

Die Niveausteuerung LC 220 schaltet die Pumpe der
Multilift MSS in Abhängigkeit des vom analogen, pie-
zoresistiven Niveausensors gemessenen Füllstands
ein und aus.
Bei Erreichen des Einschaltniveaus schaltet die
Niveausteuerung LC 220 für die Multilift

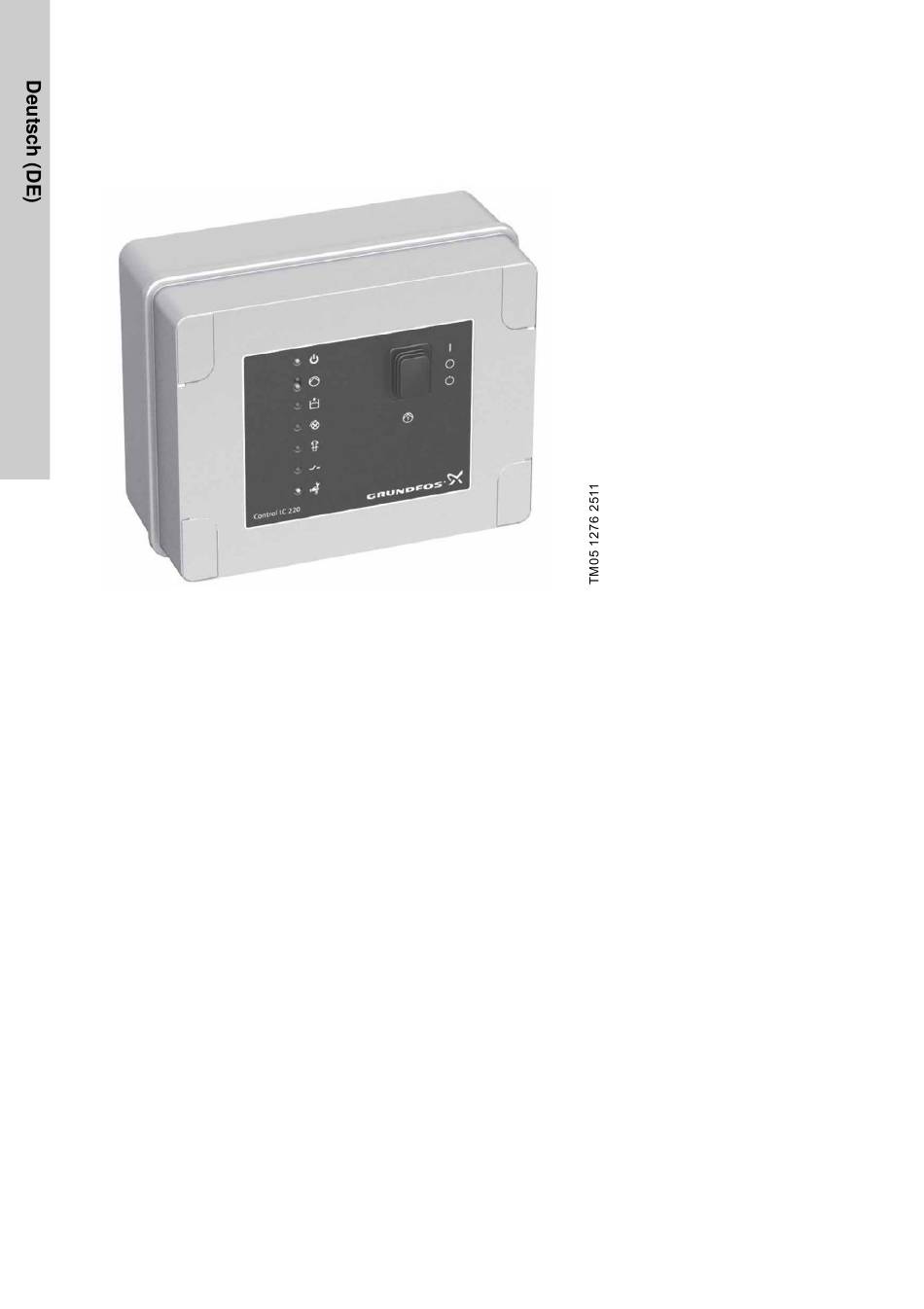

Abb. 6
MSS
Die Steuerung LC 220 verfügt über folgende Funktio-
nen:
• EIN/AUS-Steuerung einer Abwasserpumpe auf
Basis eines kontinuierlich von einem analogen,
piezoresistiven
Niveausensor gelieferten Signals
• automatischer Testlauf in Stillstandszeiten
(24 Stunden nach dem letzten Einschalten)
• Batteriepufferung bei Stromausfällen (Zubehör)
• Wahlmöglichkeit einer automatischen Alarmquit-
tierung
(über DIP-Schalter)
• Wahl zwischen zwei Zulaufniveaus (über
DIP-Schalter)
• Betriebsmeldungen:
- Netzspannung eingeschaltet
- Pumpe läuft
- Zeit für Service/Wartung (über DIP-Schalter ein-
stellbar).
• Alarmmeldung bei:
- zu hohem Füllstand, der einen Hochwasser-
alarm auslöst
- Vorliegen eines Phasenfehlers bei einphasigen
Pumpen oder eines Phasenfolgefehlers bei
dreiphasigen Pumpen
- einem Sensorfehler
- externem Niveaualarm
- Überschreiten der zulässigen Laufzeit.
10
Niveausteuerung die Pumpe ein. Sobald der Füll-
stand auf das Ausschaltniveau abgesunken ist, wird
die Pumpe wieder von der Niveausteuerung abge-
schaltet. Bei einem zu hohen Füllstand im Behälter,
einer Sensorstörung, usw. wird ein Alarm ausgege-
ben.
Standardmäßig besitzt die Steuerung LC 220 einen
Alarmsignalausgang für Sammelalarm und drei Sig-
naleingänge für den Anschluss eines piezoresistiven
Sensors, eines Schwimmerschalters als zusätzliche
Sicherheit für die vorhandenen Analogsensoren und
eines weiteren Niveauschalters zur Erkennung eines
Überflutungszustands außerhalb der Multilift MSS.
Hebe-
anlagen werden häufig in einer Vertiefung im Keller -
dem tiefsten Punkt des Gebäudes - installiert. Bei
aufsteigendem Grund-
wasser oder einem Wasserrohrbruch wird von der
Steuerung ein Alarm ausgegeben, wenn ein externer
Niveauschalter angeschlossen ist. Steigt der Flüssig-
keitsstand in der Vertiefung über das Auslöseniveau
für Hochwasser, leuchtet die entsprechende
Alarm-LED und der eingebaute Summer wird akti-
viert.
Eine als Zubehör lieferbare Batterie kann installiert
werden, um bei einem Stromausfall einen akusti-
schen Alarm über den
Summer auszulösen. Der Summer ertönt solange,
bis die Störung behoben ist. Ein vorzeitiges Abschal-
ten des Summers ist nicht möglich.
Außerdem kann der Alarmausgang für die Sammel-
störung (potentialfreier Wechselkontakt) verwendet
werden, um das Alarmsignal mit Hilfe einer externen
Spannungsquelle an eine Leitwarte weiterzuleiten.
Um Updates aufspielen und weitere Anpassungen
vornehmen zu können, kann ein PC Tool ange-
schlossen werden.
