6. Delovni pogoji

Podatki
Maksimalni pretok Vse do 45 m
Maksimalni delovni
tlak
Temperatura tekočine +5 do +50 °C
Temperatura okolice +5 do +60 °C
Maksimalni sesalni dvig 10,33 m minus NPSH črpalke minus
ostale sesalne izgube minus varnostni rob v dolžini 0,5 m
Moč Vse do 3,2 kW
Način zagona
3 x 380-415 V, N, PE, 50 Hz
3 x 380-415 V, N, PE, 60 Hz
Napajalna napetost
1 x 220-240 V, N, PE, 50 Hz
1 x 220-240 V, N, PE, 60 Hz
3 x 208-230/440-480 V, N, PE, 60 Hz
3 x 208-230/440-480 V, PE, 60 Hz
Napetostna toleranca
Relativna vlažnost
zraka
Razred zaščite
1)
Nanaša se na velikost motorja 0,37 kW vse do vključno
0,75 kW.
2)
Nanaša se na velikost motorja 1,1 kW vse do vključno 5,5 kW.

7. Instalacija

Opozorilo
Instalacija mora biti skladna z lokalnimi predpisi
in s sprejetimi pravili dobre prakse.
Pred instalacijo preverite naslednje:
• da se naprava za dvig tlaka ujema z vašim naročilom.
• da zunanji del naprave ni poškodovan.

7.1 Mehanska instalacija

Ne stojte na zbiralnikih. Tako bi lahko
poškodovali ohišje črpalke ali povzročili
Opozorilo
puščanje na vseh spojih.

7.1.1 Mesto vgradnje

Za zagotovitev enakovrednega hlajenja motorja in elektronike,
upoštevajte naslednje:
• Hydro Multi-S naj bo postavljena v smeri, ki zagotavlja
enakovredno hlajenje.
• Hladilna rebra motroja, odprtine v pokrovu ventilatorja in
lopatice ventilatorja morajo biti čiste.
Hydro Multi-S ni primerna za zunanjo instalacijo
in jo je potrebno zaščititi pred mrazom in
Nasvet
direktno sončno svetlobo.
Okrog naprave za dvig tlaka naj bo dovolj prostora za nemotene
oglede in servis.
164
Tip črpalke
CM, CMV CR
3
/h Vse do 69 m
10 bar 10/16 bar
+5 do +50 °C
+5 do +40 °C
+5 do +60 °C
Vse do 5,5 kW
Direktno
Zvezda-trikot
3 x 380-415 V, PE, 50 Hz
3 x 380-415 V, PE, 60 Hz
3 x 220-240 V, PE, 60 Hz
3 x 440-480 V, PE, 60 Hz
1 x 220-240 V, PE, 60 Hz
+ 10 %/- 10 %
Max. 95 %
IP54
7.1.2 Predhodno polnjenje ali membranska posoda
Če je membranska posoda povezava s sistemom, posodo
predhodno napolnite z dušikom na tlak 0,9 x referenčna vrednost.
Pomembno je, da uporabite dušik, da preprečite
Nasvet
korozijo znotraj membranske posode.
3
/h
7.1.3 Cevovod
Cevovod povezan z napravo za dvig tlaka mora biti ustrezne
velikosti.
Priključite cevi na ocevje naprave za dvig tlaka. Uporabi se lahko
1)
katerakoli stran.
2)
Na neuporabljeno stran ocevja nanesite tesnilno zmes in privijte
pokrov.
Da bi dosegli optimalno delovanje s čim manj hrupa in vibracij,
je včasih potrebno inštalirati vibracije naprave.
Hrup in vibracije nastajajo zaradi obratov motorja in črpalke ter
zaradi pretoka v cevovodu in armaturah.
Če je naprava za dvig tlaka montirana v stanovanjskem bloku
oziroma je uporabnik blizu naprave za dvig tlaka, je priporočljivo
prilagoditi raztezni spoj sesalne in tlačne cevi, s tem preprečimo
prenos vibracij skozi cevovod.

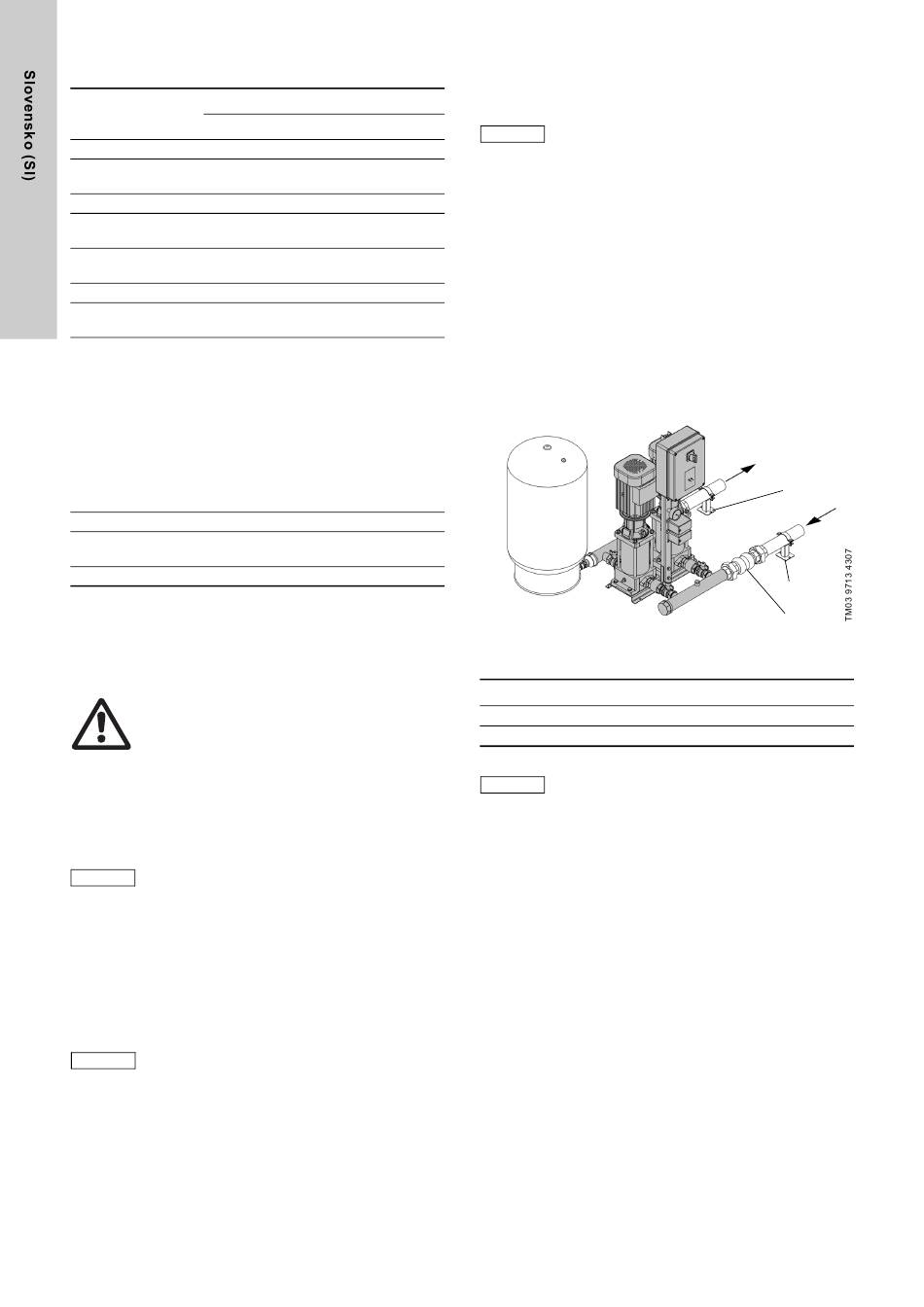

Slika 3 Primer instalacije z razteznim spojem in oporo za cevi
(Grundfosova standardna dobava v sivi barvi)
Poz. Opis
1 Cevni opornik
2 Raztezni spoj
Membranska posoda, raztezni spoj, podpora
Nasvet cevi in podstavek naprave niso dobaljeni
s standardno napravo za dvig tlaka.
Privijte vse matice pred zagonom.
Cevi morajo biti pritrjene na dele zgradbe, s tem se prepreči
njihovo premikanje ali zavijanje.
Če bo črpalka delovala s sesalnim dvigom je potrebno instaliradi
sesalni ventil enake velikosti.
Če je naprava za dvig tlaka montirana na podstavek z dušilci
vibracij, morata biti raztezna spoja vedno montirana na ocevje
naprave. To pomaga preprečiti "visenje" naprave za dvig tlaka na
cevovodu.
1
1
2
