4. A kézi membránszivattyú (opció) csatlakozásának
előkészítése.
Használjon ∅43 körkivágót a DN 50 csatlakozáshoz.
A vágási éleket sorjázni kell.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150

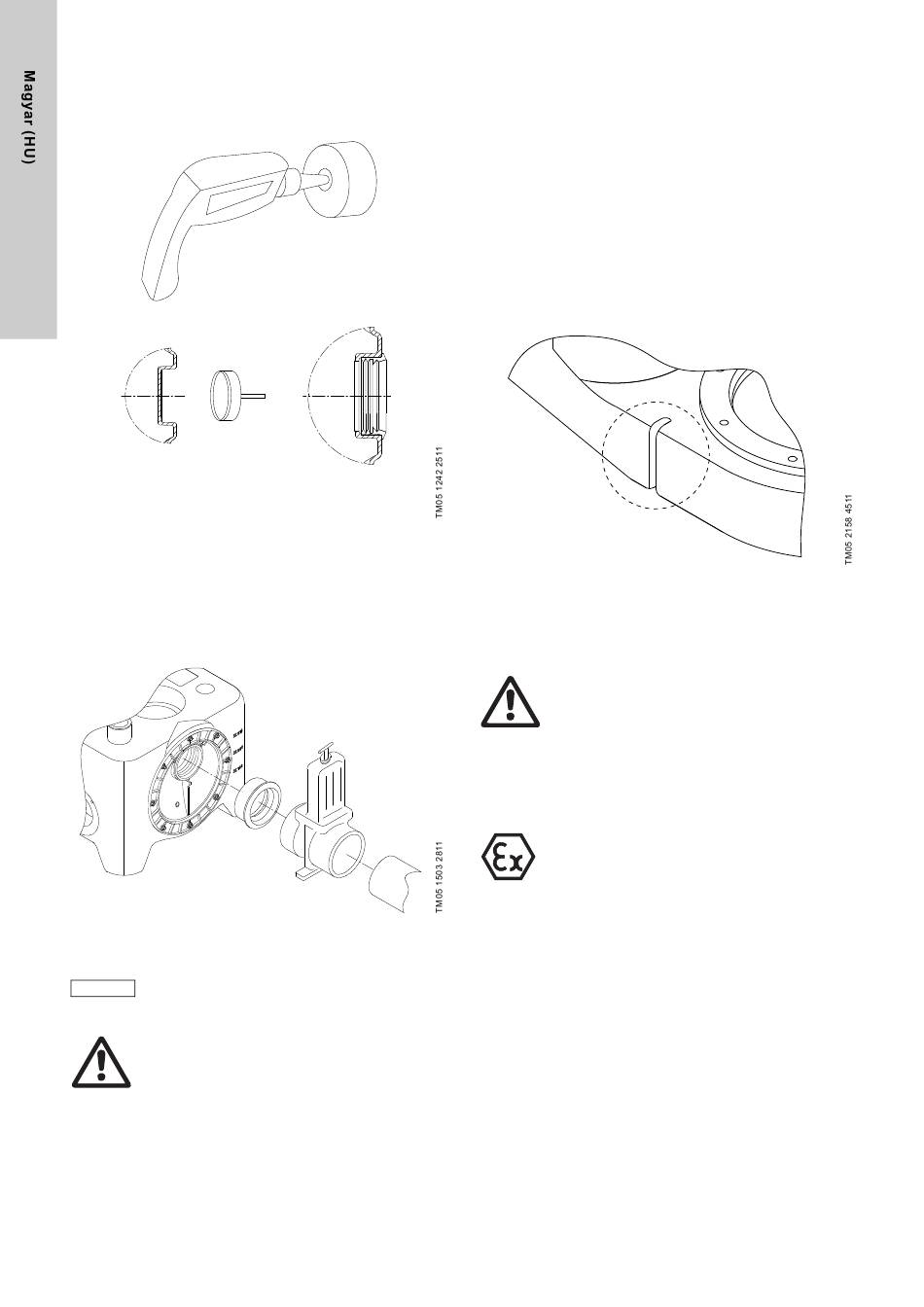

23. ábra Az opciós csőcsatlakozások lyukasztása vagy
vágása
5. A beömlő vezeték csatlakoztatása a tartályhoz.
Építsen be elzáró szelepet a beömlő vezeték és az átemelő
berendezés közé, hogy elkerülje a szennyvíz beáramlást
karbantartás vagy javítás közben. Könnyen kezelhető PVC
szelep alkalmazását javasoljuk.
24. ábra Elzáró szelep beépítése
A gyűjtőtartályt nem terhelhetik a beömlő,
a nyomó, és a szellőző vezetékek. A hosszú
Vigyázat
csőszakaszokat, szelepeket stb. alá kell
támasztani.
Figyelmeztetés
Soha ne álljon rá az átemelő berendezésre.
6. Csatlakoztassa a nyomóvezetéket.
Az előszerelt csővezeték és a nyomócső közé építsen be
rugalmas csőcsatlakozást. Rugalmas csatlakozás
biztosítható, ha kb. 1 cm távolságot hagy a csatlakozó
csőcsonk és a nyomóoldali vezetékek között.
410
7. Csatlakoztassa a szellőző vezetéket.
A DN 70-es szellőző csonk a tartály tetején nyitott.
Csatlakoztassa a szellőző vezetéket a szellőző csonkhoz egy
rugalmas közdarabbal. A levegőztető csövet ki kell vezetni
a tetőszint fölé a szabadba a helyi előírásoknak megfelelően.
Ha nem lehetséges a tető fölé vezetni a szellőző csövet,
ellenőrizze, hogy a szellőztető szelepek (tartozék) használata
a helyi szabályok szerint engedélyezett-e.
Rugalmas csatlakozás biztosítható, ha kb. 3 cm távolságot
hagy a szellőző vezeték vége és a csatlakozó ág között.
8. Kézi membránszivattyú csatlakoztatása (opciós).
A kézi membránszivattyút a nyomóoldalra kell beszerelni.
A kézi membránszivattyú szerelésének megkönnyítése
érdekében tanácsos egy 1 1/2"-os elzáró szelepet beépíteni
a tartály csatlakozójához.
9. A tartály rögzítése a padlóhoz.
25. ábra Rögzítőpontok a tartály padlóhoz történő
rögzítéséhez
9. Az LC 221 vezérlő telepítése
Figyelmeztetés
Mielőtt bármilyen munkát végezne az LC 221
egységen, vagy az átemelő berendezésen stb.,
kapcsolja le az áramellátást, és győződjön meg
róla, hogy az véletlen visszakapcsolás ellen
biztosított.
Az elektromos bekötést csak szakember végezheti, a helyi
előírásoknak megfelelően.
9.1 Elhelyezés
Figyelmeztetés
Ne telepítse az LC 221 vezérlőt
robbanásveszélyes környezetbe.
Az LC 221 vezérlőszekrény telepítése 0 °C és +40 °C közötti
környezeti hőmérsékletű helyre történhet.
Védettségi osztály: IP56.
A vezérlőt a lehető legközelebb telepítse az átemelő
berendezéshez.
Amennyiben kültérre telepíti, az LC 221 vezérlést el kell látni
védőtetővel vagy kültéri tokozattal. Az LC 221 vezérlést nem
szabad közvetlen napfénynek kitenni.
