Boumatic TouchPoint Installationsanweisungen Seite 98

Tabelle 51: TouchPoint, Streamline 360EX Kabelpositionen
Kabel- Beschreibung
position
1 GS EIN
2
3 PRISM-Sub EIN/AUS
4
5
6
7
8
9
10
11
12
64.

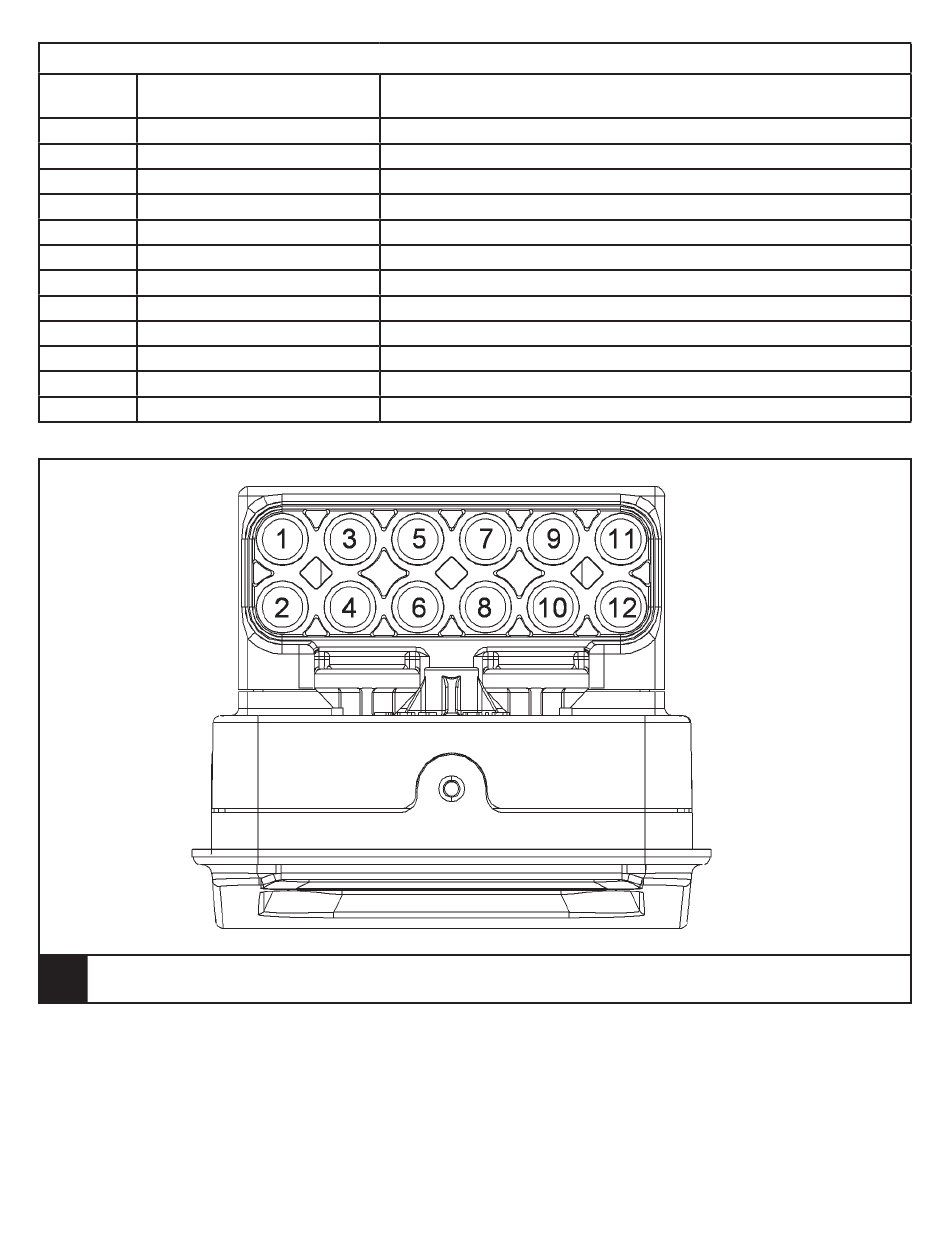

TouchPoint-Kabelpositionen
9g925
2/21/13
Funktion
Gleichstrom vom SmartControl-Messgerät
PRISM-Nebenkommunikationskabel vom SmartControl-Messgerät
98 TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
