Pulsationsvakuumleitung - Boumatic TouchPoint Installationsanweisungen

17.12.1 Pulsationsvakuumleitung

Vor dem Anbringen der Schrankdeckel müssen die
Leitungen für Pulsatorvakuum, Pulsatorfrischluft,
Trockenluft und Druckluft installiert werden.
• Bringen Sie die Pulsatorleitung unterhalb der Pul-
satorfrischluft an (siehe Abbildung 159).
• Bohren Sie für das Melkplatzhahnventil mit einem
Gewindebohrer ein 3/8 Zoll-NPT-Gewindeloch in
die Oberseite des PVC-Rohrs.
• Bringen Sie das Pulsator-Melkplatzhahnventil an.
• Wenn die Pulsation vom TouchPoint gesteuert
wird, installieren Sie das Adapterkabel (siehe
Abbildung 158).
Vergewissern Sie sich vor der Installation der Melkplatz-
hahnventile, dass die Melkplatzhahnventile zwischen
den Automationsgehäusen so angeordnet sind, dass
sich die Schrankdeckel um sie herum schließen lassen
(siehe Abbildung 159).

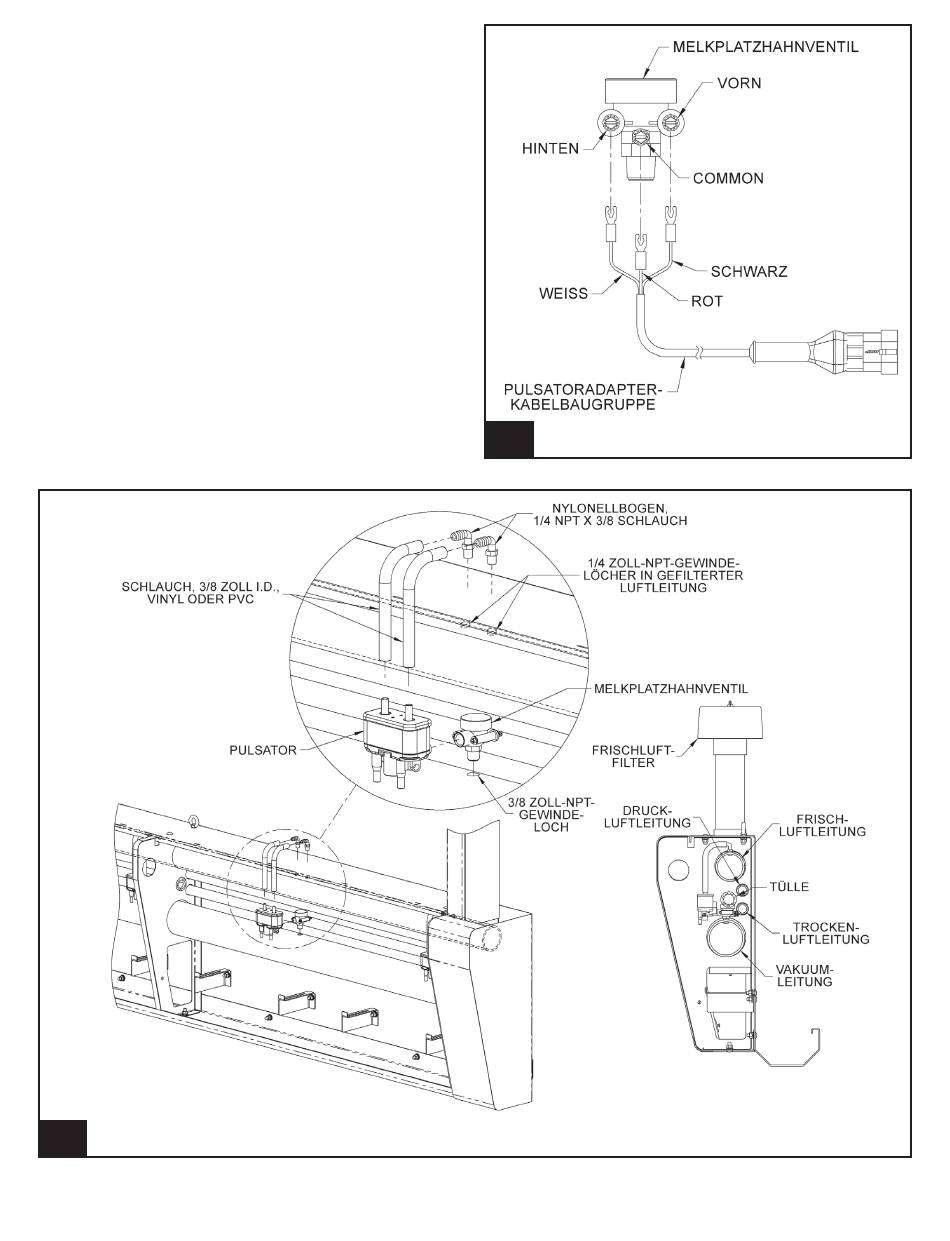

159.
Anschluss von Pulsations-, Frischluft-, Trockenluft- und Druckluftleitungen
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
158.
Pulsator-Melkplatzhahnventil, Verdrahtung
189
l925_86
l925_81
9g925
3/6/13
