Boumatic TouchPoint Installationsanweisungen Seite 352

1. Der Assistent für die Austauschsteuerung wird
aufgerufen (siehe Abbildung 326). Befolgen Sie
die schrittweisen Anleitungen des Assistenten.
Sie werden durch die Schritte geführt, die
erforderlich sind, um eine Adresse für die Steuerung
zuzuweisen, die Steuerungsfirmware zu aktualisieren
und alle Einstellungen der Steuerung für die
Melkstandkonfiguration zu laden.
2. Schalten Sie die Stromversorgung derjenigen
Steuerung aus, die ausgetauscht werden soll.
3. Entfernen Sie das Gehäuse des Messgeräts.
4. Lösen Sie die Schrauben unten am Unterteil.
5. Ziehen Sie alle Stecker von der Platinenbaugruppe
ab. Die Stecker lassen sich mit einer Spitzzange
gut fassen.
6. Erneuern Sie die Platinenbaugruppe.

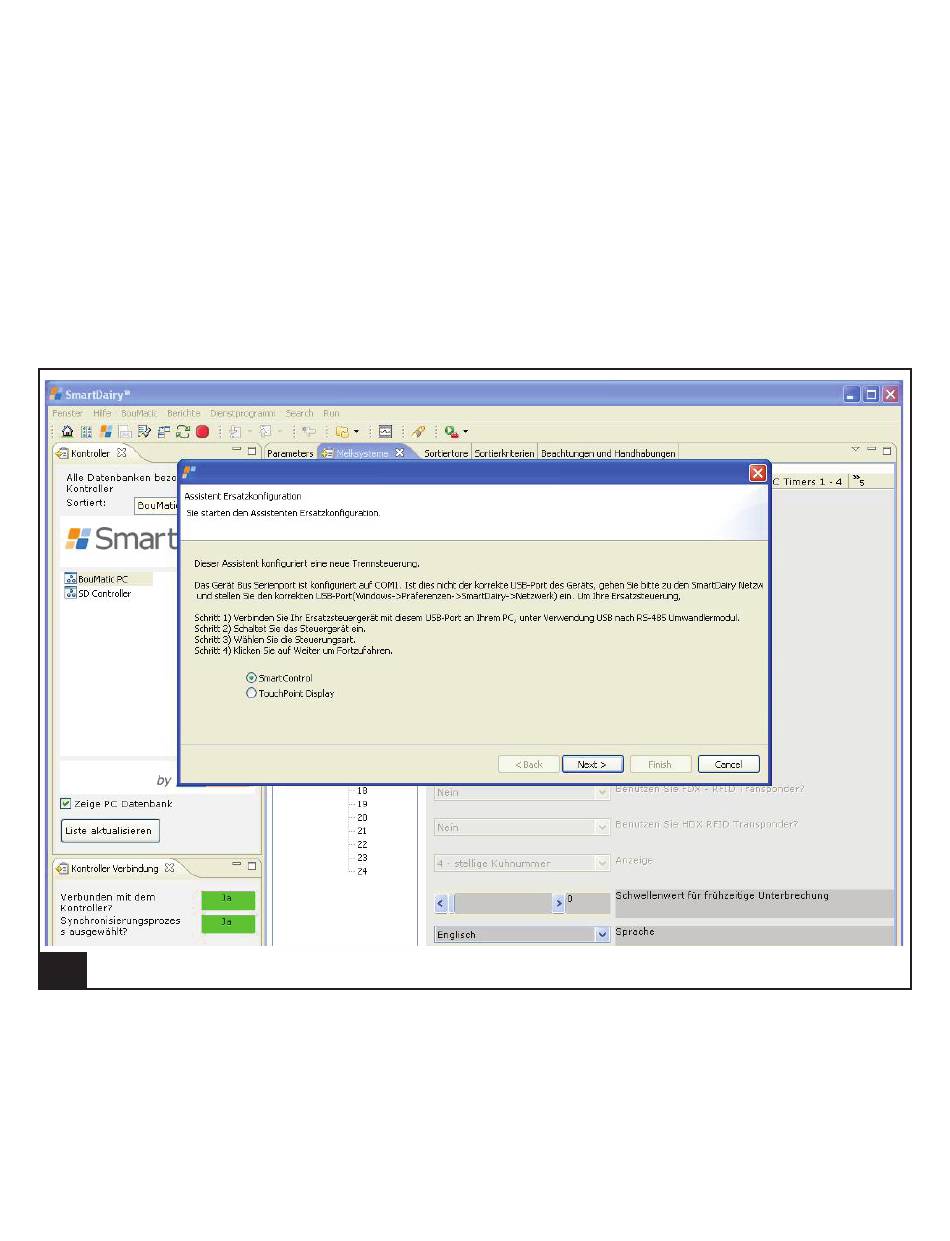

326.
Assistent für die Austauschsteuerung
9g925
3/6/13
7. Setzen Sie die Stecker wieder an ihrer ursprüng-
lichen Position ein.
8. Installieren Sie die Platinenbaugruppe vorsichtig
wieder am Unterteil und schieben Sie sie in die
Abdeckung.
9. Ziehen Sie die Schrauben am Unterteil an. Die er-
sten beiden Schrauben müssen erneut angezogen
werden, um die Baugruppe zu versiegeln.
10. Schalten Sie das Messgerät wieder ein.
11. Adressieren Sie das SmartControl-Messgerät mit
Hilfe des Konfigurationsprogramms.
12. Überprüfen Sie die Funktion des SmartControl-
Messgeräts; beobachten Sie dazu den Melkvorgang
bei mindestens drei Kühen.
