Schließen Sie den PRISM-Main-Abschlusswiderstand
an der letzten SmartControl-Messgeräte-Gruppe an
(siehe Abbildung 212).
Schließen Sie das PRISM-Hauptkommunikationskabel
am Schwenkverbinder an. Nehmen Sie die Verdrahtung
folgendermaßen vor:
• Der Schirmleiter wird an BJ2, Pin 4 (weiß) ange-
schlossen.
• Das weiße Kabel wird an BJ2, Pin 3 (weiß/blau)
angeschlossen.
• Das blaue Kabel wird an BJ2, Pin 2 (blau) ange-
schlossen.
Verlegen Sie ein PRISM-Hauptkommunikationskabel vom
Melkstand zu dem Raum, in dem sich der SmartDairy
Controller befindet, und schließen Sie es an J19 an. Wenn
das Kabel nicht lang genug ist, fügen Sie Kabel hinzu, um
den SmartDairy Controller zu erreichen. Der Abschlusswi-
derstand für PRISM-Main befindet sich im Melkstand am
Ende des PRISM-Hauptkommunikationskabels, und der
andere befindet sich im SmartDairy Controller.

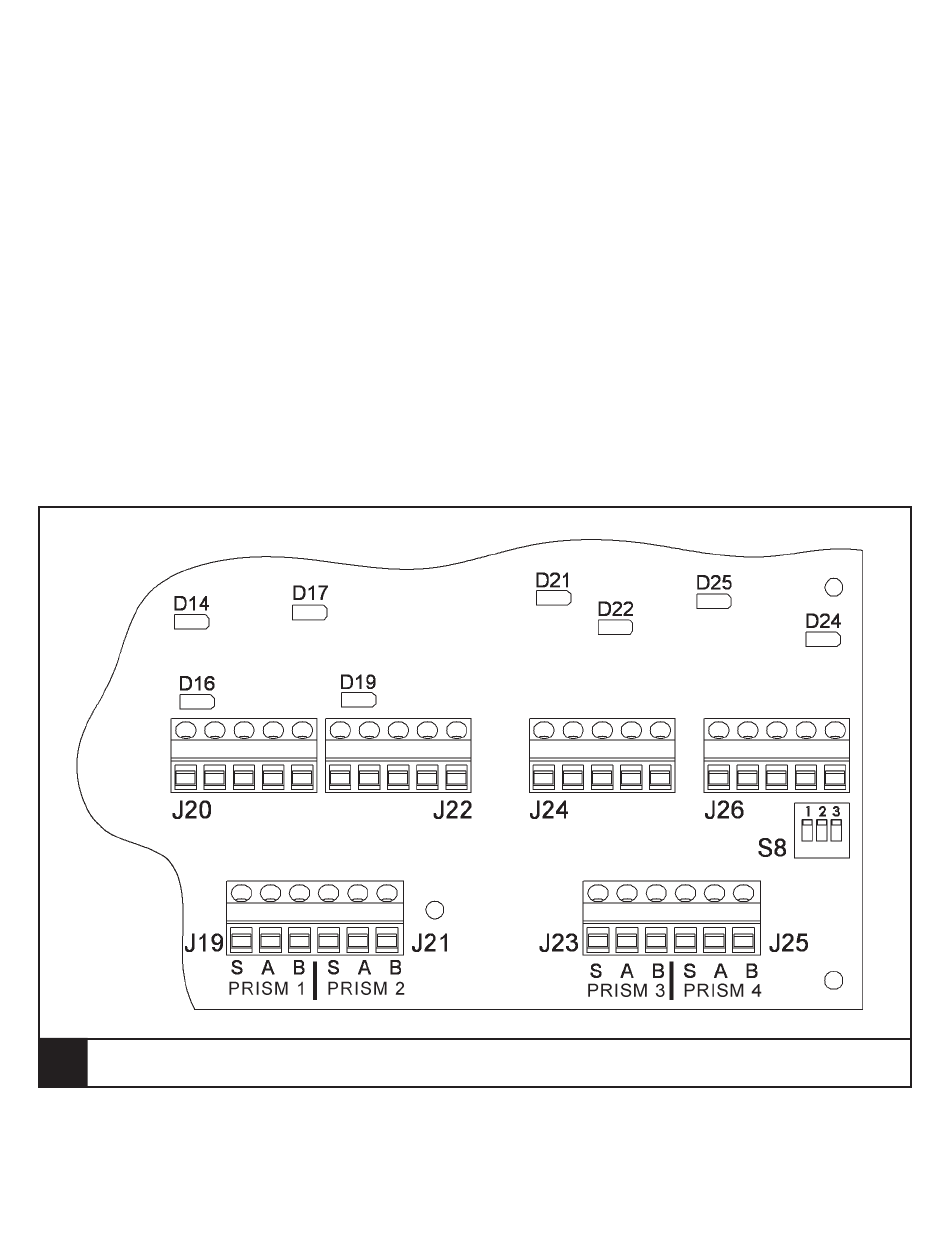

212.
PRISM-Hauptkommunikationskabel, Verdrahtung
Entfernen Sie den Abschlusswiderstand, der mit
J20 des SmartDairy Controllers verbunden ist.
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Nehmen Sie die Verdrahtung folgendermaßen vor:
• Der Schirmleiter wird an J19, Pin 1 – S ange-
schlossen.
• Das weiße Kabel wird an J19, Pin 2 – A ange-
schlossen.
• Das blaue Kabel wird an J19, Pin 3 – B ange-
schlossen.
—HINWEIS —————————————
Wenn nur ein einziges Kabel an J19 im SmartDairy
Controller angeschlossen ist, belassen Sie den
Abschlusswiderstand an J20, Pins 3 und 4.
