Bauen Sie die Streben wie abgebildet zusammen und
montieren Sie sie an der Plattform (siehe Abbildung 187).
Nachdem alle Streben an der Plattform montiert sind,
nehmen Sie die erste Milchmengenmessgeräte-Bau-
gruppe und installieren sie an der Halterung. Ziehen Sie
die Schrauben jedoch noch nicht an. Installieren Sie die
nächste Milchmengenmessgeräte-Baugruppe rechts von
der zuvor installierten Baugruppe. Beim Anbringen der
zweiten Milchmengenmessgeräte-Baugruppe muss sich
das linke Ende unter der vorhergehenden Milchmengen-
messgeräte-Baugruppe befinden (siehe Abbildung 188).

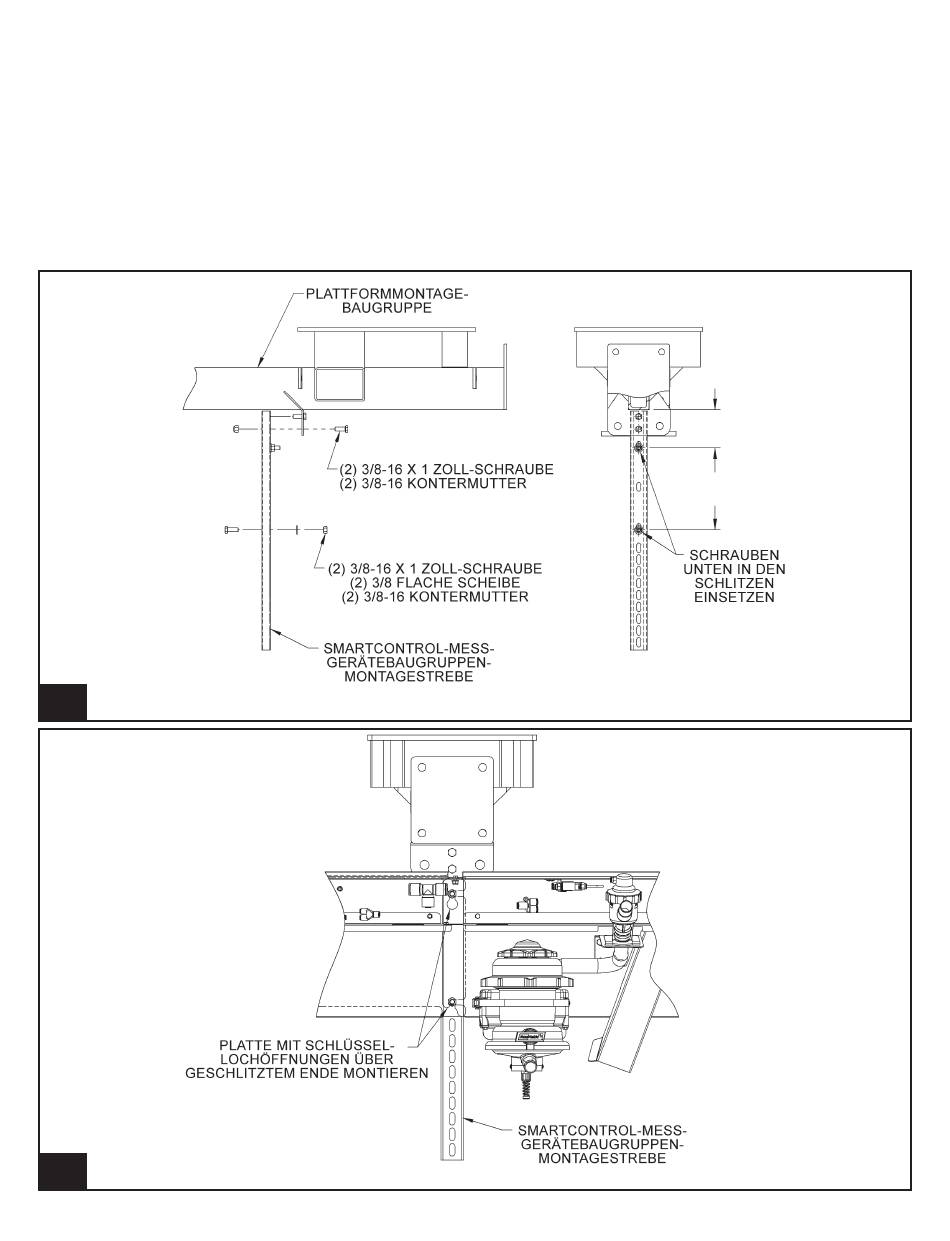

187.
Montagestreben
188.
Montage der SmartControl-Messgeräte-Baugruppe
9g925
3/6/13
214
TouchPoint™ und SmartControl™-Messgerät
3.63"
92 mm
7.80"
198 mm
l925_110
l925_111
Installationsanweisungen
