17.9.4 Pulsatorverdrahtung

Wenn die Pulsation mit Hilfe des SmartControl-Messge-
räts oder des TouchPoints gesteuert wird, nehmen Sie
die Schutzkappe vom Stecker an dem Kabel ab, das
vom SmartControl-Messgerät bzw. vom TouchPoint
kommt, und stecken Sie den Stecker in den BouMatic-
Pulsator. Wenn das SmartControl-Messgerät oder das
TouchPoint über kein Pulsationsadapterkabel verfügt,
lesen Sie Abschnitt 8 zu Installation und Verdrahtung.
Befestigen Sie alle Schläuche, Leitungen und Kabel
mit Hilfe von Kabelbindern.
—HINWEIS —————————————
Befestigen Sie das Gleichstromkabel und die PRISM-
Kommunikationskabel nicht an der Milchleitung. Die
beim Reinigen der Milchleitung auftretende hohe
Temperatur könnte die Kabelisolierung beschädigen
und zu einem Kurzschluss zwischen den Kabeln führen.
144.

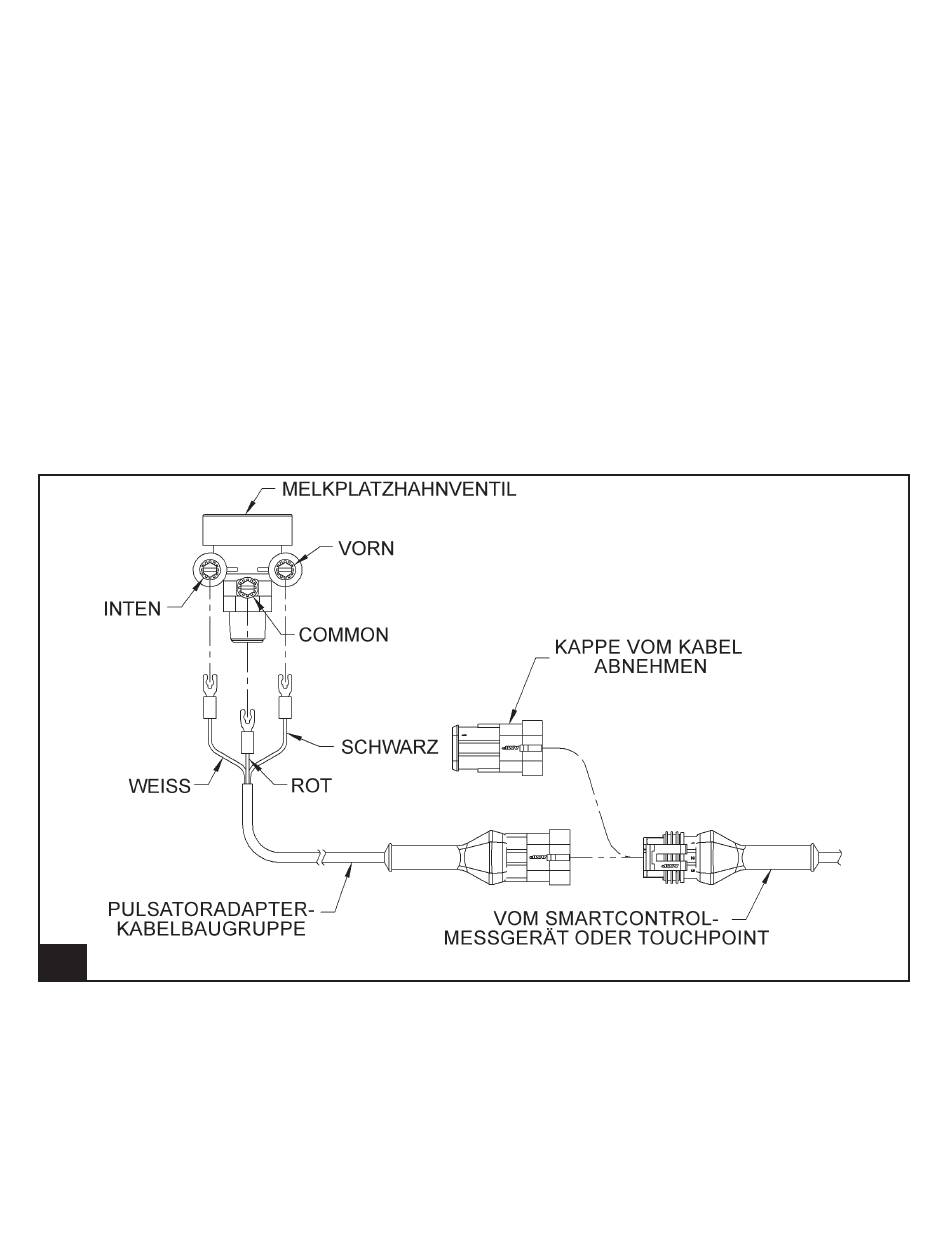

Pulsatorkabel und Schutzkappe
l925_80
9g925 170 TouchPoint™ und SmartControl™-Messgerät
2/21/13 Installationsanweisungen
