Schließen Sie den roten und den grünen 5/32 Zoll-
Schlauch (4 mm) wie folgt an den Zylinderanschlüssen an:
• Der rote 4 mm-Schlauch (5/32 Zoll) wird am Pleu-
elende angeschlossen.
• Der grüne 4 mm-Schlauch (5/32 Zoll) wird am
festen Ende des Zylinders angeschlossen.

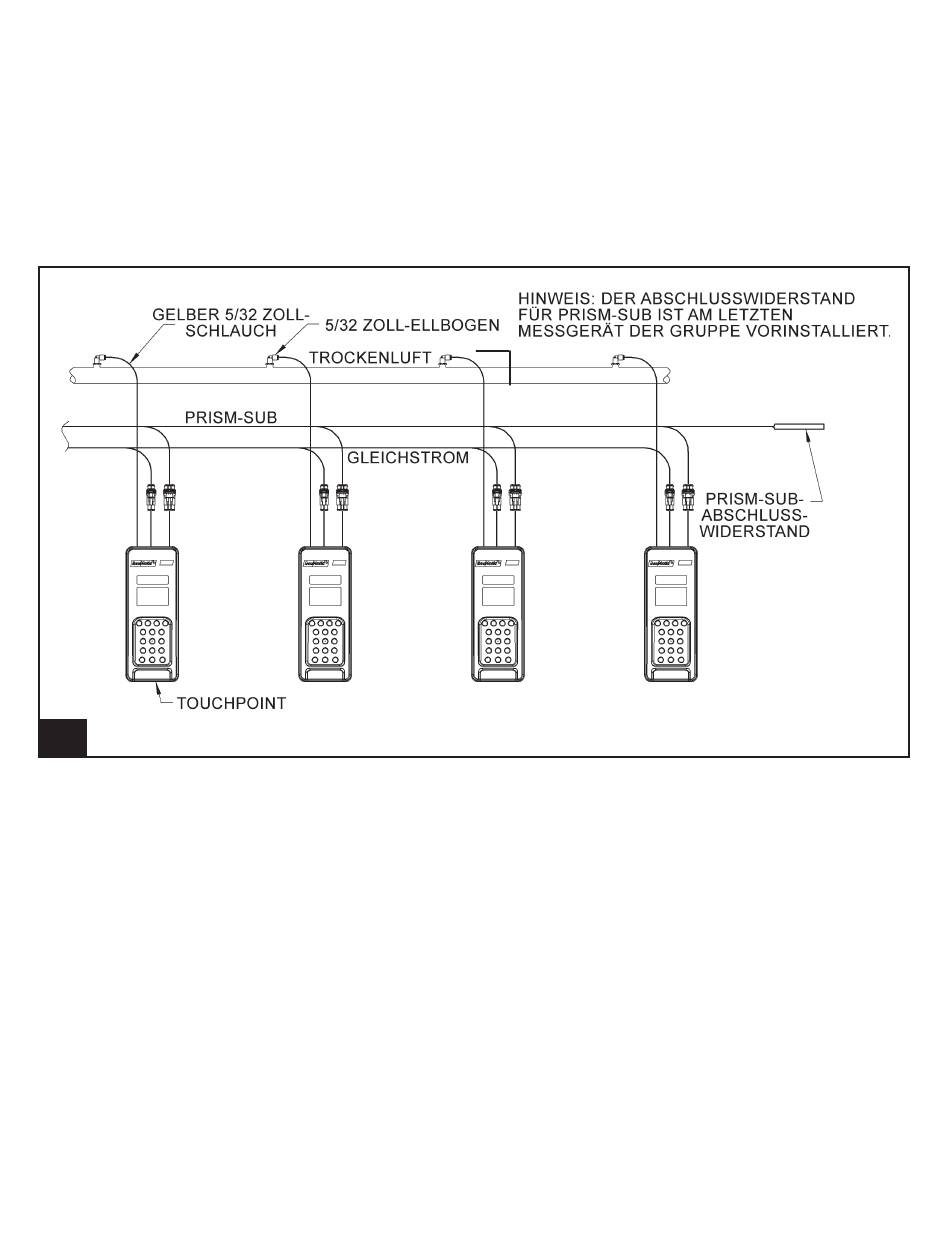

Schließen Sie den gelben 5/32 Zoll-Schlauch (4 mm)
an der Trockenluftleitung an (siehe Abbildung 293).
4 mm
293.
Anschluss des gelben 5/32 Zoll-Schlauchs an die Trockenluftleitung
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
4 mm (5/32 Zoll)
ELLBOGEN
