18.1.4 Xcalibur 360EX, Unterkellerung,
Fernansetz-Baugruppe
Stellen Sie sicher, dass das Kabel der Baugruppe für
fernbedientes Ansetzen vom SmartControl-Messgerät zur
rechten Bügelseite verlegt wurde (siehe Abbildung 185).

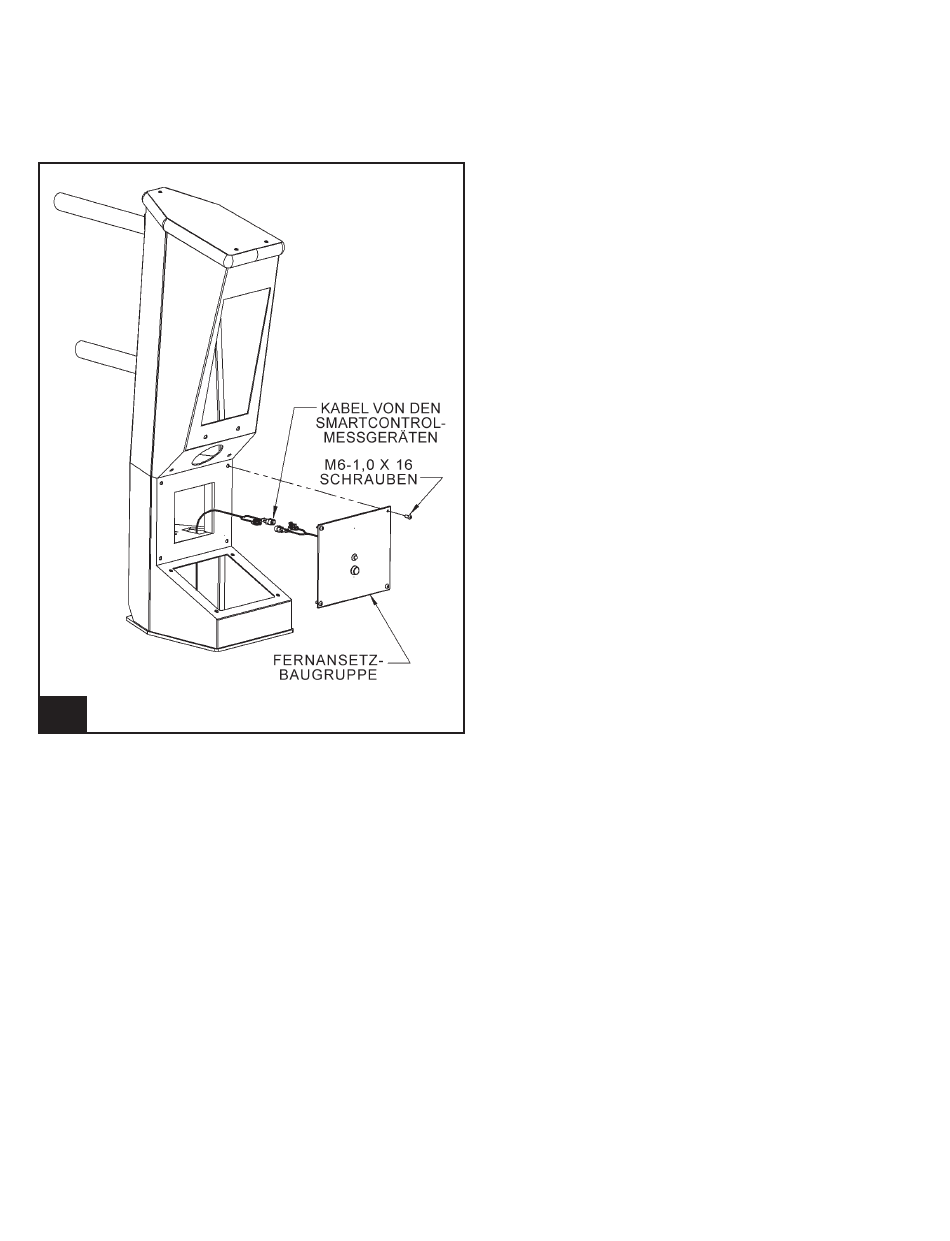

185.
Montage der Fernansetz-Baugruppe
9g925
3/6/13
Schließen Sie den Gleichstromanschluss (2 Pin-Buchse,
schwarze und rote Kabel) der Fernansetz-Baugruppe an
den Gleichstromanschluss (2 Pin-Stecker, schwarze und
rote Kabel) an, der vom SmartControl-Messgerät kommt.
Bringen Sie den Fernansetz-Baugruppenanschluss
(2 Pin-Stecker, weiße und grüne Kabel) der Fern-
ansetz-Baugruppe am Schalter-/Anzeigeanschluss
(2 Pin-Buchse, weiße und grüne Kabel) an, der vom
SmartControl-Messgerät kommt.
Platzieren Sie die Kabel auf der rechten Bügelseite, damit
sie sich nicht in der Zylinderbaugruppe verheddern.
Fixieren Sie die Fernansetz-Baugruppe mit vier M6-
Rundkopfschrauben.
18.1.5 PRISM-Kommunikationstest,
Melkstandkonfiguration, Adresszuwei-
sung und Software-Aktualisierung
Nach erfolgter Installation der TouchPoints und
SmartControl-Messgeräte müssen der Melkstand
konfiguriert, die Melkeinstellungen eingegeben und
die Software aktualisiert werden; der vollständige
Vorgang ist in Abschnitt 21 beschrieben.
