9.4 Vakuumkontrollschalter

Der Vakuumkontrollschalter dient zur Überwachung
des Unterdruckpegels bei der Reinigung der
Milchmengenmessgeräte. Für jede Zone wird ein
Vakuumkontrollschalter benötigt; dieser wird an das
vierte SmartControl-Messgerät der jeweiligen Zone
angeschlossen. Die Einstellung ist veränderbar, doch
die Vorgabe in der Software ist der vierte Melkplatz
in jeder Zone. Die Schalterkontakte sind normal
offen und schließen bei ca. 10,2 - 13,6 kPa; sie
müssen 1 Sekunde lang geschlossen sein, bevor das
SmartControl-Messgerät eine globale Meldung an alle
Steuerungen in der betreffenden Zone sendet.
Schieben Sie den Kabelmantel 50 mm in die Kabel-
position 10 ein und schließen Sie die Kabel an den
AUX-Eingang 2, d. h. an J7, Pins 3 und 4, an.
Der Vakuumkontrollschalter sollte über der Vakuum-
leitung und dem an der Vakuumleitung befestigten
Kabel angebracht werden (siehe Abbildung 24).
24.

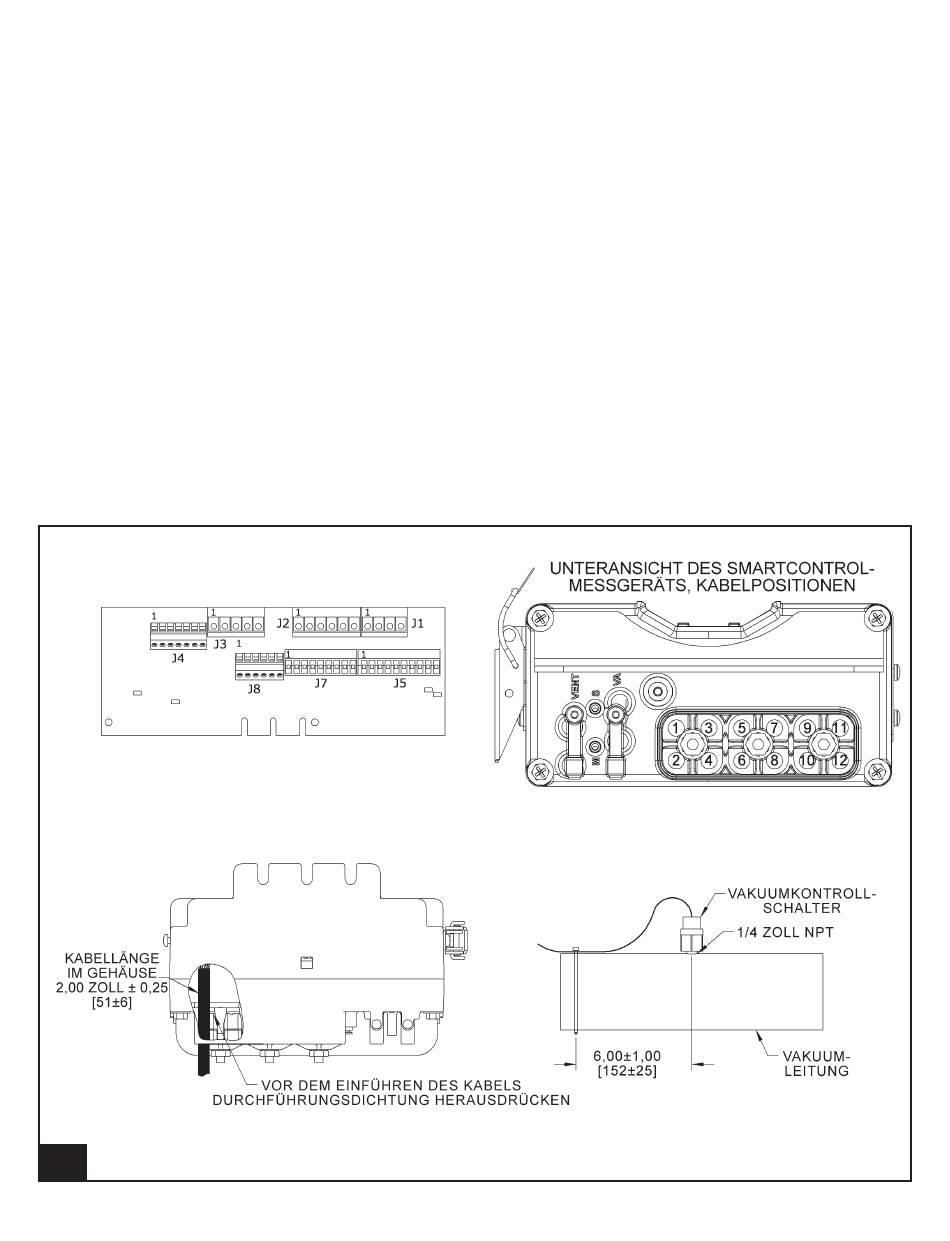

SmartControl-Messgeräte-Verdrahtung für den Vakuumkontrollschalter
