Boumatic TouchPoint Installationsanweisungen Seite 54

Tabelle 17:
SmartControl-Messgerät, Xcalibur 360EX Unterkellerung,
Kabelpositionen
Kabel- Beschreibung
position
1 GS EIN
2 GS AUS
3 PRISM-Main EIN
4 PRISM-Main AUS
5 GS AUS
6 PRISM-Sub EIN/AUS PRISM-Nebenkommunikationskabel zum TouchPoint
7 Pulsator
8 Zylinder
9 Fernbedientes An-
setzen und Anzeige
10 Schalter:
Reinigungsmodus
Melkmodus
Vakuumkontrolle
11 Nicht belegt
12 Milchmengen-
messgerät-Auslass
32.

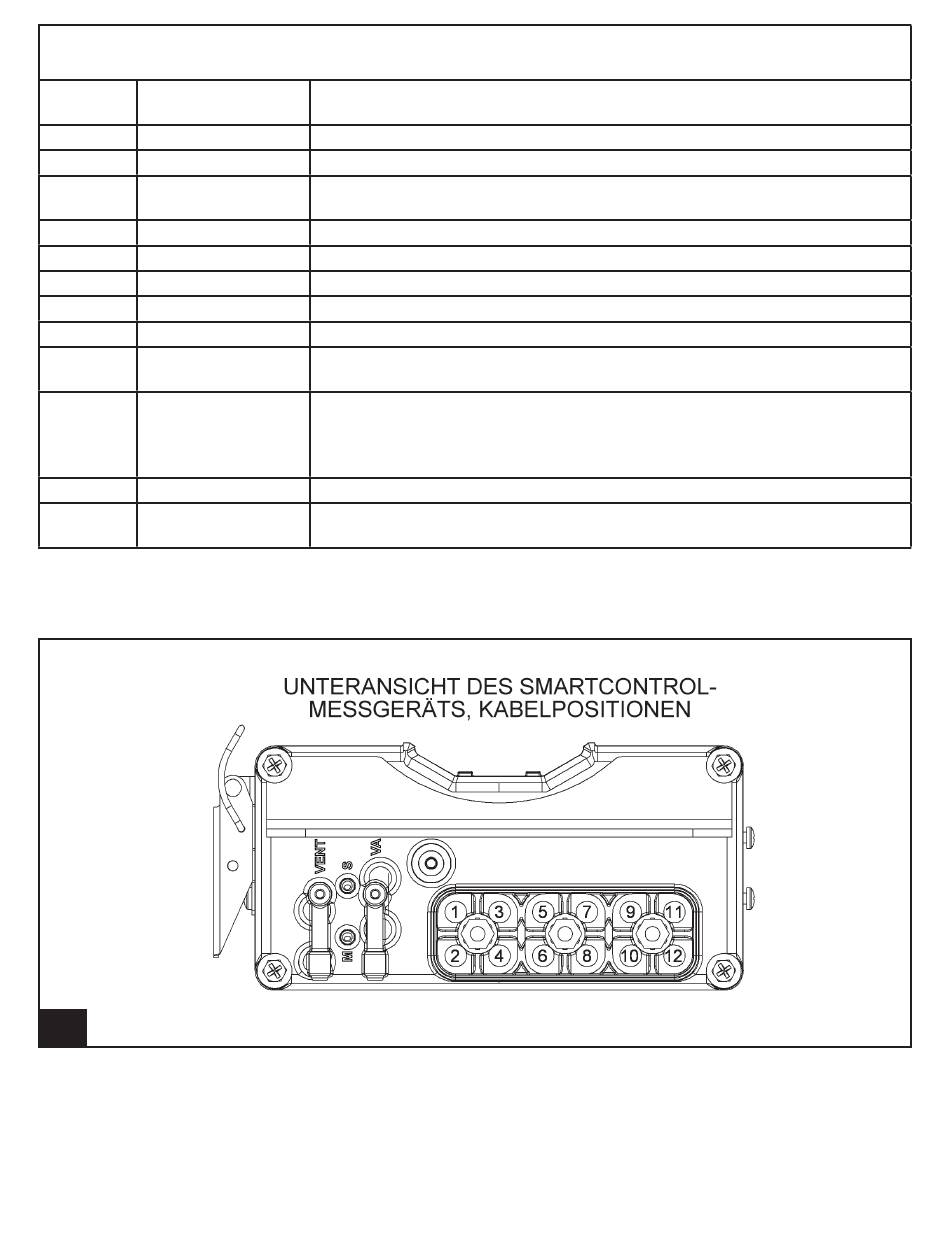

SmartControl-Messgeräte-Kabelpositionen
9g925
2/21/13
Funktion
Gleichstrom vom Netzteil oder vorherigen SmartControl-Messgerät
Gleichstromausgang zum nächsten SmartControl-Messgerät
PRISM-Hauptkommunikationskabel vom SmartDairy Controller oder vom
vorherigen SmartControl-Messgerät
PRISM-Hauptkommunikationskabel zum nächsten SmartControl-Messgerät
Gleichstrom zum TouchPoint
Kabel zum Pulsator
Kabel zum Luftmagnetventil, das den Zylinder steuert
Kabel zum Schalter für fernbedientes Ansetzen und zur LED-Statusanzeige
Position der Schalter für Reinigungsmodus, Melkmodus und Vakuumkon-
trolle. Jeder verwendete Schalter führt zu einem anderen SmartControl-
Messgerät.
Reserviert für zukünftige Nutzung
Kabel zum Auslass des Milchmengenmessgeräts
54 TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
