4. Luftsysteme

Die TouchPoint-Melkanlage benötigt zur ordnungsge-
mäßen Funktion verschiedene Luftzuleitungen.

4.1 Trockenluft

Das Gehäuse von TouchPoint und SmartControl-
Messgerät ist versiegelt, damit es nicht bricht, wenn es
abgekühlt oder hohen Temperaturen ausgesetzt wird.
An jeder Steuerung ist ein gelber Schlauch mit 4 mm
(5/32 Zoll) Durchmesser angeschlossen. Mit Hilfe dieses
Schlauchs wird der Innendruck dem Luftdruck außerhalb
des Gehäuses angepasst, wenn die Steuerung erwärmt
bzw. abgekühlt wird. Der gelbe 5/32 Zoll-Schlauch ist
an ein gemeinsames Rohr angeschlossen. Das Rohr ist
mit einem Filter versehen, der sich im trockensten Teil
des Melkstands oder Geräteraums befindet. Wegen des
niedrigen Luftdrucks und des langen Abstands müssen
die Rohre einen großen Innendurchmesser haben, so
dass sich kein Luftdruck in den Steuerungen aufbauen
kann. Ein Rohrtyp, der sich bei allen Melkstandgrößen
bewährt hat, ist ein PVC-Rohr mit einem Durchmesser
von 25 mm (1 Zoll) (siehe Abbildung 7).

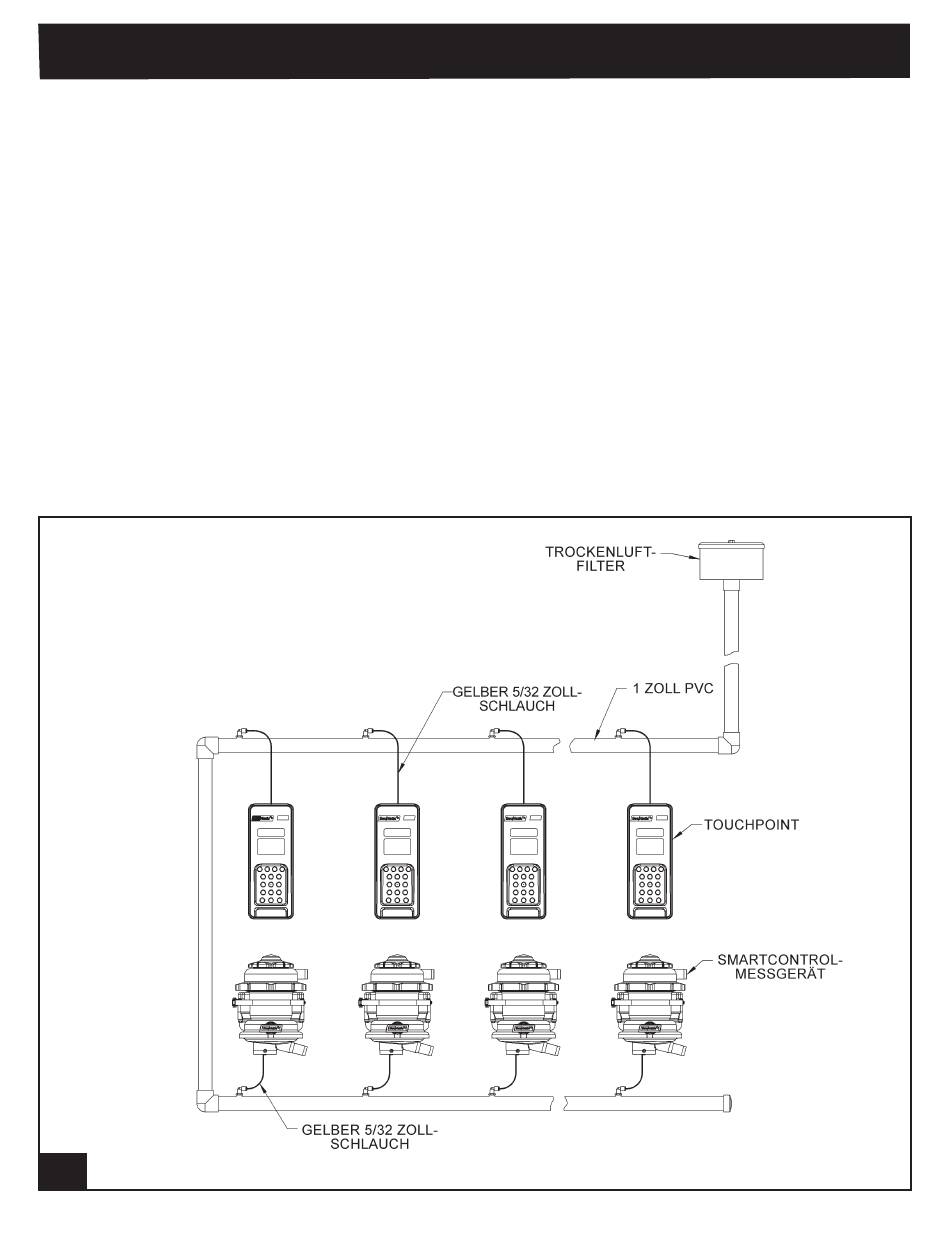

7.
Trockenluft für TouchPoints und SmartControl-Messgeräte
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
—HINWEIS ————————————
PVC-Rohre mit einem Durchmesser von 25 mm (1 Zoll)
sind dickwandig genug, um einen einfachen Einbau
der T-Stücke und Luftanschlüsse zu ermöglichen. Ein
weiterer Vorteil besteht darin, dass sie gleichermaßen
für Frischluft und Vakuum verwendet werden können,
und so nur eine Materialart von Nöten ist.
—HINWEIS ————————————
Der Filterwechsel sollte im selben Abstand wie für den
Pulsationsfrischluftfilter stattfinden.
