8.3 SmartControl-Messgeräte-
Verdrahtung für den Pulsator
Bei SmartControl-Messgeräten, an denen das Pulsa-
torkabel bereits installiert ist, muss das Kabel in den
zugehörigen Stecker mit der Kennzeichnung „PULSA-
TOR" gesteckt werden.
Wenn das Kabel am SmartControl-Messgerät nicht
vorinstalliert ist, gehen Sie zum Anschluss des Kabels
folgendermaßen vor:

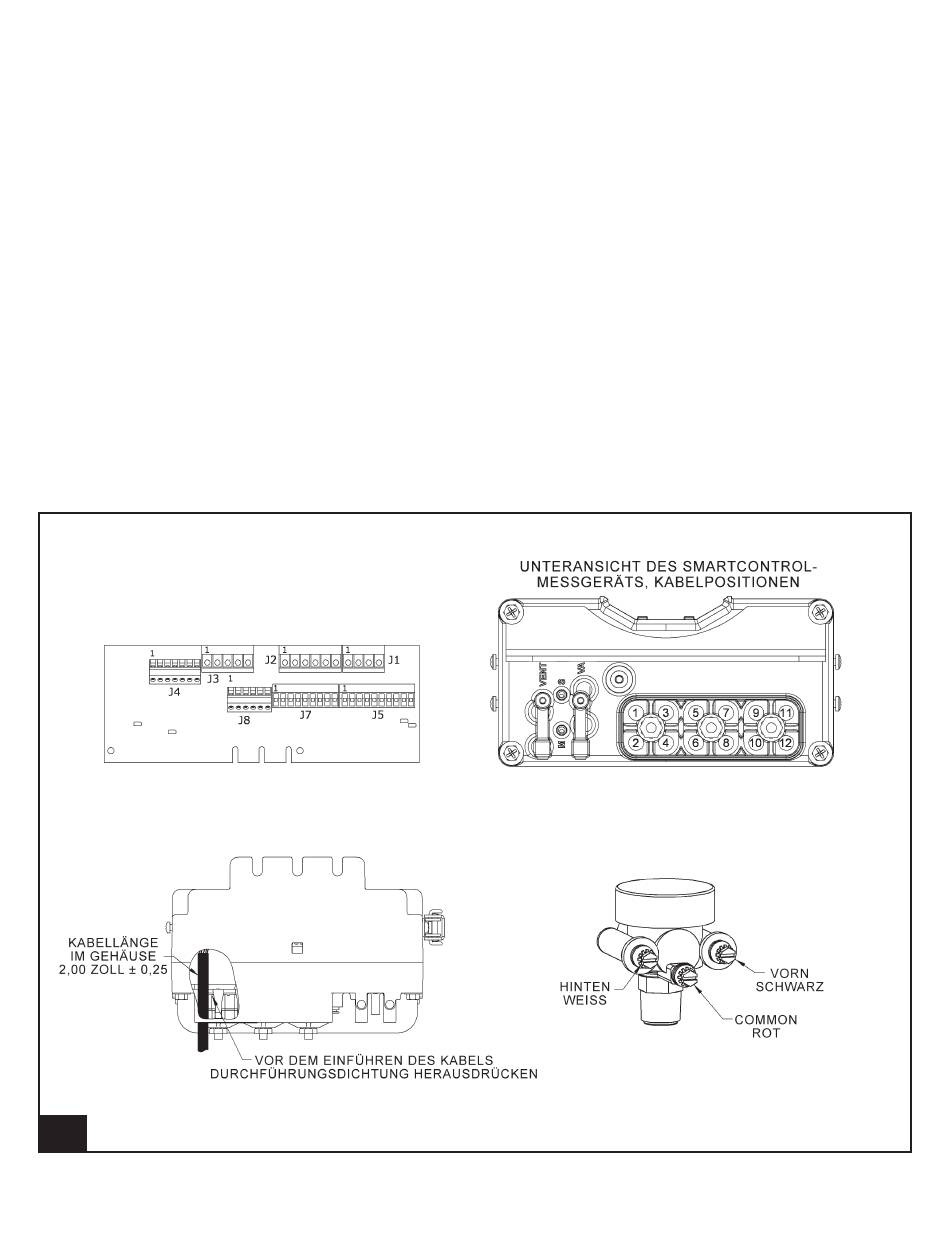

Schieben Sie das längere Kabel in die Kabelposition 7
des SmartControl-Messgeräts ein (siehe Abbildung 21).
Nehmen Sie die Verkabelung folgendermaßen vor:
• schwarzes Kabel (vorn) an J5, Pin 5
• weißes Kabel (hinten) an J5, Pin 7
• rotes Kabel (Common) an J5, Pin 8
—HINWEIS —————————————
Das rote Kabel darf an keine andere Position ange-
schlossen werden.
50 mm ± 6
21.
SmartControl-Messgeräte-Verdrahtung für den Pulsator
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Installieren Sie das kurze Kabel nach Bedarf am Melk-
platzventil oder Pulsator (siehe Abbildung 21).
Nehmen Sie die Verkabelung folgendermaßen vor:
• schwarzes Kabel (vorn) an Pulsator-Melkplatz-
hahnventil
• weißes Kabel (hinten) an Pulsator-Melkplatzhahn-
ventil
• rotes Kabel (Common) an Pulsator-Melkplatz-
hahnventil
—HINWEIS —————————————
Für den Anschluss des Pulsators am TouchPoint bzw.
am SmartControl-Messgerät beträgt die maximale
Kabellänge 2 Meter.
—HINWEIS —————————————
Der Edelstahldeckel des Pulsators darf nicht mit Me-
tallteilen am Melkplatz in Berührung kommen, da dies
einen Kurzschluss am +24 V GS-Netzteil verursachen
würde.
