Boumatic TouchPoint Installationsanweisungen Seite 95

Tabelle 49: TouchPoint, Xpedia 360EX Kabelpositionen
Kabel- Beschreibung
position
1 GS EIN
2
3 PRISM-Sub EIN/AUS
4
5
6
7
8
9
10
11
12
62.

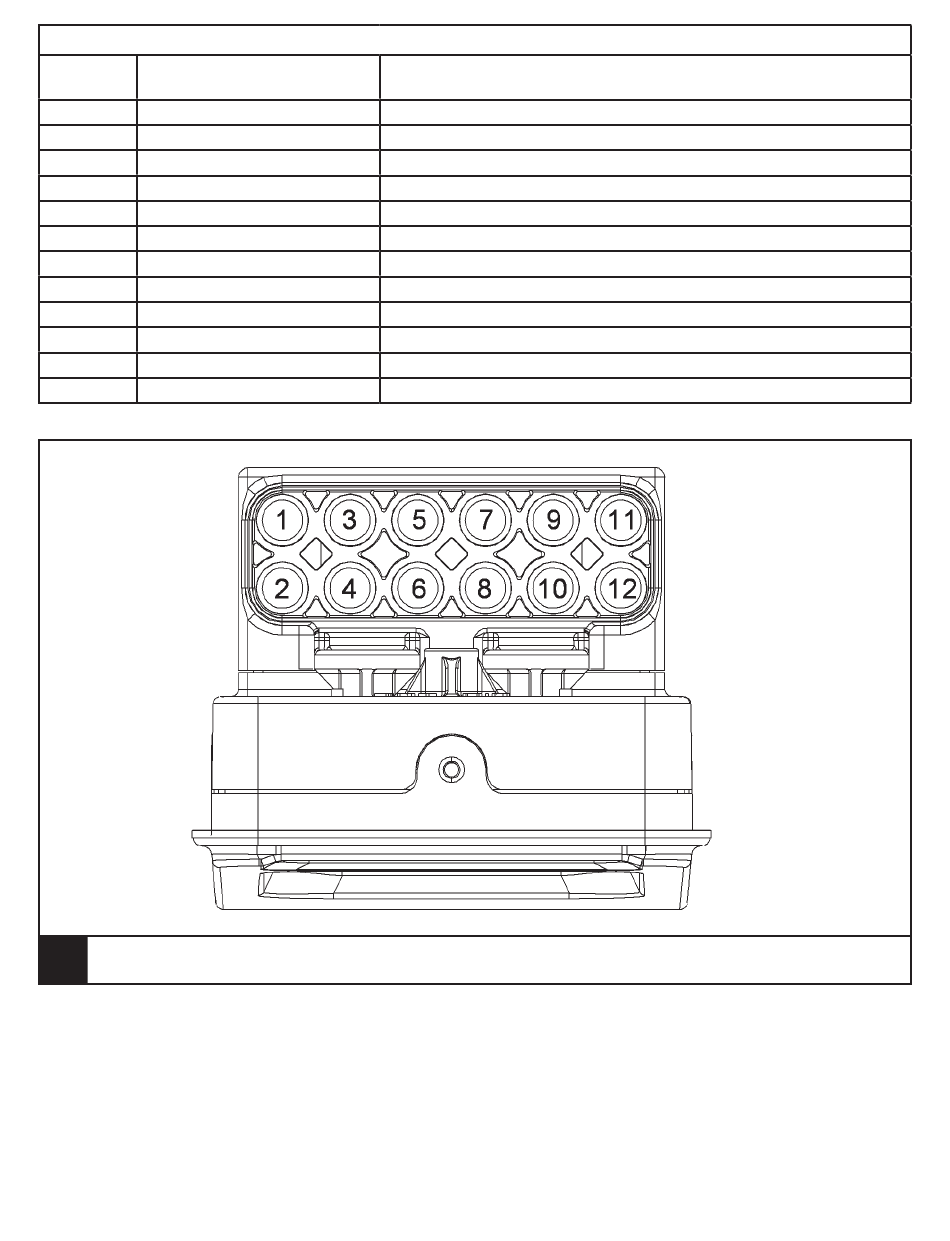

TouchPoint-Kabelpositionen
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Funktion
Gleichstrom vom SmartControl-Messgerät
PRISM-Nebenkommunikationskabel vom SmartControl-Messgerät
