Boumatic TouchPoint Installationsanweisungen Seite 60

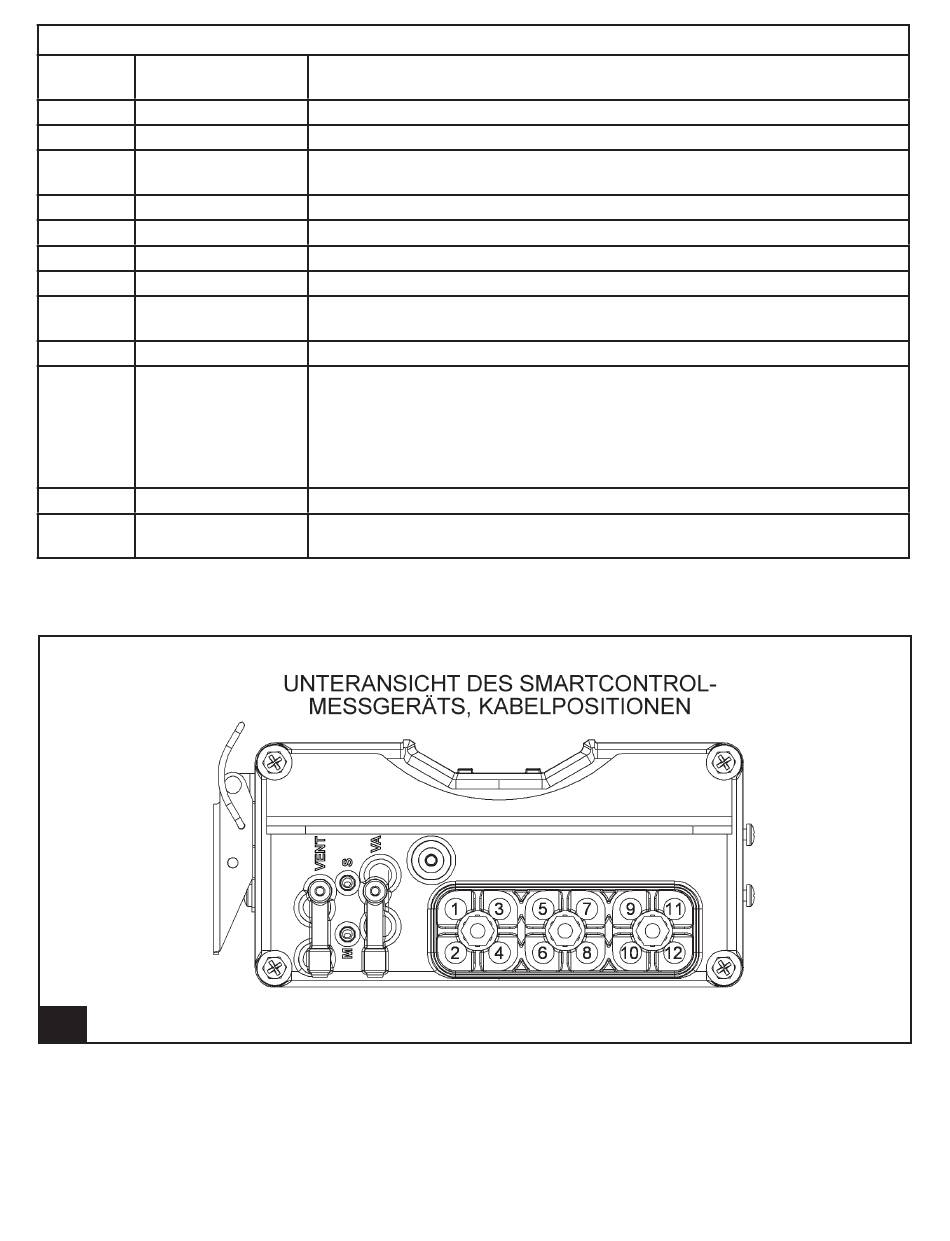

Tabelle 21:
SmartControl-Messgerät, DualFlo Kabelpositionen
Kabel- Beschreibung
position
1 GS EIN
2 GS AUS
3 PRISM-Main EIN
4 PRISM-Main AUS
5 GS AUS
6 PRISM-Sub EIN/AUS PRISM-Nebenkommunikationskabel zum TouchPoint
7 Pulsator
8 Zylinder/QuickStart Kabel zum Unterdruckmagnetventil, das den Zylinder und den QuickStart-
9
10 Schalter:
Eintriebs-/Austrieb-
stor
Reinigungsmodus
Melkmodus
Vakuumkontrolle
11 Nicht belegt
12 Milchmengen-
messgerät-Auslass
36.
SmartControl-Messgeräte-Kabelpositionen
9g925
2/21/13
Funktion
Gleichstrom vom Netzteil oder vorherigen SmartControl-Messgerät
Gleichstromausgang zum nächsten SmartControl-Messgerät
PRISM-Hauptkommunikationskabel vom SmartDairy Controller oder vom
vorherigen SmartControl-Messgerät
PRISM-Hauptkommunikationskabel zum nächsten SmartControl-Messgerät
Gleichstrom zum TouchPoint
Kabel zum Pulsator
Schalter steuert
Position der Schalter für Eintriebs-/Austriebstor, Reinigungsmodus, Melk-
modus und Vakuumkontrolle. Jeder verwendete Schalter führt zu einem
anderen SmartControl-Messgerät.
Reserviert für zukünftige Nutzung
Kabel zum Auslass des Milchmengenmessgeräts
60 TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
