Boumatic TouchPoint Installationsanweisungen Seite 293

Bringen Sie den ¼ Zoll-Silikonschlauch (6,4 mm),
der am „VAC"-Nippel des SmartControl-Messgeräts
angeschlossen ist, am T-Stück an der Pulsatorvaku-
umleitung an.
Bringen Sie den ¼ Zoll-Silikonschlauch (6,4 mm),
der am „VENT"-Nippel des SmartControl-Messgeräts
angeschlossen ist, am T-Stück an der Pulsatorfrisch-
luftleitung an.
Schließen Sie den gelben 5/32 Zoll-Schlauch (4 mm)
vom SmartControl-Messgerät am 5/32 Zoll-T-Stück
(4 mm) der Trockenluftleitung an.
267.

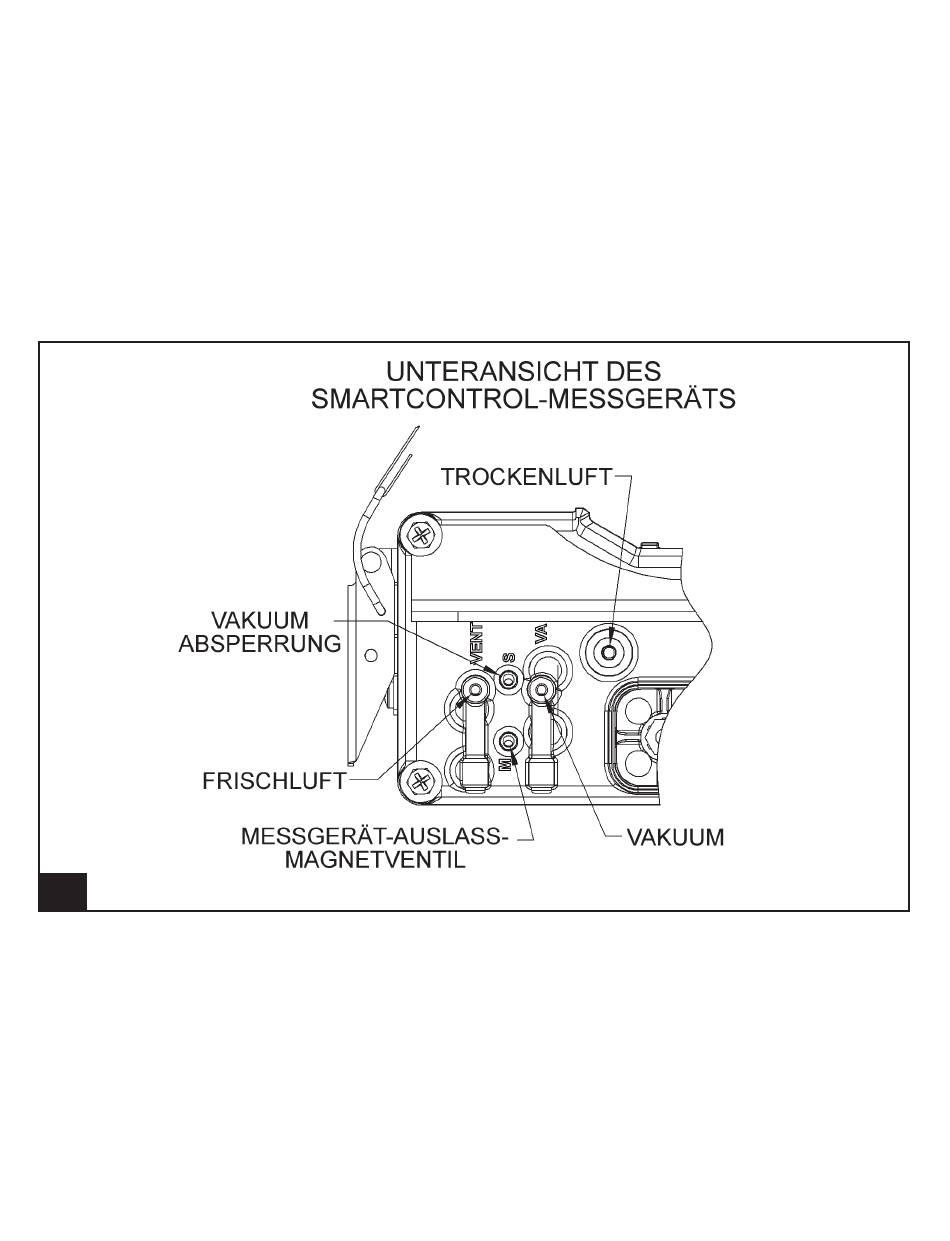

SmartControl-Messgerät, Schlauch- und Leitungsanschlüsse
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
An Melkständen, bei denen luftaktivierte Absperrventile
verwendet werden, schließen Sie den durchsichtigen
5/32 Zoll-Schlauch (4 mm) vom SmartControl-Messge-
räteventilgehäuse an das 5/32 Zoll-T-Stück (4 mm)
der Druckluftleitung an.
—HINWEIS —————————————
Achten Sie darauf, dass die Schläuche jeweils am
richtigen Rohr angeschlossen werden, um eine Beschä-
digung des SmartControl-Messgeräts zu vermeiden.
