Boumatic TouchPoint Installationsanweisungen Seite 51

Tabelle 15: SmartControl-Messgerät, Kabelpositionen
Kabelpos. Beschreibung
1 GS EIN
2 GS AUS
3 PRISM-Main EIN
4 PRISM-Main AUS
5 PRISM-Sub EIN
6 PRISM-Sub AUS
7 Pulsator
8
9
10 Schalter:
Eintriebs-/
Austriebstor
Reinigungsmodus
Melkmodus
Vakuumkontrolle
11 Nicht belegt
12 Milchmengen-
messgerät-
Auslass
30.

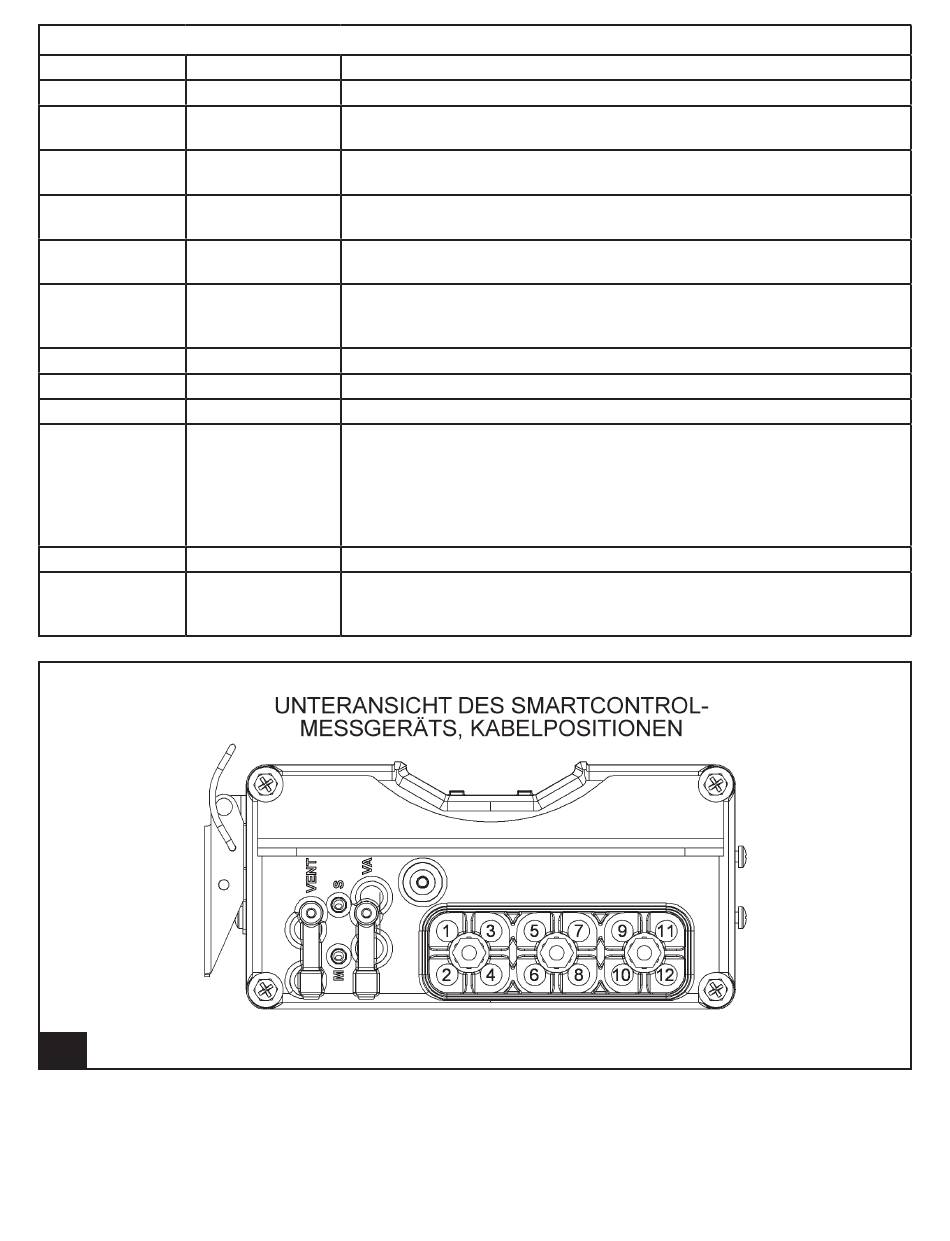

SmartControl-Messgeräte-Kabelpositionen
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Funktion
Gleichstrom vom Netzteil oder vorherigen SmartControl-Messgerät
Gleichstromausgang zum nächsten SmartControl-Messgerät. Der letzte
Melkplatz in einer Gruppe oder Bank hat hier kein Netzkabel.
PRISM-Hauptkommunikationskabel vom SmartDairy Controller oder
vom vorherigen SmartControl-Messgerät
PRISM-Hauptkommunikationskabel zum nächsten SmartControl-
Messgerät oder PRISM-Abschlusswiderstandmodul
PRISM-Nebenkommunikationskabel von TouchPoints oder vom vor-
herigen SmartControl-Messgerät
PRISM-Nebenkommunikationskabel zum nächsten SmartControl-
Messgerät oder bei letztem Steuerelement in der Gruppe Abschlusswi-
derstand
Kabel zum Pulsator
Position der Schalter für Eintriebs-/Austriebstor, Reinigungsmodus,
Melkmodus und Vakuumkontrolle. Jeder verwendete Schalter führt
zu einem anderen SmartControl-Messgerät.
Reserviert für zukünftige Nutzung
Kabel zum Auslass des Milchmengenmessgeräts
