Boumatic TouchPoint Installationsanweisungen Seite 247

Schließen Sie den gelben 5/32 Zoll-Schlauch
(4 mm) vom TouchPoint an der Trockenluftleitung
an (siehe Abbildung 216).

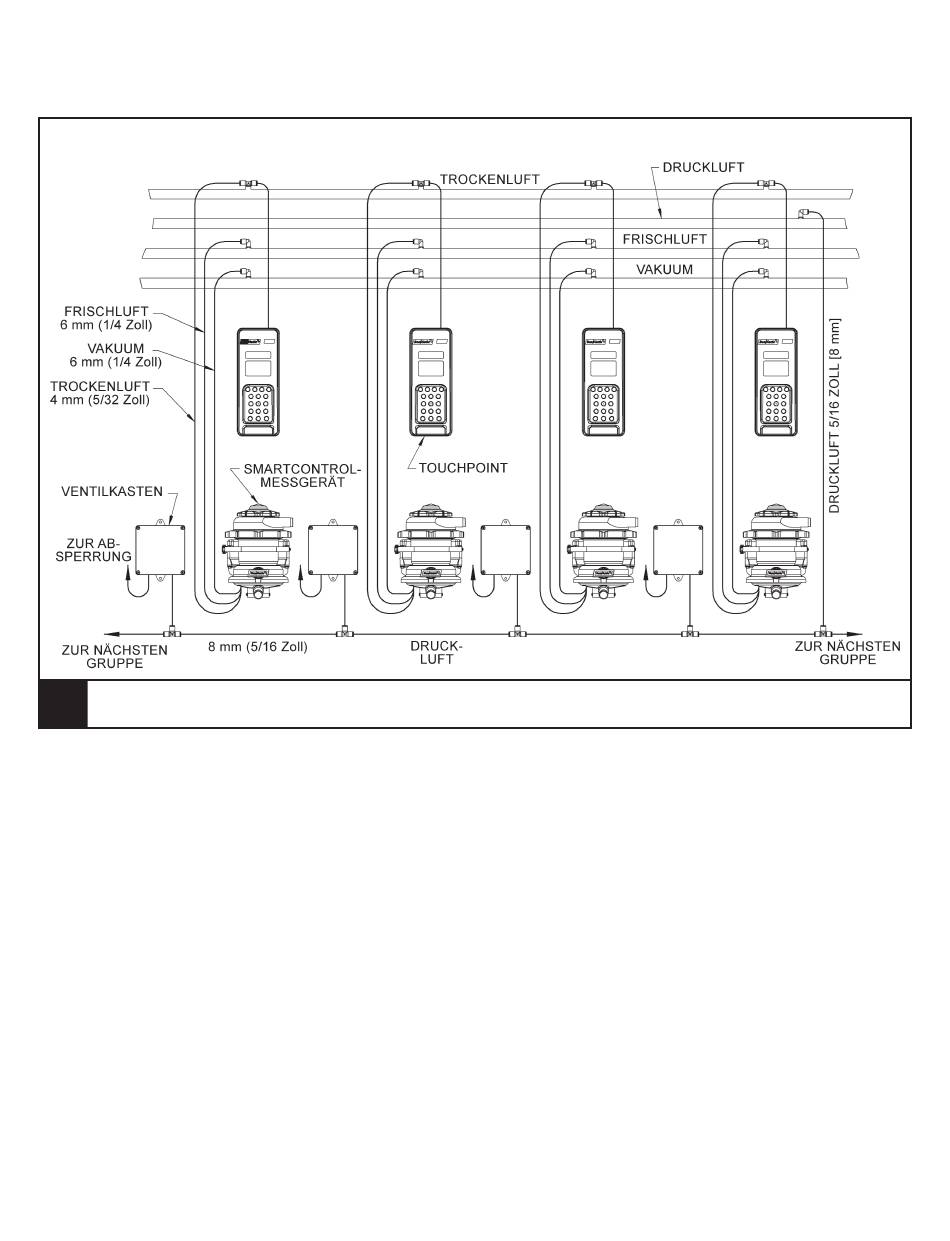

216.
Trockenluft-, Vakuum-, Druckluftdiagramm für eine (1) Gruppe von 4 Melkplätzen
L925_146
Schließen Sie zum Installieren eines druckluftbetrie-
benen Zylinders den naturfarbenen 5/32 Zoll-
Schlauch vom TouchPoint-Magnetventilgehäuse an
die Druckluftleitung an (siehe Abbildung 217).
Schließen Sie zum Installieren eines vakuumbetriebe-
nen Zylinders den ¼ Zoll-Schlauch vom TouchPoint-
Magnetventilgehäuse an die Vakuumleitung an (siehe
Abbildung 217).
TouchPoint™ und SmartControl™-Messgerät 247 9g925
Installationsanweisungen 3/6/13
