Boumatic TouchPoint Installationsanweisungen Seite 285

Vor der Installation der SmartControl-Messgerätegrup-
pen muss festgelegt werden, welcher Einlauftyp auf
der zuerst zu installierenden Seite verwendet werden
soll (siehe Abbildung 253).
—HINWEIS —————————————
Wenn sich bei der Montage der Milchmengenmessgerä-
te herausstellen sollte, dass die Einläufe nicht korrekt
sind, können die Einläufe einfach von einer Melkstand-
seite zur anderen gewechselt werden.
Befestigen Sie ein Milchmengenmessgerät mit Hilfe von
¼-20 Zoll-Muttern an der ersten Halterung. Überprüfen
Sie nach dem Anbringen des ersten Milchmengen-
messgeräts an der Halterung, dass sich Messgerät und
Halterung an der gewünschten Stelle montieren lassen.
—HINWEIS —————————————
Überprüfen Sie vor der Montage der Milchmengen-
messgeräte den Verlauf von Gleichstrom- und PRISM-
Kommunikationskabeln.
Befestigen Sie die Milchmengenmessgeräte mit Hilfe von
6.94"
¼-20 Zoll-Muttern an den Halterungen und montieren
176 mm
Sie die Milchmengenmessgeräte. Die SmartControl-
9.97"
253 mm
Messgerätegruppen bestehend aus vier Melkplätzen
müssen zuerst montiert werden; sie sollten sich am

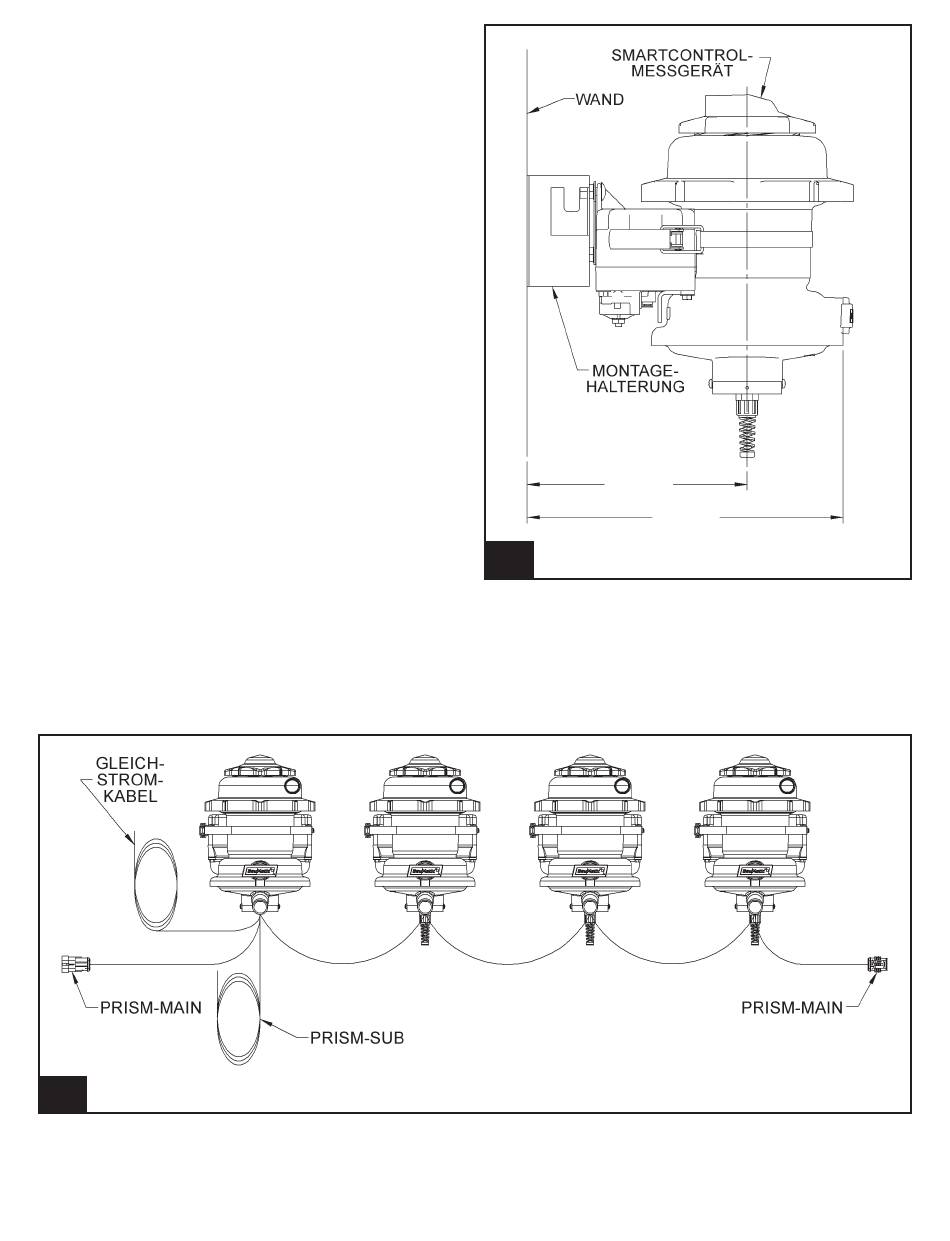

253.
SmartControl-Messgerät, Wandmontage l925_92
Kuhaustriebsende des Melkstands und damit in nächster
Nähe zum GS-Netzteil befinden. Das Milchmengen-
messgerät mit dem langen Gleichstrom- und PRISM-
Nebenkommunikationskabel sollte das dem Kuhaustrieb
nächstgelegene sein (siehe Abbildung 253).
254.
SmartControl-Messgerätegruppe mit Einläufen auf der linken Seite
l925_27
TouchPoint™ und SmartControl™-Messgerät 285 9g925
Installationsanweisungen 3/6/13
