Schließen Sie den roten und den grünen 5/32 Zoll-
Schlauch an den Zylinderanschlüssen an (siehe Ab-
bildung 141):
• Der rote 4 mm-Schlauch (5/32 Zoll) wird am Pleu-
elende angeschlossen.
• Der grüne 4 mm-Schlauch (5/32 Zoll) wird am
festen Ende des Zylinders angeschlossen.
Schließen Sie den gelben 4 mm-Schlauch (5/32 Zoll)
an der Trockenluftleitung an.
Gelber 5/32
Zoll-Schlauch
(4 mm)

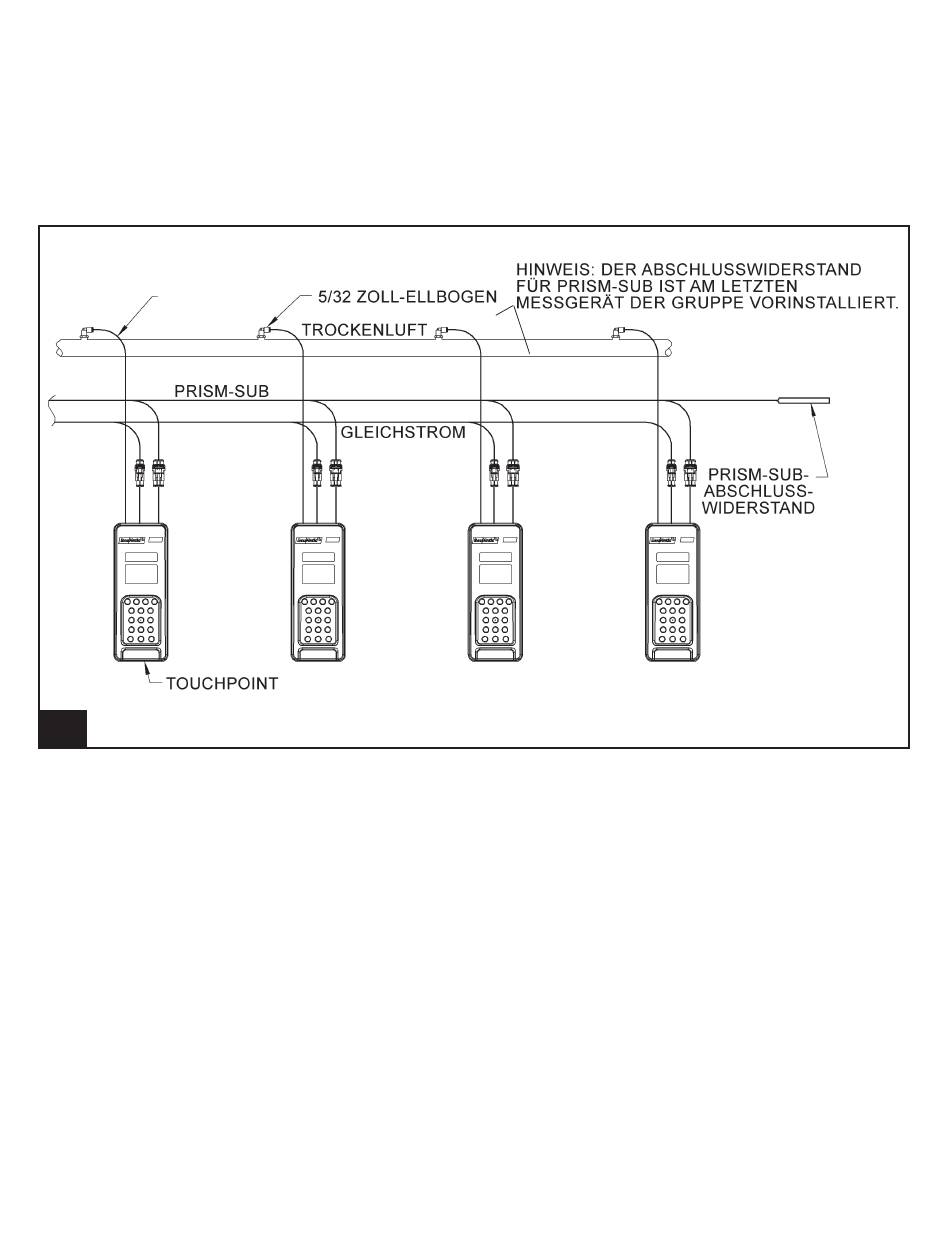

141.
Anschluss des 5/32 Zoll-Trockenluftschlauchs
9g925
2/21/13
5/32 Zoll-ELLBOGEN
(4 mm)
