2.4 Beschreibung des SmartControl-Messgeräts
Milcheinlass
Gelbe LED-Statusanzeige
Milchleitwert
4.
Beschreibung des SmartControl-Messgeräts
LED-Statusanzeigen
In den LED-Statusanzeigen wird der Status des Smart-
Control-Messgeräts angezeigt; die beim Modus „Mel-
ken" oder „Reinigen" verwendeten Farben sind in Ta-
belle 1 und 2 in 9E-926 aufgeführt. Die LEDs sind von
beiden Seiten des SmartControl-Messgeräts zu sehen.
Milchleitwert
Das SmartControl-Messgerät misst die Leitfähigkeit
der Milch beim Melken einer Kuh.
Milchprobenanschluss
Am Milchprobenanschluss kann eine Probe der Kuhmilch
während des Melkvorgangs abgenommen werden.
Magnetschalter
Der Magnetschalter wird beim Ansprechen der Steue-
rung verwendet. Er lässt sich auch als alternative Me-
thode zum Umschalten der Steuerung in den Melk-
oder angesetzten Reinigungsmodus verwenden.
Milcheinlass
Der Milcheinlass ist der Eingang zum Messbehälter.
Er ist in zwei Varianten verfügbar: Einlass rechts
oder links.
9g925
2/21/13
Milchauslass
Rote LED-Anzeige
Magnetschalter
Platine
Gehäuse
Milchauslass
Der Milchauslass ist der Ausgang am Messbehälter.
Platinengehäuse
Das Gehäuse der Steuerung enthält die Platine und
die Ventile, die für den Messvorgang und zum Steu-
ern der Messgerätefunktionen verwendet werden.
Das TouchPoint und das SmartControl-Messgerät
sind mit farbigen LED-Anzeigen ausgestattet, welche
die verschiedenen Betriebszustände der einzelnen
Steuerungen anzeigen. Das TouchPoint kann folgen-
de Farben anzeigen: weiß, grün, gelb, rot, dunkel-
blau, rosa und violett. Das SmartControl-Messgerät
kann nur rot und gelb anzeigen.

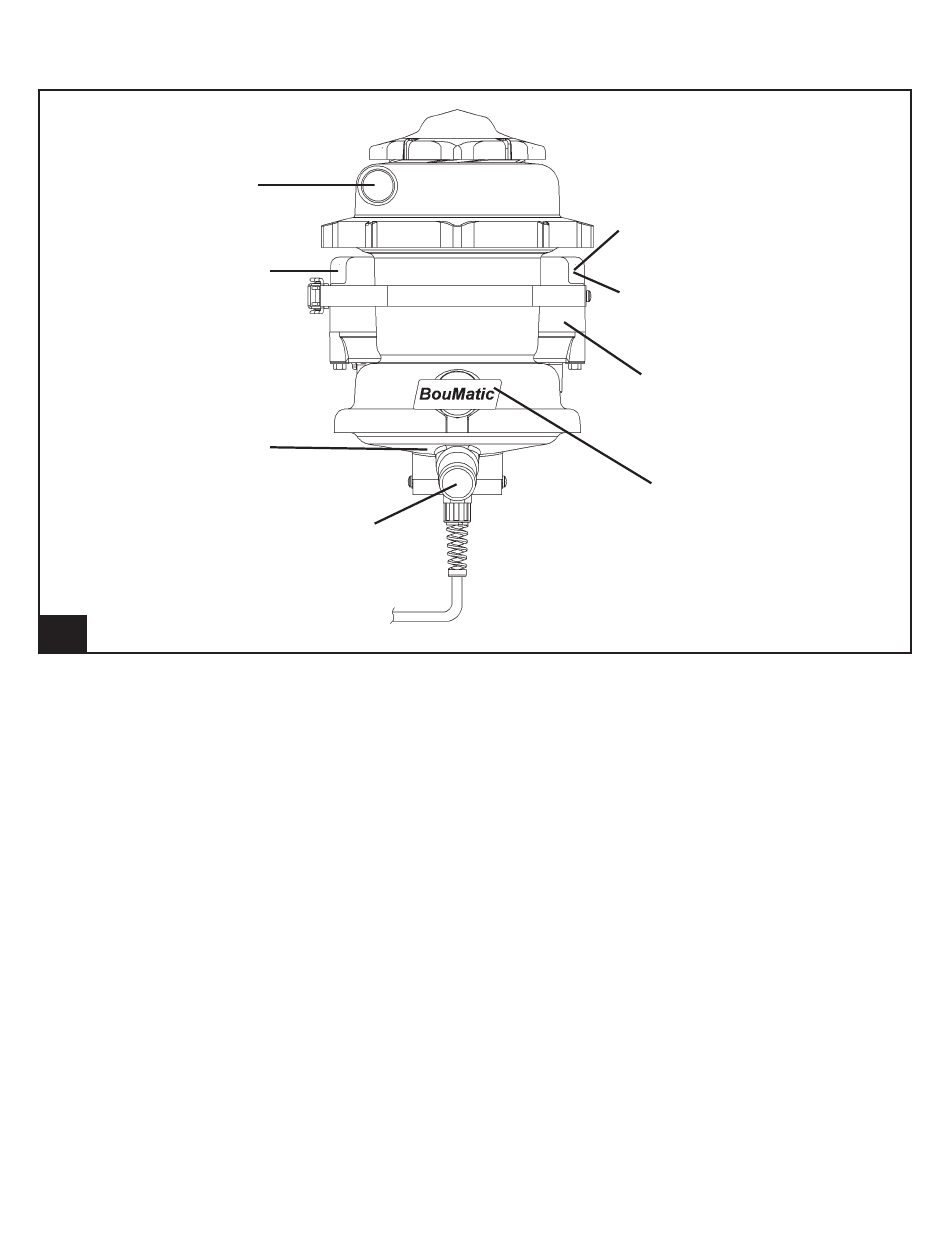

In den Abbildungen 3 und 4 ist die Lage der LED-An-
zeige dargestellt, in den Tabellen 1 und 2 in 9E-926
werden Farben und Muster aufgeführt.
