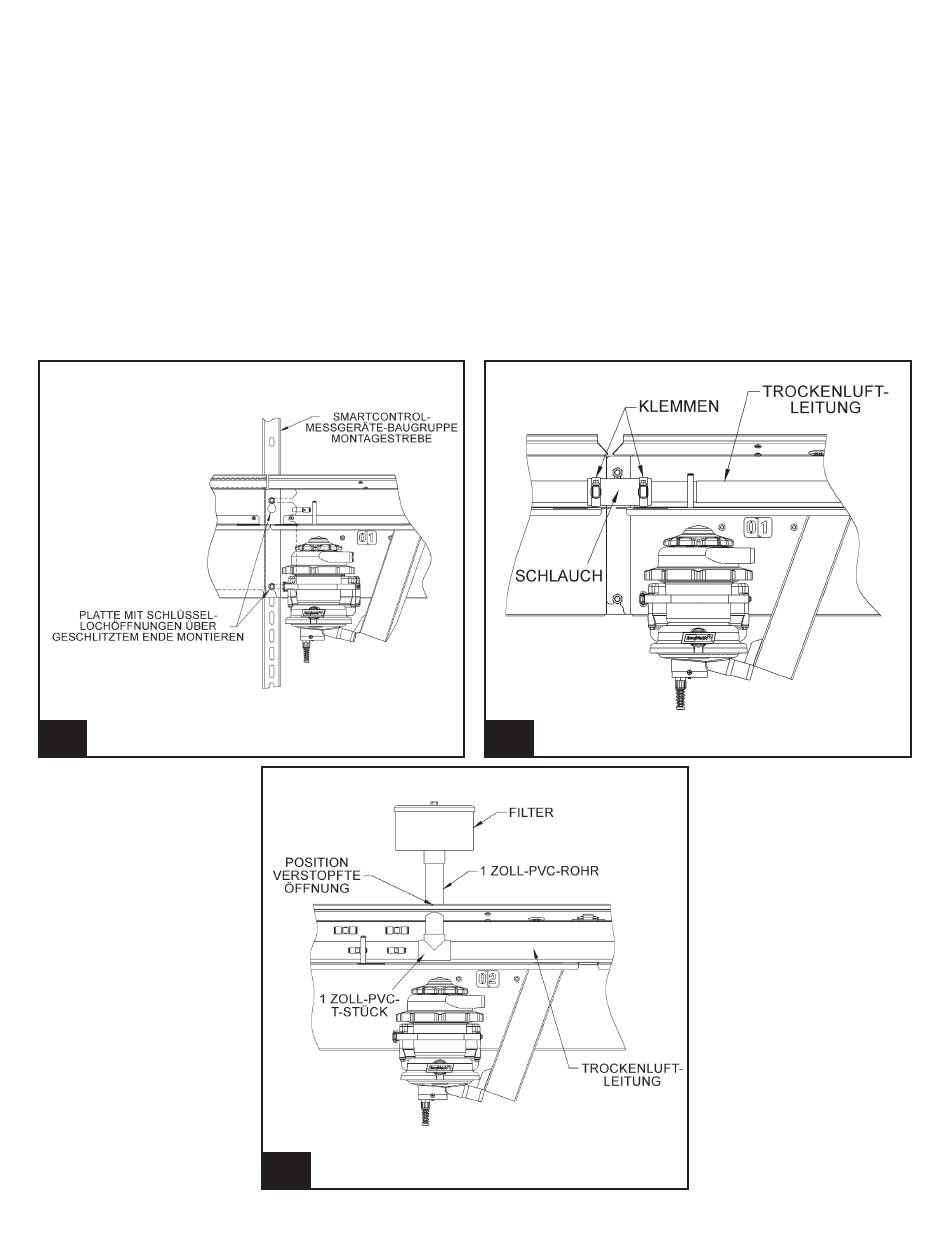

Nachdem alle Streben an der Plattform montiert sind,
nehmen Sie die erste Milchmengenmessgeräte-Bau-
gruppe und installieren sie an der Halterung (ziehen
Sie die Schrauben noch nicht an). Installieren Sie die
nächste Milchmengenmessgeräte-Baugruppe links von
der zuvor installierten Baugruppe. Beim Anbringen der
zweiten Milchmengenmessgeräte-Baugruppe muss sich
das rechte Ende unter der vorhergehenden Milchmengen-
messgeräte-Baugruppe befinden (siehe Abbildung 173).
Nachdem die zweite Milchmengenmessgeräte-Baugruppe
montiert ist, schließen Sie die PVC-Rohre mit dem Durch-
messer von 25 mm (1 Zoll) an. Nachdem alle Milchmen-
genmessgeräte-Baugruppen montiert sind, ziehen Sie die
Befestigungselemente an (siehe Abbildung 174).
Installieren Sie den Trockenluftfilter (siehe Abbildung 175).
173.
Montage der SmartControl-Messgeräte-Baugruppe
9g925
3/6/13
l925_64
175.
Trockenluftfilter
174.
SmartControl-Messgeräte-Baugruppe
und Trockenluft`
(25 mm)
