Boumatic TouchPoint Installationsanweisungen Seite 135

Bringen Sie den ¼ Zoll-Silikonschlauch (6,4 mm),
der am „VAC"-Nippel des SmartControl-Messgeräts
angeschlossen ist, am T-Stück an der Pulsatorvaku-
umleitung an (siehe Abbildung 109).
Bringen Sie den ¼ Zoll-Silikonschlauch (6,4 mm), der am
„VENT"-Nippel des SmartControl-Messgeräts angeschlos-
sen ist, am T-Stück an der Pulsatorfrischluftleitung an.
Schließen Sie den gelben 5/32 Zoll-Schlauch (4 mm)
vom SmartControl-Messgerät am 5/32 Zoll-T-Stück
(4 mm) der Trockenluftleitung an.
An Melkständen, bei denen luftaktivierte Absperrventile
verwendet werden, schließen Sie den durchsichtigen
5/32 Zoll-Schlauch (4 mm) vom SmartControl-Messge-
räteventilgehäuse an das 5/32 Zoll-T-Stück (4 mm)
der Druckluftleitung an.
—HINWEIS —————————————
Achten Sie darauf, dass die Schläuche jeweils am
richtigen Rohr angeschlossen werden, um eine Beschä-
digung des SmartControl-Messgeräts zu vermeiden.
109.
Pulsatorkabel und Schutzkappe
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen

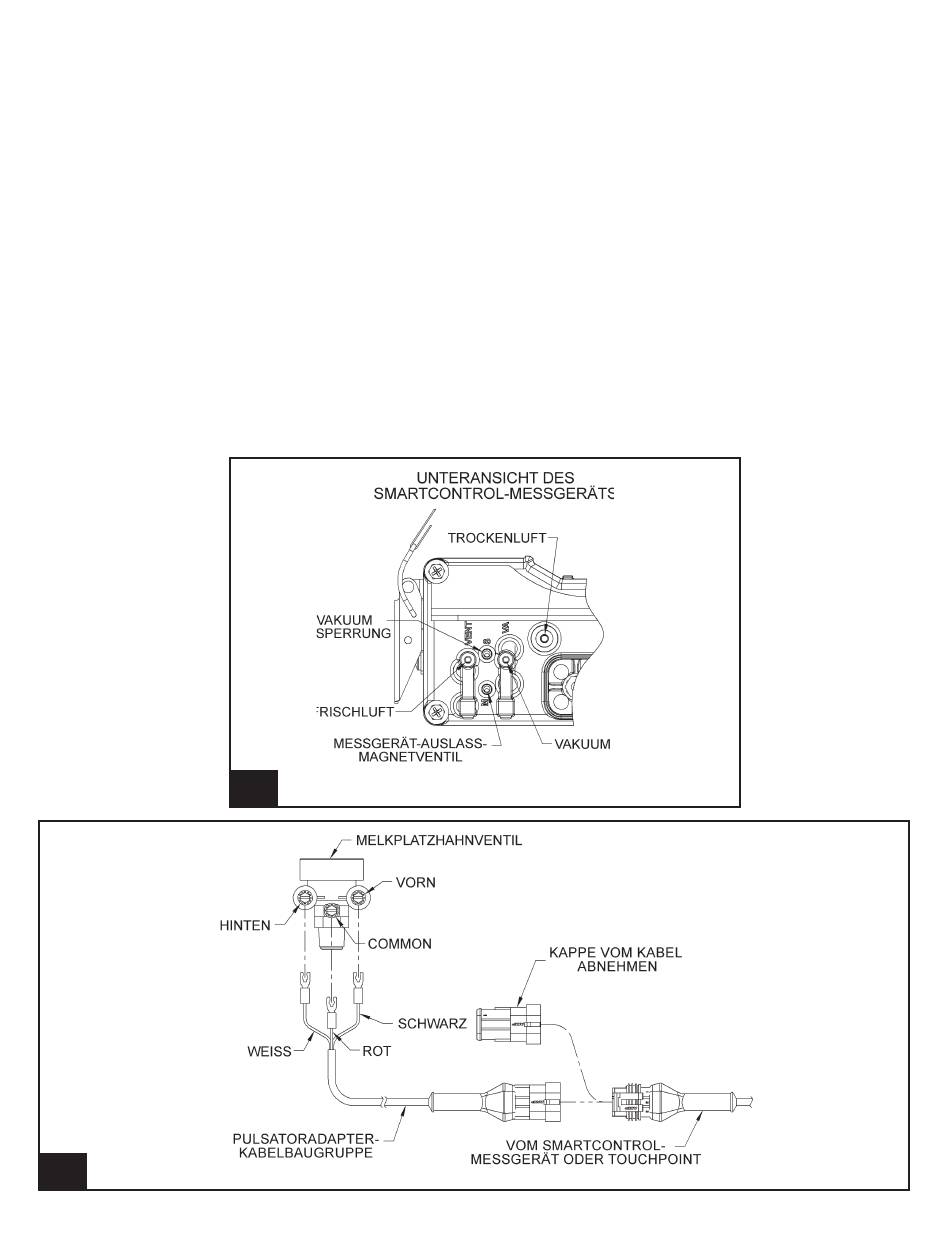

SmartControl-Messgerät, Schlauch-
108.
und Leitungsanschlüsse
Wenn die Pulsation mit Hilfe des SmartControl-Messge-
räts oder des TouchPoints gesteuert wird, nehmen Sie
die Schutzkappe vom Stecker an dem Kabel ab, das
vom SmartControl-Messgerät bzw. vom TouchPoint
kommt, und stecken Sie den Stecker in den BouMatic-
Pulsator. Wenn das SmartControl-Messgerät oder das
TouchPoint über kein Pulsationsadapterkabel verfügt,
lesen Sie Abschnitt 8 zu Installation und Verdrahtung.
Befestigen Sie alle Schläuche, Leitungen und Kabel
mit Hilfe von Kabelbindern.
—HINWEIS —————————————
Befestigen Sie das Gleichstromkabel und die PRISM-
Kommunikationskabel nicht an der Milchleitung. Die
beim Reinigen der Milchleitung auftretende hohe
Temperatur könnte die Kabelisolierung beschädigen
und zu einem Kurzschluss zwischen den Kabeln führen.
