13.6.3 TouchPoint, Xpedia 360IX, SS-Luftzylinder und SS-Luft-/Vakuumzylinder

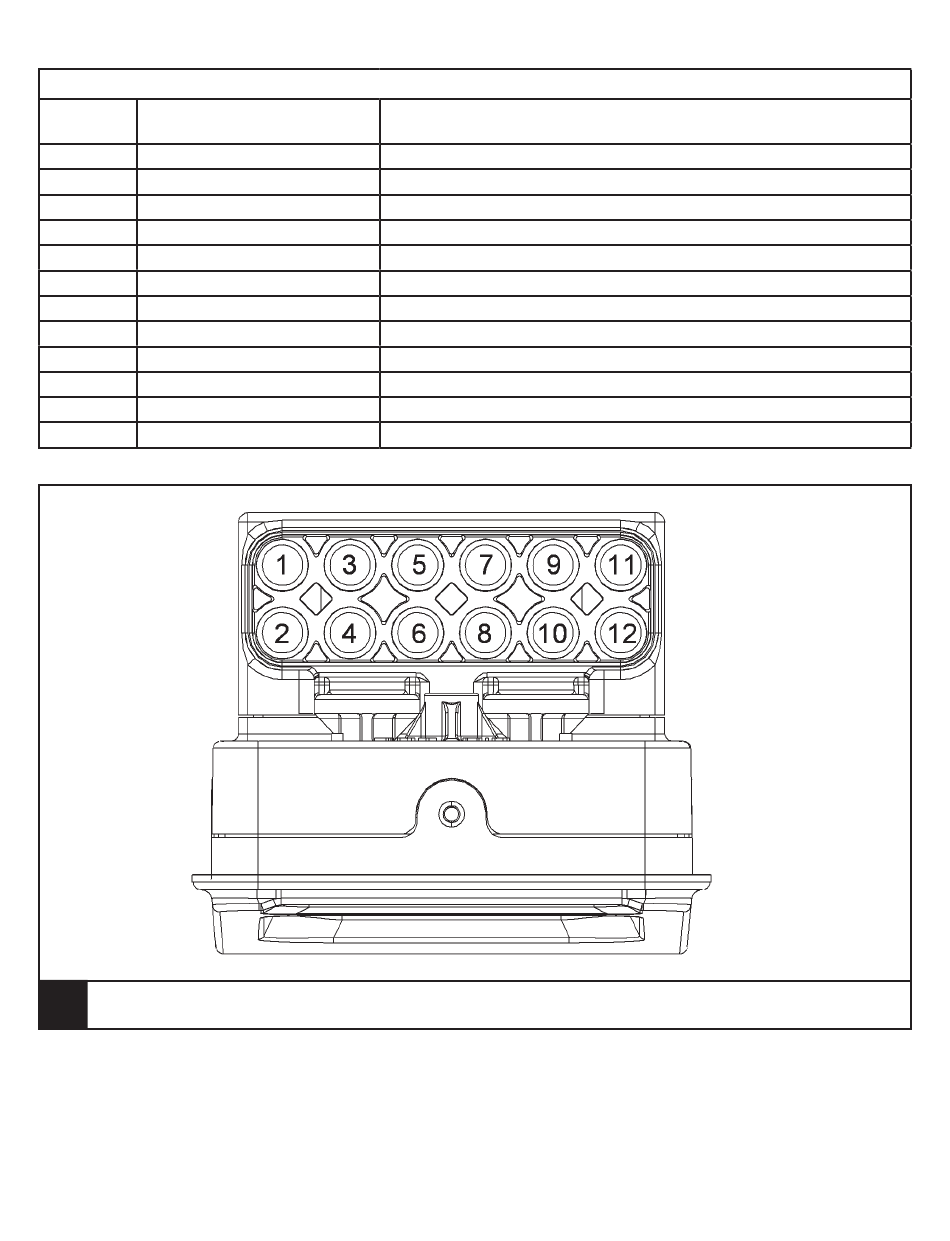

Tabelle 45: TouchPoint, Xpedia 360IX Kabelpositionen
Kabel- Beschreibung
position
1 GS EIN
2
3 PRISM-Sub EIN/AUS
4
5
6
7 Pulsator
8 Zylinder
9
10
11
12
59.
TouchPoint-Kabelpositionen
9g925
2/21/13
Funktion
Gleichstrom vom SmartControl-Messgerät
PRISM-Nebenkommunikationskabel vom SmartControl-Messgerät
Kabel zum Pulsator
Kabel zum Luftmagnetventil, das den Zylinder steuert
90 TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
L925_5
