Boumatic TouchPoint Installationsanweisungen Seite 246

Installieren Sie das kurze Adapterkabel nach Bedarf am
Melkplatzhahnventil oder Pulsator (siehe Abbildung 215).
Nehmen Sie die Verdrahtung folgendermaßen vor:
• schwarzes Kabel (vorn) an Pulsator-Melkplatz-
hahnventil
• weißes Kabel (hinten) an Pulsator-Melkplatzhahn-
ventil
• rotes Kabel (Common, gemeinsam) an Pulsator-
Melkplatzhahnventil

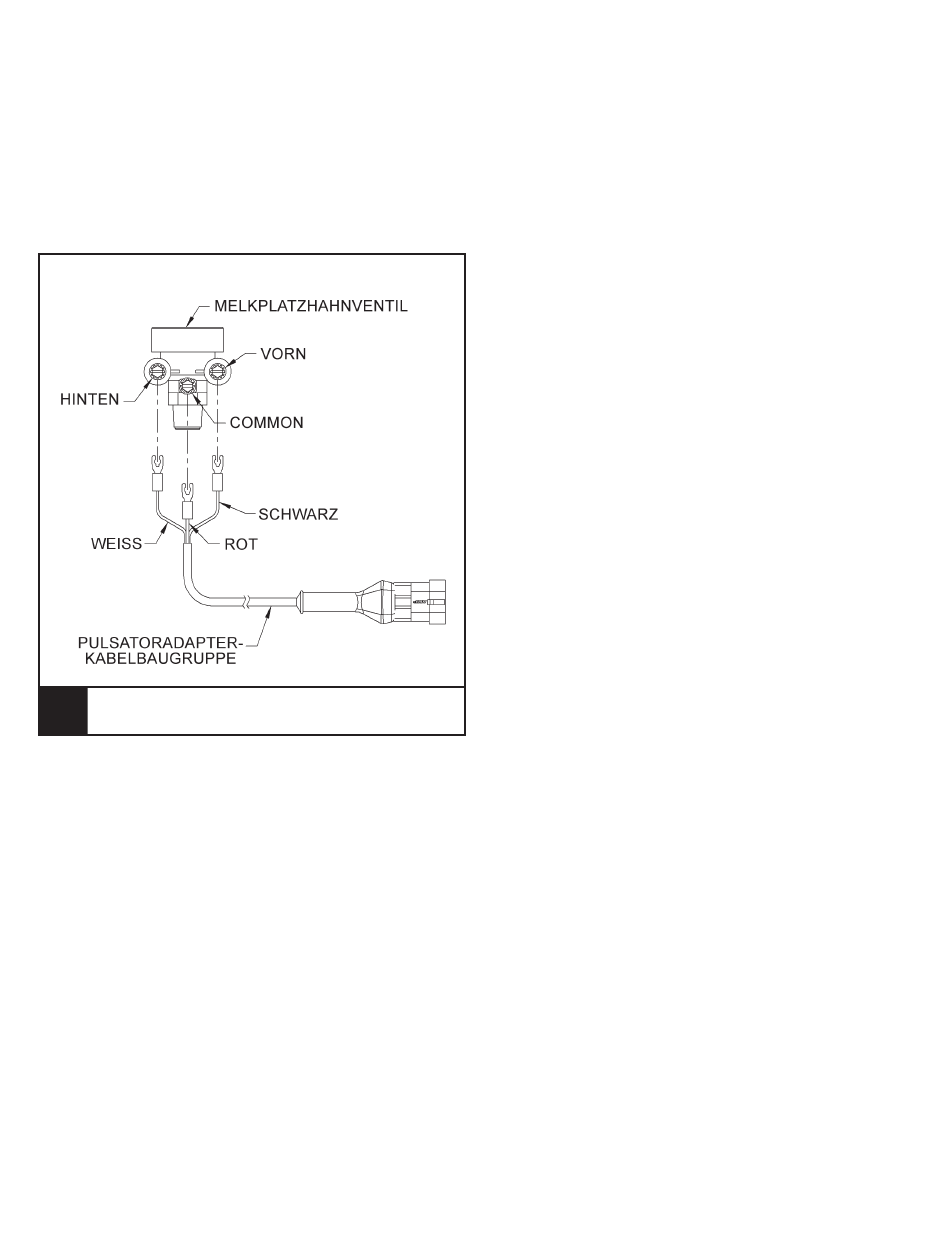

Verdrahtung des
215.
Pulsatoradapterkabels
Nachdem das Pulsatoradapterkabel installiert ist,
schließen Sie das Pulsatorkabel vom TouchPoint an.
9g925
3/6/13
L925_150
