17.12.4 Anschluss der Trockenluftleitung

• Für die Trockenluftleitung sollte ein 25 mm-PVC-
Leitungsrohr (1 Zoll) verwendet werden.
• Bohren Sie mit einem Gewindebohrer ein ¼ Zoll-
NPT-Gewindeloch in die Oberseite des PVC-Rohrs.
• Bringen Sie den 90°-Ellbogen mit Anschlussdorn an.
• Bringen Sie den gelben 5/32 Zoll-Schlauch (4 mm)
an der Trockenluftleitung an (siehe Abbildung 162).
4 mm

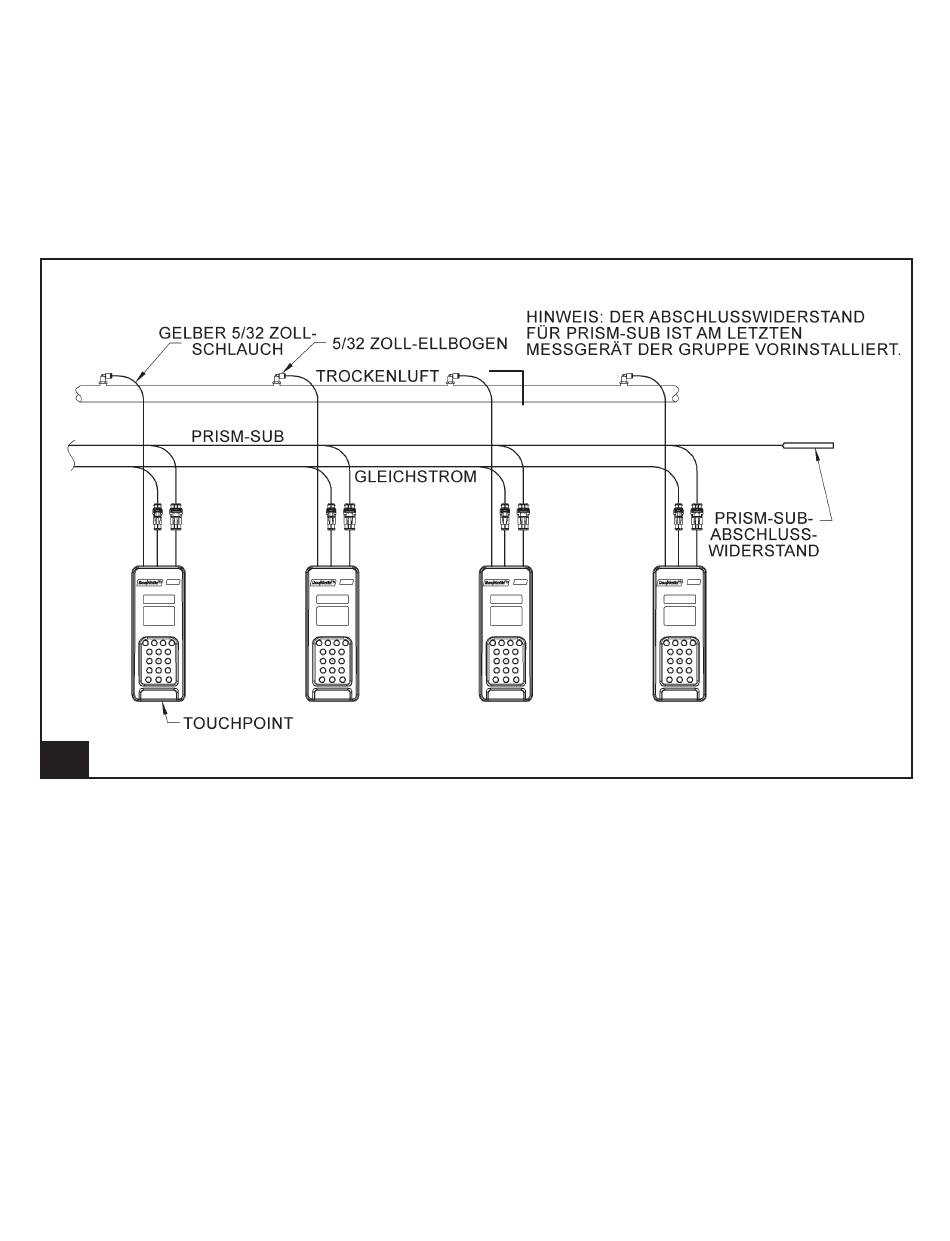

162.
Anschluss des 5/32 Zoll-Trockenluftschlauchs (4 mm)
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
4 mm (5/32 Zoll)
ELLBOGEN
