13.6.4 TouchPoint, Xpedia 360IX, SS-Vakuumzylinder und Kunststoff-Vakuumzylinder

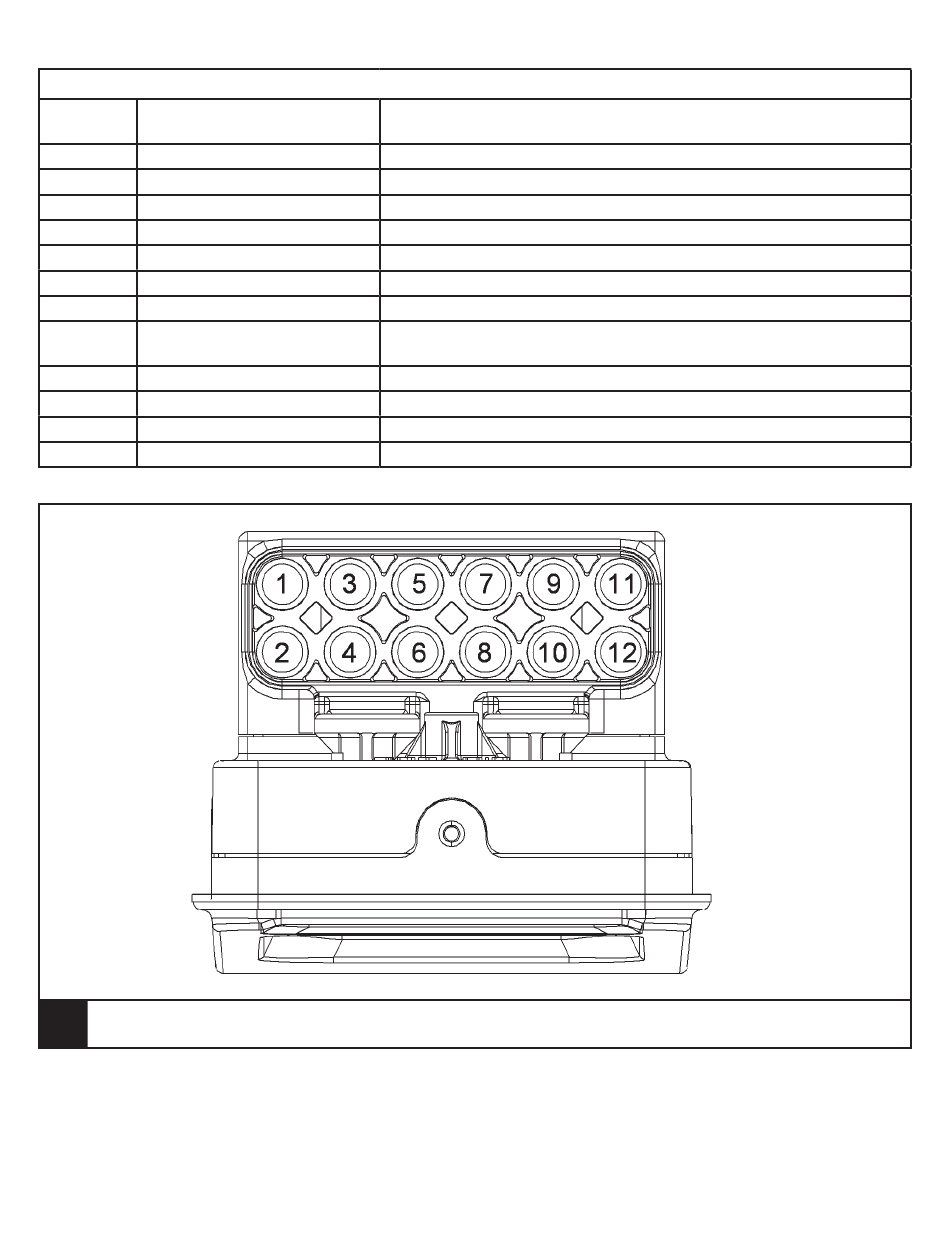

Tabelle 47: TouchPoint, Xpedia 360IX Kabelpositionen
Kabel- Beschreibung
position
1 GS EIN
2
3 PRISM-Sub EIN/AUS
4
5
6
7 Pulsator
8 Zylinder/QuickStart
9
10
11
12
60.
TouchPoint-Kabelpositionen
9g925
2/21/13
Funktion
Gleichstrom vom SmartControl-Messgerät
PRISM-Nebenkommunikationskabel vom SmartControl-Messgerät
Kabel zum Pulsator
Kabel zum Unterdruckmagnetventil, das den Zylinder und den
QuickStart-Schalter steuert
92 TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
