Boumatic TouchPoint Installationsanweisungen Seite 302

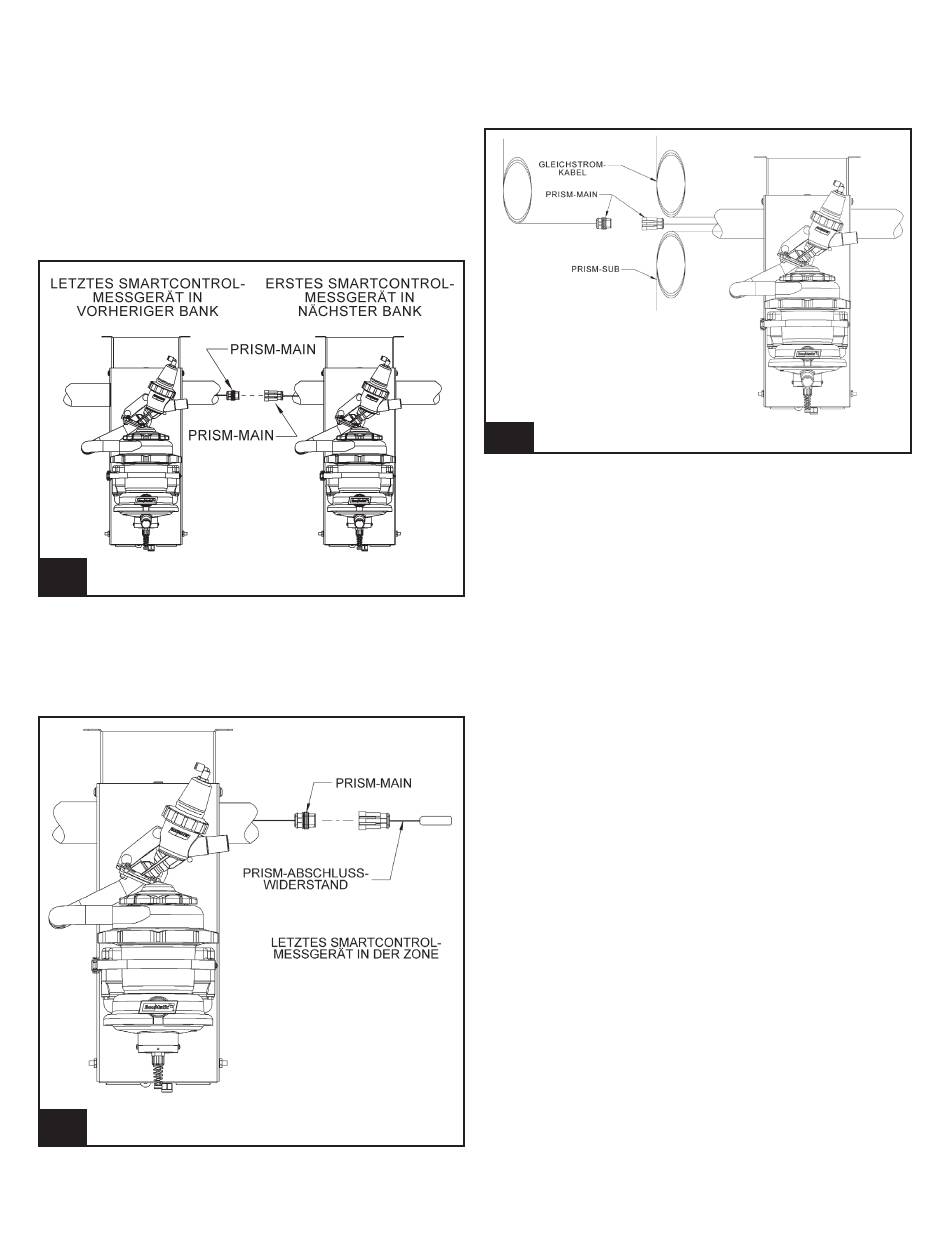

Schließen Sie den Stecker für PRISM-Main von der
ersten Bank an die zweite Bank an. Sichern Sie den
Stecker hinter der Milchmengenmessgeräte-Baugrup-
pe zum Schutz vor Spritzwasser mit einem Kabelbinder.
Wiederholen Sie den Vorgang für die übrigen Bänke
(siehe Abbildung 276).
—HINWEIS —————————————
Die Stecker für PRISM-Main passen nicht in den Ka-
belkanal, sollten jedoch unter der Abdeckung des
„ersten SmartControl-Messgeräts in der nächsten
Bank" untergebracht sein.
276.
Anschluss PRISM-Main-Bank an Bank
Bringen Sie am letzten Melkplatz, der sich am nächsten
zum Kuheintrieb befindet, den Abschlusswiderstand
für PRISM-Main an. Sichern Sie die Stecker hinter der
Milchmengenmessgeräte-Baugruppe mit Kabelbindern
(siehe Abbildung 277).
277.
PRISM-Main-Abschlusswiderstandanschluss
für Bänke
9g925
3/6/13
Verbinden Sie das lange PRISM-Hauptkommunika-
tionskabel mit dem Stecker für PRISM-Main in der
ersten Bank, und wiederholen Sie den Vorgang auf
der anderen Melkstandseite (siehe Abbildung 278).
PRISM-Main-Kabelanschluss von der Bank
278.
zum SmartDairy Controller
l925_88
l925_98
302 TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
l925_89
