Funktion - Boumatic TouchPoint Installationsanweisungen

Tabelle 35: TouchPoint, Schrankdeckel, Kabelposition
Kabel- Beschreibung
position
1 GS EIN
2
3 PRISM-Sub EIN/AUS
4
5
6
7 Pulsator
8 Zylinder
9
10
11
12
49.

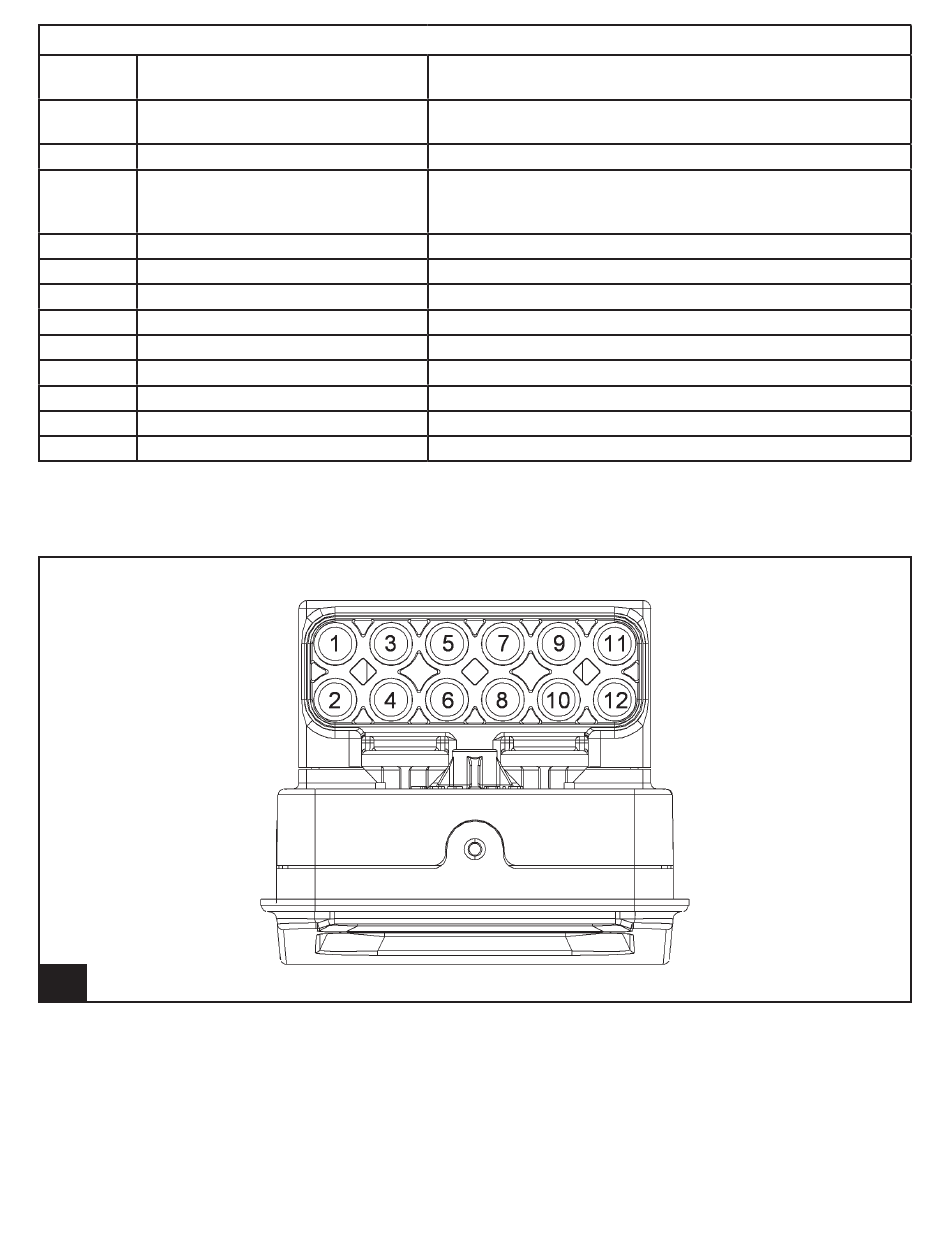

TouchPoint-Kabelpositionen
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen

Funktion

Gleichstrom vom Netzteil, SmartControl-Messgerät oder
vorherigen TouchPoint
PRISM-Nebenkommunikationskabel zu anderen TouchPoints
und SmartControl-Messgeräten in der Kommunikations-
gruppe
Kabel zum Pulsator
Kabel zum Luftmagnetventil, das den Zylinder steuert
