17.10.4 Gleichstrom- und PRISM-Sub-
Verdrahtung
Nachdem alle TouchPoints montiert sind, schließen Sie
Gleichstromkabel und PRISM-Nebenkommunikations-
gruppenkabel an. Das Ende der Kabelbaugruppe ohne
Stecker sollte sich am nächsten bei den Netzteilen
befinden. Die TouchPoint-Vierergruppenkabel müssen
am entgegengesetzten Ende des Kuheintriebs instal-
liert werden. Die Dreiergruppenkabel müssen sich am
Kuheintriebsende befinden (siehe Abbildung 149).

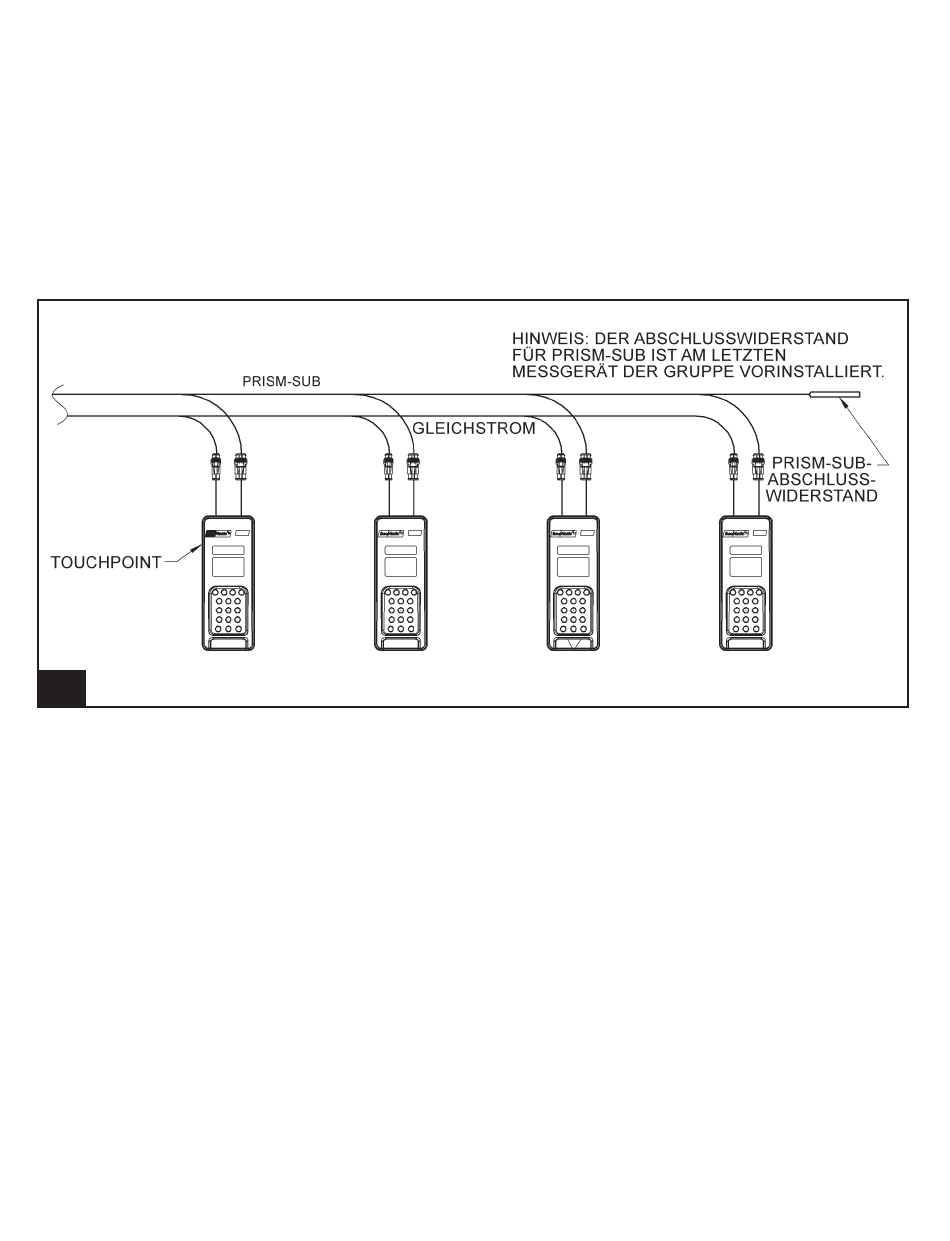

149.
Gleichstromkabel und PRISM-Sub-Gruppenkabel
l925_87
