10. AUX-Eingänge und -Ausgänge

10.1 TouchPoint

10.1.1 AUX-Eingänge (Zubehör)
Das TouchPoint verfügt über zwei Hilfseingänge (AUX).
Sie sind werksseitig konfiguriert als Eintriebs-/Aus-
triebstor, Melkmodus, Reinigungsmodus etc. Wenn
zum TouchPoint neue Funktionen hinzugefügt werden,
für die ein Eingang erforderlich ist, wird einer der
AUX-Eingänge verwendet. Wenden Sie sich bei der
Verwendung der AUX-Eingänge an den technischen
Kundendienst von BouMatic.
10.1.2 AUX-Ausgänge (Zubehör)
Das TouchPoint verfügt über sechs Hilfsausgänge
(AUX), die sich in zwei Gruppen unterteilen lassen.
Die erste Gruppe umfasst AUX 1 bis AUX 4, und jeder
Ausgang hat eine Kapazität von 3 Watt (125 mA). Die
zweite Gruppe umfasst AUX 5 und AUX 6, und jeder
Ausgang hat eine Kapazität von 12 Watt (600 mA).
AUX 5 und AUX 6 sind werksseitig so konfiguriert, dass
sie den Pulsator betreiben, aber sie können auch mit
anderen Funktionen belegt werden.
89 mm ± 6
25.

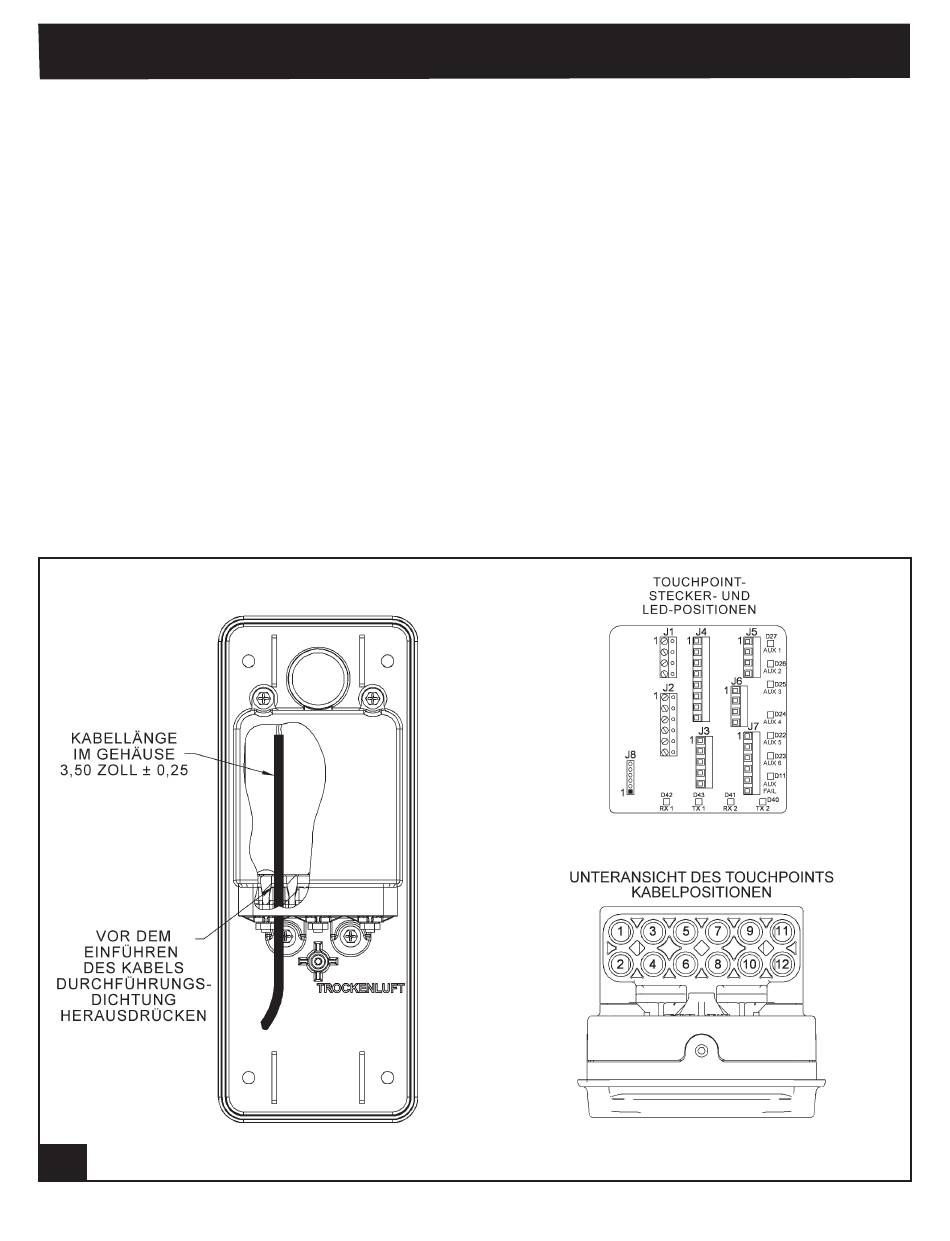

SmartControl-Messgeräte-Verdrahtung für AUX-Eingänge und -Ausgänge
9g925
2/21/13
—HINWEIS —————————————
Wenn Sie AUX 5 und AUX 6 für andere Funktionen
als die Pulsation verwenden, muss an J7 von Pin 5 zu
Pin 6 eine Drahtbrücke gesetzt werden.
Jeder AUX-Ausgang verfügt über einen Timer, der
die Funktion des Ausgangs kontrolliert. Der Timer ist
flexibel genug, dass er den Ausgang in unterschiedli-
chen Konfigurationen überwacht; er kann mit Hilfe der
SmartDairy-Software konfiguriert werden. Wenden Sie
sich wegen der Verwendung der AUX-Ausgänge und
Timer an den technischen Kundendienst von BouMatic.
Bei der Verwendung mehrerer AUX-Ausgänge müssen
die Gleichstromanforderungen berechnet und zusätz-
liche GS-Netzteile hinzugefügt werden. Wenden Sie
sich bezüglich der Gleichstromanforderungen an den
technischen Kundendienst von BouMatic.
