10.2 SmartControl-Messgerät
10.2.1 AUX-Eingänge (Zubehör)
Das SmartControl-Messgerät verfügt über zwei Hilfsein-
gänge (AUX). Sie sind werksseitig konfiguriert als Ein-
triebs-/Austriebstor, Melkmodus, Reinigungsmodus etc.
Wenn zum SmartControl-Messgerät neue Funktionen
hinzugefügt werden, für die ein Eingang erforderlich
ist, wird einer der AUX-Eingänge verwendet. Wenden
Sie sich bei der Verwendung der AUX-Eingänge an den
technischen Kundendienst von BouMatic.
10.2.2 AUX-Ausgänge (Zubehör)
Das SmartControl-Messgerät verfügt über vier Hilfs-
ausgänge (AUX), die sich in zwei Gruppen unterteilen
lassen. Die erste Gruppe umfasst AUX 1 und AUX 2,
und jeder Ausgang hat eine Kapazität von 3 Watt
(125 mA). Die zweite Gruppe umfasst AUX 3 und
AUX 4, und jeder Ausgang hat eine Kapazität von
12 Watt (600 mA). AUX 3 und AUX 4 sind werksseitig
so konfiguriert, dass sie den Pulsator betreiben, aber sie
können auch mit anderen Funktionen belegt werden.
50 mm ± 6
26.

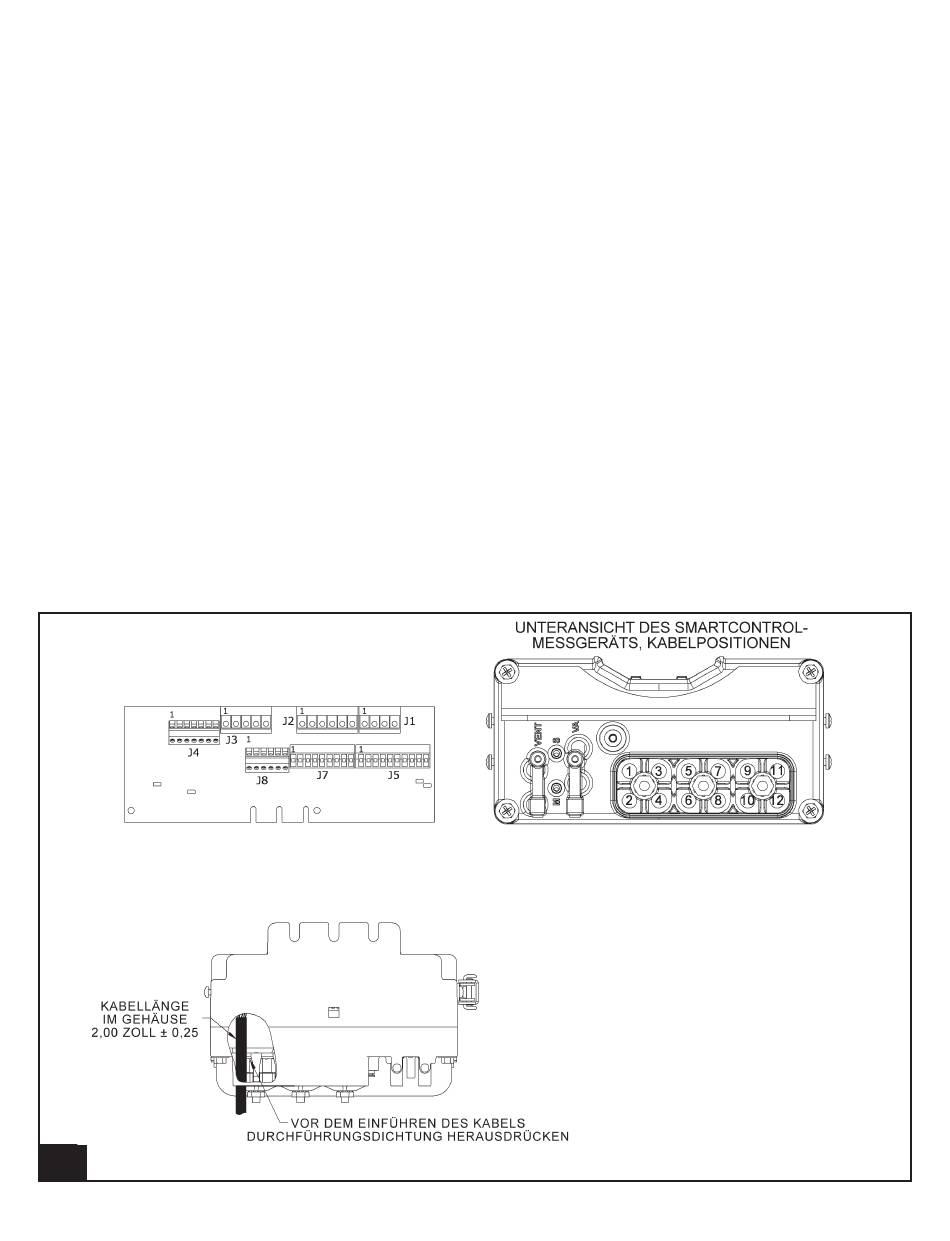

SmartControl-Messgeräte-Verdrahtung für AUX-Eingänge und -Ausgänge
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
—HINWEIS —————————————
Wenn Sie AUX 3 und AUX 4 für andere Funktionen
als die Pulsation verwenden, muss an J5 von Pin 9 zu
Pin 10 eine Drahtbrücke gesetzt werden.
Jeder AUX-Ausgang verfügt über einen Timer, der
die Funktion des Ausgangs kontrolliert. Der Timer ist
flexibel genug, dass er den Ausgang in unterschied-
lichen Konfigurationen überwacht; er kann mit Hilfe
der SmartDairy-Software konfiguriert werden. Wenden
Sie sich für Informationen zur Verwendung der AUX-
Ausgänge und Timer an den technischen Kundendienst
von BouMatic.
Bei der Verwendung mehrerer AUX-Ausgänge müssen
die Gleichstromanforderungen berechnet und zusätz-
liche GS-Netzteile hinzugefügt werden. Wenden Sie
sich bezüglich der Gleichstromanforderungen an den
technischen Kundendienst von BouMatic.
