19.2 Fischgrätmelkstand, Touch-
Point
19.2.1 Fischgrätmelkstand, integrierte
TouchPoint-Türbaugruppe
Montieren Sie die Luftzylinder gemäß der Xcalibur
3640/4440 Installationsanweisung 9E-844 Abschnitt 2.3.
Montieren Sie nach der Installation der Zylinder die
TouchPoint-Türbaugruppen mit Hilfe von 10-32 X 3/8-Zoll-
Schrauben und 10-32 Muttern.

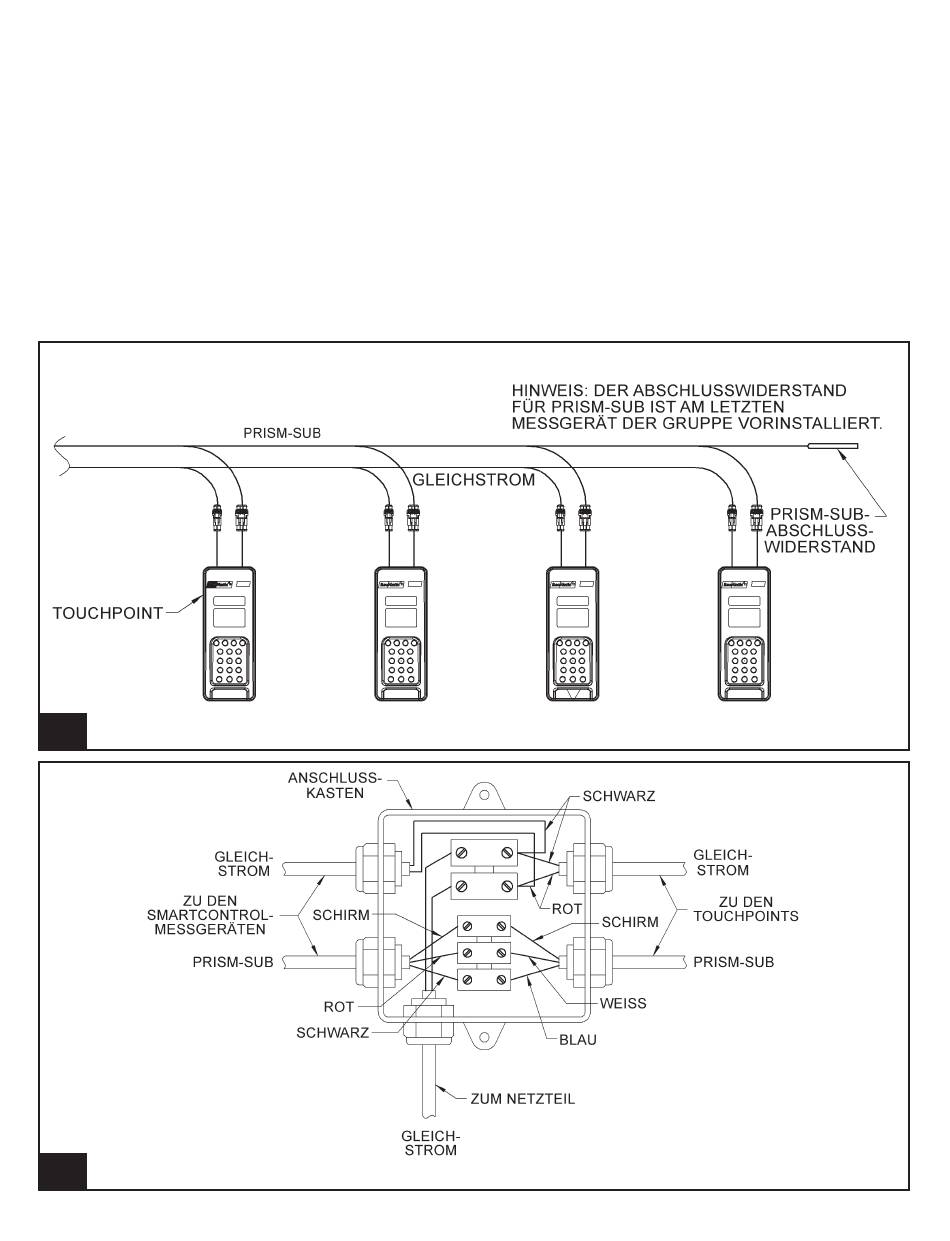

281.
Gleichstromkabel und PRISM-Sub-Gruppenkabel
282.
Gleichstrom- und PRISM-Sub-Kabelanschlüsse im Verteilerkasten
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Nachdem alle TouchPoints montiert sind, schließen Sie
die Gleichstrom- und PRISM-Nebenkommunikations-
gruppenkabel an. Das Ende der Kabelbaugruppe ohne
Stecker sollte sich am nächsten bei den GS-Netzteilen
befinden. Die TouchPoint-Vierergruppenkabel müssen
mit dem nächsten Ende in Richtung der GS-Netzteile
installiert werden. Die Dreiergruppenkabel müssen sich
am Kuheintriebsende befinden (siehe Abbildung 281).
Verlegen Sie die Gleichstrom- und PRISM-Sub-Kabel
sowohl vom TouchPoint als auch vom SmartControl-
Messgerät zum Verteilerkasten. Der Verteilerkasten
muss außerdem die Gleichstromkabel vom GS-Netzteil
enthalten (siehe Abbildung 282).
