1. Der Assistent für die Austauschsteuerung wird
aufgerufen (siehe Abbildung 322). Befolgen Sie
die schrittweisen Anleitungen des Assistenten.
Sie werden durch die Schritte geführt, die
erforderlich sind, um eine Adresse für die
Steuerung zuzuweisen, die Steuerungsfirmware zu
aktualisieren und alle Einstellungen der Steuerung
für die Melkstandkonfiguration zu laden.
2. Programmieren Sie mit Hilfe der PC-Software die
Melkplatzadresse und die Melkplatzparameter, und
aktualisieren Sie die Software.
3. Schalten Sie den Gleichstrom zu derjenigen Steue-
rung aus, die ausgetauscht werden soll.
4. Nehmen Sie die rückwärtige Abdeckung vom
Verteilerkasten ab.
5. Ziehen Sie alle Stecker von der Platine ab. Die
Stecker lassen sich mit einer Spitzzange gut fassen.
6. Halten Sie das TouchPoint fest und lösen Sie die
vier Klemmen an der Rückseite und drehen Sie
sie beiseite.

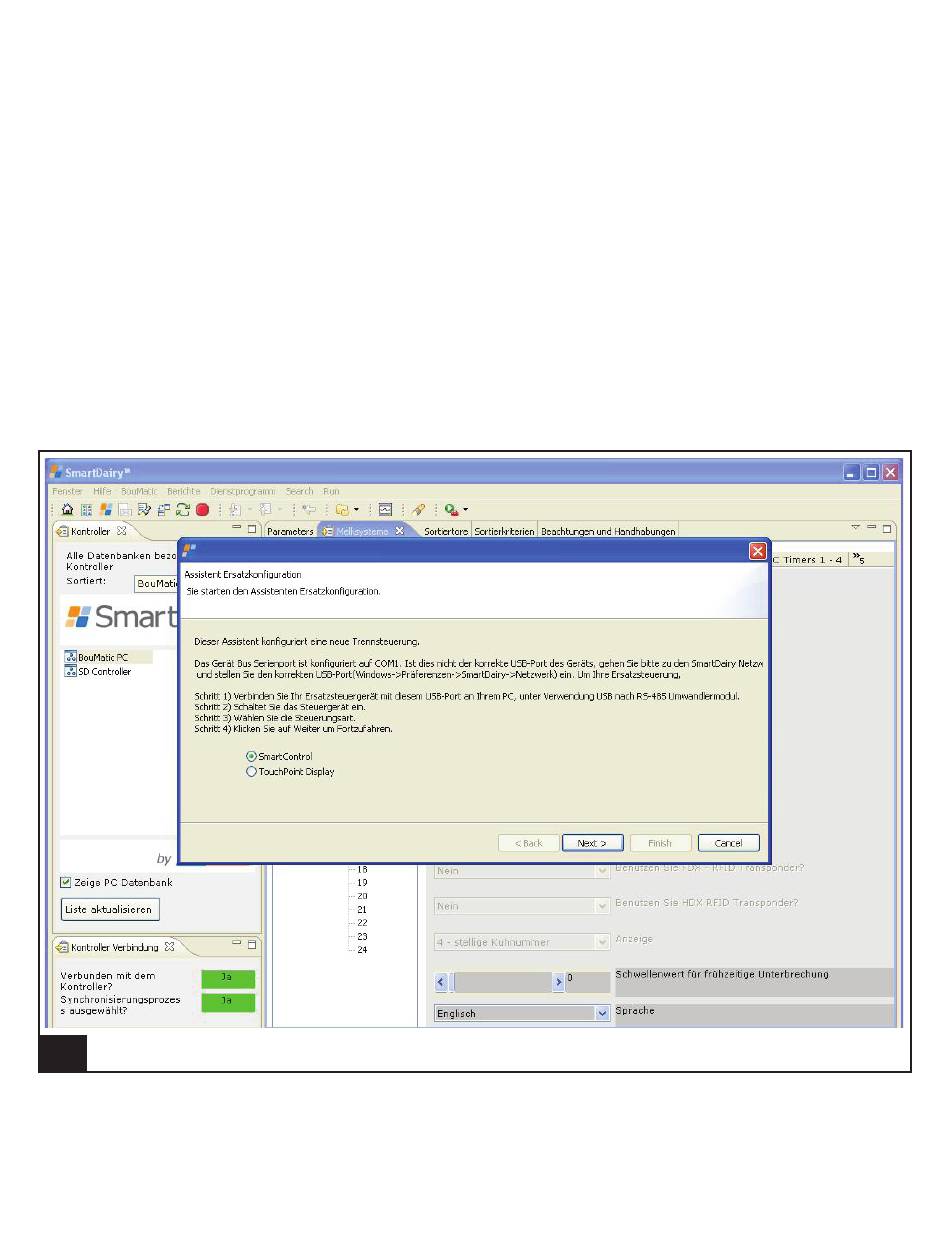

322.
Assistent für die Austauschsteuerung
9g925
3/6/13
7. Bauen Sie das alte TouchPoint aus.
8. Installieren Sie das neue TouchPoint.
9. Bringen Sie den Montagering wieder an und sichern
Sie die Klemmen.
10. Setzen Sie die Stecker wieder an ihrer ursprüng-
lichen Position ein.
11. Schalten Sie den Gleichstrom wieder ein.
12. Überprüfen Sie die Funktion des TouchPoints;
beobachten Sie dazu den Melkvorgang bei min-
destens drei Kühen.
