Boumatic TouchPoint Installationsanweisungen Seite 166

1. Bringen Sie die obere Montagehalterung am
Zylinder an. Befestigen Sie dann die Halterung
am oberen Heckbügel. Beachten Sie, dass es
verschiedene Möglichkeiten zum Befestigen der
oberen Halterung gibt. Stellen Sie sicher, dass der
Zylinder lotrecht ist.
2. Schieben Sie die Kettenführungslager wie gezeigt
in die Öffnungen unten an der Montagehalterung
ein und fixieren Sie sie mit Sicherungsringen.
3. Befestigen Sie ein Ende der Kette am Klauenclip.
4. Führen Sie die Kette durch die hintere Ketten-
führungsöffnung (nahe am Bügel) in der unteren
Montagehalterung und durch den Kettenschutz, und
verbinden Sie sie mit der Schleife an der unteren
Montagehalterung.
5. Verdecken Sie die Kette, indem Sie den Schutz
über die untere Montagehalterung schieben.

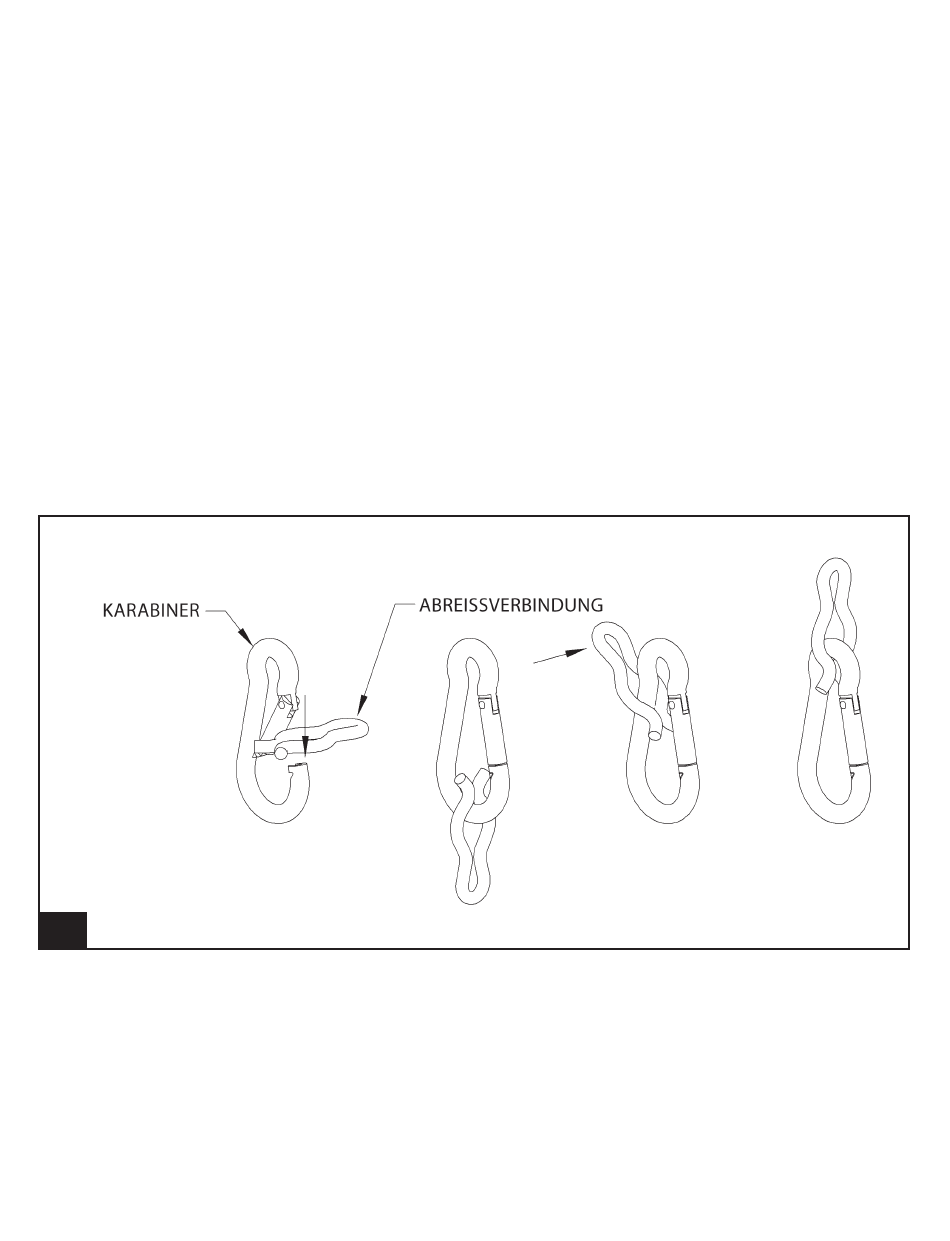

Die Abreißverbindung schützt den Abnehmer, wenn
sich eine Kuh mit dem Huf am Melkzeug verfangen
hat. Bringen Sie die Abreißverbindung am Karabiner
an. Nach dem Zusammenbau wird der Karabinerha-
ken in die Schleife oben am Sammelstück eingehängt
(siehe Abbildung 139).
139.
Warnaufkleber
9g925
2/21/13
