17.5 Montage von SmartControl-
Messgeräten
Befestigen Sie ein Milchmengenmessgerät mit Hilfe von
¼-20-Muttern an der ersten Halterung. Überprüfen Sie
nach dem Anbringen des ersten Milchmengenmessgeräts
an der Halterung, dass sich Messgerät und Halterung
an der gewünschten Stelle befinden.
—HINWEIS ————————————
Überprüfen Sie vor der Montage der Milchmengen-
messgeräte den Verlauf von Netz- und PRISM-Kom-
munikationskabeln.
6,94"
176 mm
253 mm
76.

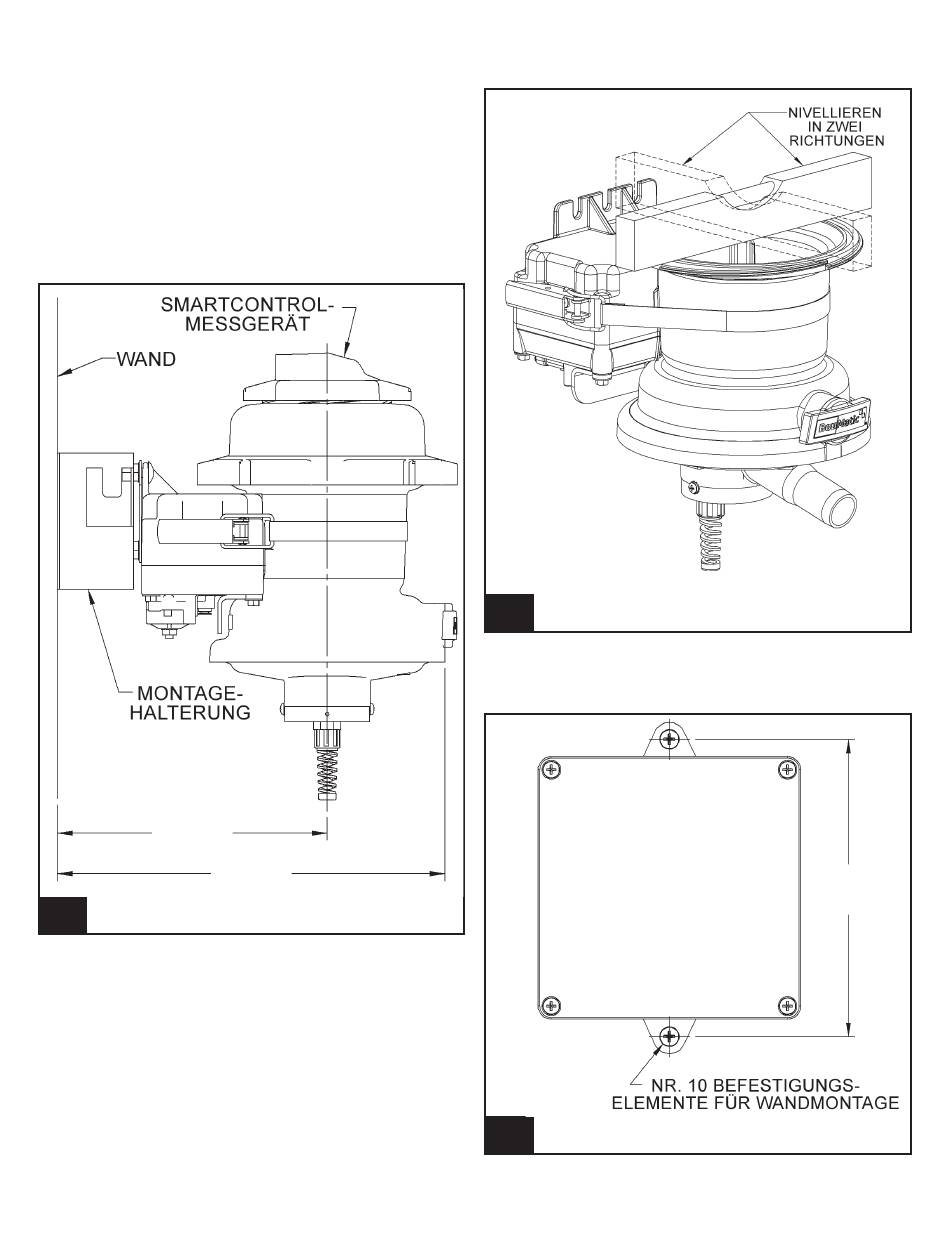

SmartControl-Messgerät, Wandmontage
Befestigen Sie die Milchmengenmessgeräte mit Hilfe
von ¼-20-Muttern an den Halterungen und montieren
Sie die Milchmengenmessgeräte (siehe Abbildung 76).
Die SmartControl-Messgerätegruppen bestehend aus
vier Melkplätzen müssen zuerst montiert werden; sie
sollten sich am Kuhaustriebsende des Melkstands und
damit in nächster Nähe zum GS-Netzteil befinden.
Das Milchmengenmessgerät mit dem langen Netz-
anschluss- und PRISM-Nebenkommunikationskabel
sollte das dem Kuhaustrieb nächstgelegene sein (siehe
Abbildung 78).
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
9,97"
Überprüfen Sie nach der Montage der Milchmengenmessge-
räte, dass sich die Geräte +/- 2° in der Vertikalen befinden
und dass die Milch die Milchleitung nach unten fließt.
77.
SmartControl-Messgerät, vertikale Ausrichtung
Wenn luftaktivierte Absperrventile zum Einsatz kommen,
befestigen Sie das Ventilgehäuse mit Hilfe der beiden Befe-
stigungszungen an der Wand (siehe Abbildungen 78 und 79).
l925_92
78.
Ventilgehäuse, Wandmontage
113
l925_91
5,667"
144 mm
l925_76
