Das TouchPoint wird mit Hilfe von ¼ Zoll-Befestigungs-
elementen an der Heckplatte montiert. Verwenden
Sie zum Markieren der Bohrlöcher in der Heckplatte
die Schablone. Wenn die Schablone nicht vorhanden

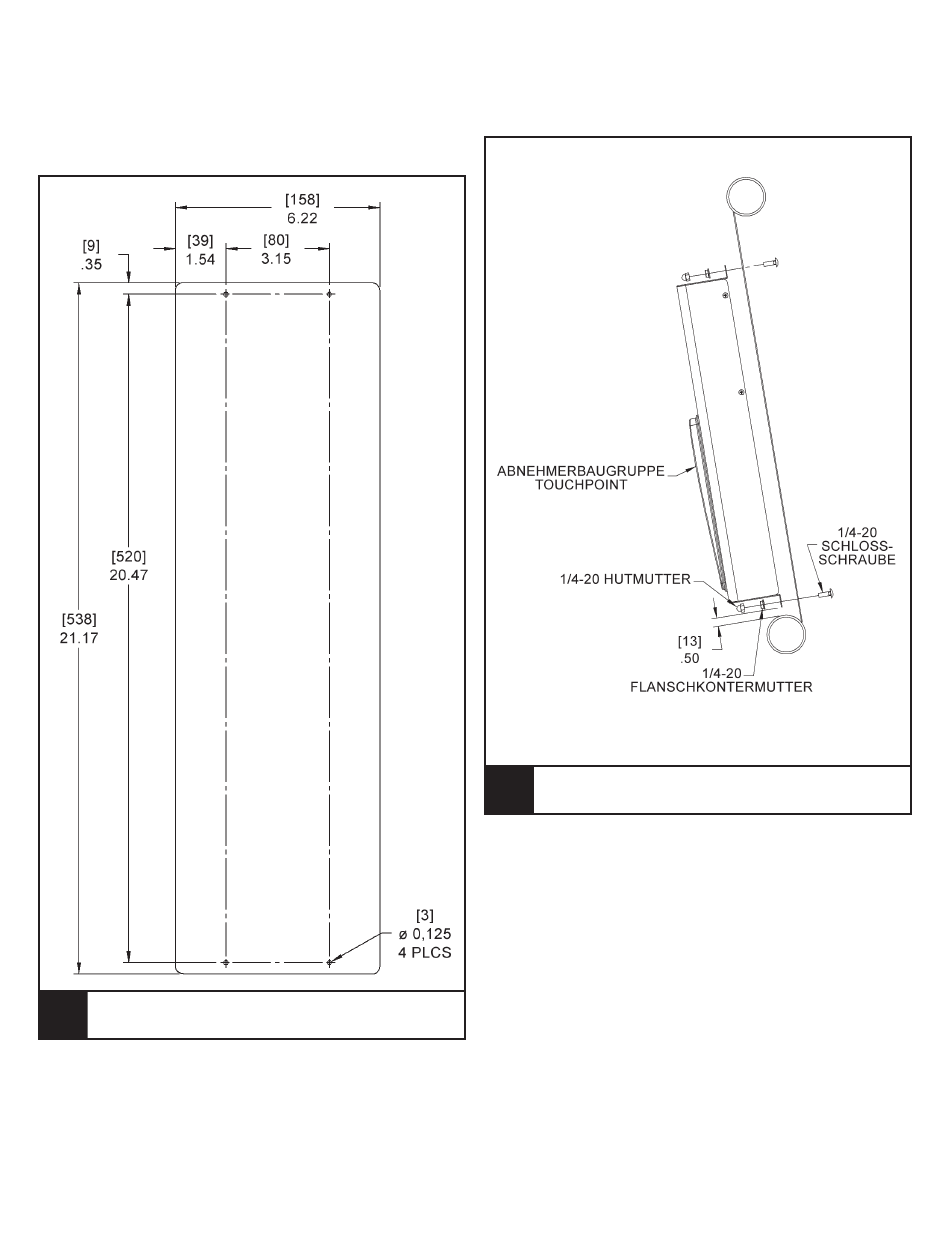

ist, siehe Abbildung 213 zur Lage und Lochgröße der
Befestigungselemente.
Montagebohrungen am
213.
TouchPoint
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Montieren Sie das TouchPoint mit Hilfe von ¼ Zoll-
Befestigungselementen an der Heckplatte. Verlegen Sie
nach der Montage des TouchPoints den Kabelkanal, der
die Kabel und Schläuche enthält, und sichern Sie ihn.
214.
Montage des TouchPoints
L925_161
245
L925_149
9g925
3/6/13
