Boumatic TouchPoint Installationsanweisungen Seite 260

Bringen Sie das SmartControl-Messgerät und das
Magnetventilgehäuse an der Plattform an. Verlegen
Sie nach der Montage die Kabel und Schläuche. Wie-
derholen Sie den Vorgang für alle leicht zugänglichen
Messgerätebaugruppen. Drehen Sie die Plattform
vorsichtig, um auch an die Messgeräte, die sich im
Übergangsbereich befanden, zu gelangen.

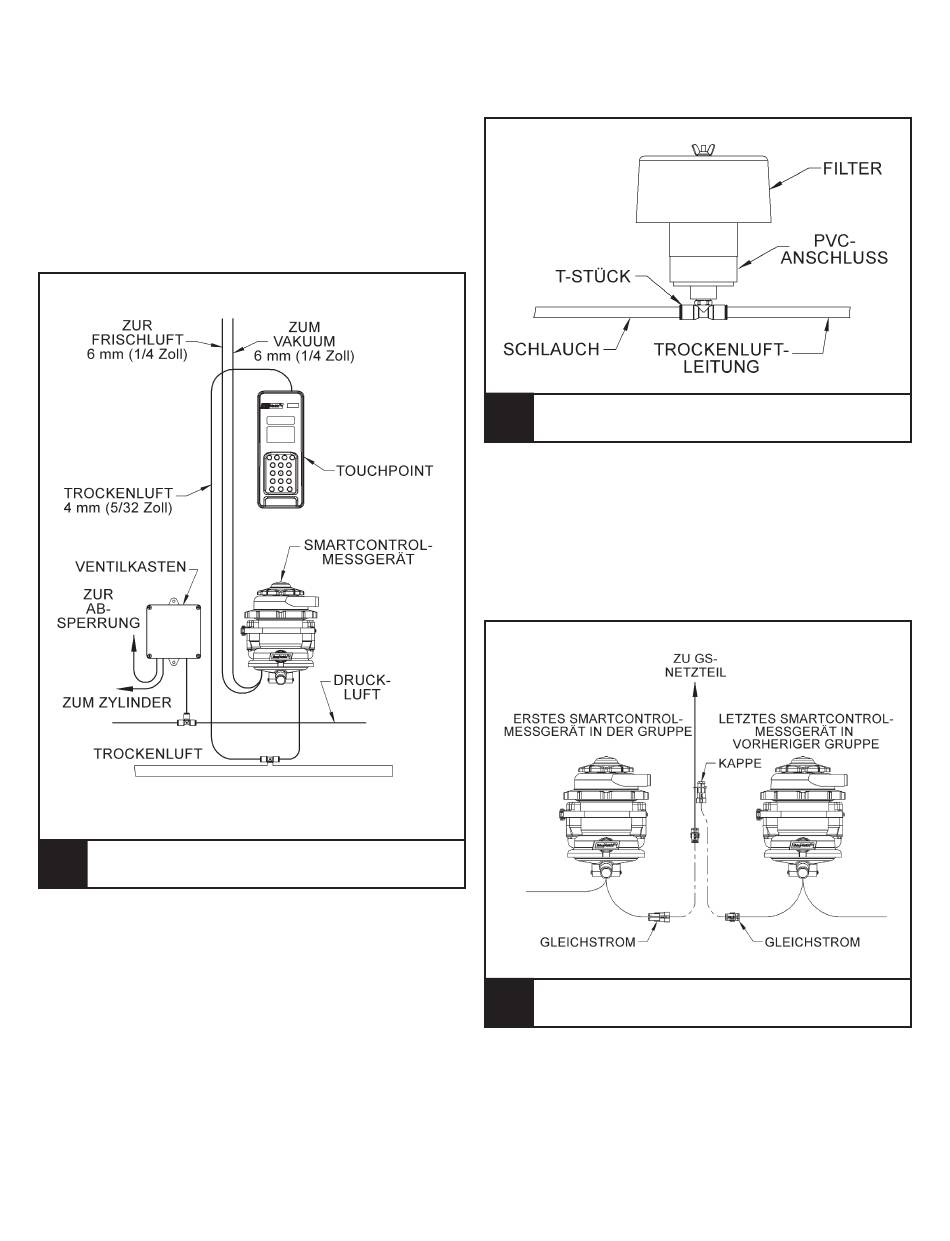

Schließen Sie den ½ Zoll-Schlauch (12 mm) von einer
Messgerätebaugruppe an der nächsten Messgeräte-
baugruppe an (siehe Abbildung 229).
229.
Anschluss der Trockenluftleitung
9g925
3/6/13
Schieben Sie ein ½ Zoll-T-Stück (12 mm) in die Trok-
kenluftleitung. Schließen Sie den ½ Zoll-Schlauch
(12 mm) vom T-Stück am Trockenluftfilter an (siehe
Abbildung 230).
230.
Trockenluftfilter
Schließen Sie - beginnend an der Speiche mit einem
der GS-Netzteile - das Gleichstromkabel am Kabelende
mit der Markierung „DC Power" (Gleichstrom) an
und verlegen Sie das andere Ende zum GS-Netzteil.
Schließen Sie die Buchse (nicht-elektrisch) an das
Ende der Milchmengenmessgeräte-Baugruppe an
(siehe Abbildung 231).
L925_173
231.
Anschluss des Gleichstromkabels
260 TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
