Boumatic TouchPoint Installationsanweisungen Seite 155

Trockenluftleitung:
• Versehen Sie ein Ende der Trockenluftleitung mit
einer Kappe.
• Das andere Ende der Trockenluftleitung muss an
einen Filter angeschlossen werden, der sich an
einem trockenen Ort befindet.
• Bohren Sie mit einem Gewindebohrer für den Luft-
anschluss ein ¼ Zoll-NPT-Gewindeloch in 51 mm
(2 Zoll) Entfernung von der linken Seite der Monta-
gehalterung. Schieben Sie den 4 mm-Luftanschluss
(5/32 Zoll) in die ¼ Zoll-NPT-Gewindeöffnung.
• Schließen Sie den gelben 5/32 Zoll-Schlauch (4 mm)
an der Trockenluftleitung an (siehe Abbildung 129).
—HINWEIS —————————————
Beim Einsatz von luftaktivierten Absperrventilen muss
die Luft für die Ventile trocken, ölfrei und gefiltert sein.
Für eine korrekte Funktion muss der Druck im Bereich
4,14 – 4,83 bar liegen.
Frischluftleitung:
• Versehen Sie ein Ende der Frischluftleitung mit einer Kappe.
• Schließen Sie das andere Ende der Frischluftleitung
an die Pulsationsfrischluft an.
• Bohren Sie mit einem Gewindebohrer für den An-
schlussdorn ein ¼ Zoll-NPT-Gewindeloch in 38 mm
(1,5 Zoll) Entfernung von der linken Seite der Mon-
tagehalterung. Setzen Sie den Anschlussdorn ein.
• Schneiden Sie den ¼ Zoll-Silikonschlauch (6,4 mm),
der am anderen Ende an den „VENT"-Nippel ange-
schlossen ist, auf die passende Länge zu und schließen
Sie ihn am Anschlussdorn an (siehe Abbildung 129).
—HINWEIS —————————————
Platzieren Sie die Anschlussdorne an die Vorderseite der
Vakuum- und Frischluftleitungen, damit keine Fremd-
körper in die Unterdruckmagnetventile gelangen können
und der Silikonschlauch leichter verlegt werden kann.
Vakuumleitung:
• Versehen Sie ein Ende der Vakuumleitung mit einer Kappe.
• Schließen Sie das andere Ende der Vakuumleitung
an die Pulsationsvakuumleitung an.
• Bohren Sie mit einem Gewindebohrer für den An-
schlussdorn ein ¼ Zoll-NPT-Gewindeloch in 25 mm
(1 Zoll) Entfernung von der linken Seite der Mon-
tagehalterung. Setzen Sie den Anschlussdorn ein.
• Schneiden Sie den ¼ Zoll-Silikonschlauch (6,4 mm),
der am anderen Ende an den „VAC"-Nippel ange-
schlossen ist, auf die passende Länge zu und schließen
Sie ihn am Anschlussdorn an (siehe Abbildung 5).
Druckluftleitung:
• Versehen Sie ein Ende der Druckluftleitung mit einer Kappe.
• Schließen Sie das andere Ende der Druckluftleitung
an die geregelte Luftzufuhr an.
• Bohren Sie mit einem Gewindebohrer für den 4 mm-
Luftanschluss (5/32 Zoll) ein ¼ Zoll-NPT-Gewindeloch
in 25 mm (1 Zoll) Entfernung von der rechten Seite
der Montagehalterung. Bringen Sie den 4 mm-
Ellbogen (5/32 Zoll) an.
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
• Schließen Sie nach dem Anbringen des Anschluss-
stücks den durchsichtigen 5/32 Zoll-Schlauch (4 mm)
vom Luftmagnetventil an (siehe Abbildung 129).
An Melkständen, bei denen luftaktivierte Absperrventile
verwendet werden, dürfen die Luftleitungen erst nach
der Montage aller Bänke installiert werden. Verwenden
Sie 12,7 mm-Rohrleitungen (½ Zoll) für die Druckluft
und 25 mm-Rohrleitungen (1 Zoll) für Frischluft,
Vakuum und Trockenluft (siehe Abbildung 129).
—HINWEIS —————————————
Bringen Sie die Rohrleitungskupplungen nicht in den
Montagehalterungen an.
—HINWEIS—————————————
Achten Sie darauf, dass die Schläuche jeweils am
richtigen Rohr angeschlossen werden, um eine Beschä-
digung des SmartControl-Messgeräts zu vermeiden.
2.00"
[51 mm]
1.50"
[38 mm]
1.00"
[25 mm]
[25 mm]

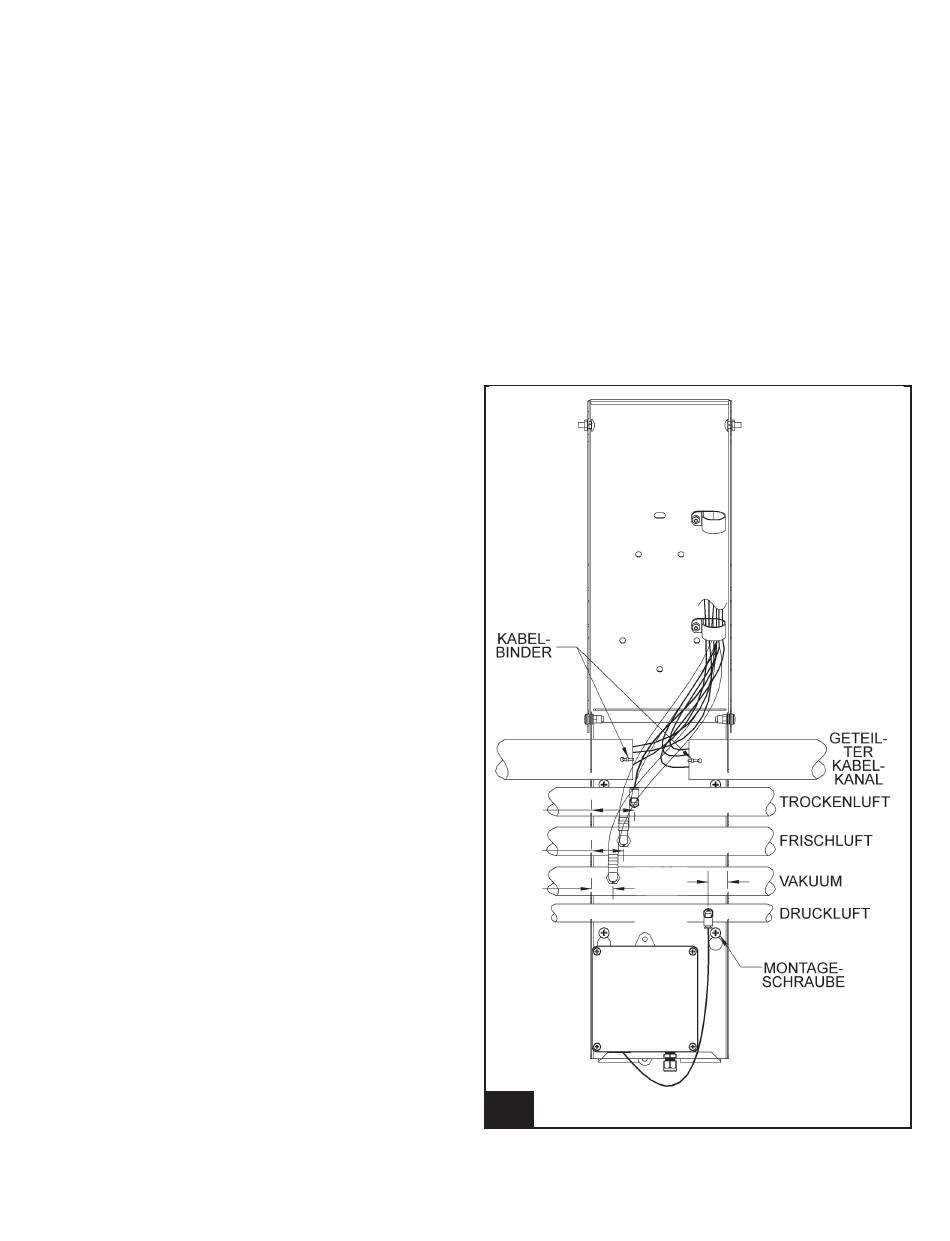

Montage von Luftleitungen für
129.
das Luftabsperrventil
