7.4 GS-Netzteil-Baugruppe

Befestigen Sie die GS-Netzteile an den Montageplatten
und montieren Sie sie im Gehäuse (siehe Abbildun-
gen 18 und 19).
—HINWEIS —————————————
Verändern Sie die Montageplatten für die GS-Netzteile
nicht. Die Netzteile müssen sich unten an den Mon-
tageplatten befinden, damit sie am kühlsten Teil des
Gehäuses platziert werden können.
—HINWEIS —————————————
Kabelkanäle müssen stets unten am Gehäuse hinein-
führen, damit kein Wasser eindringen und das Netzteil
beschädigen kann.
Montieren Sie die Metallplatte mit den daran befestigten
GS-Netzgeräten im Kunststoffgehäuse.
Bringen Sie das Kunststoffgehäuse an einer trocke-
nen und leicht zugänglichen Stelle an, vorzugsweise
im Geräteraum. Berücksichtigen Sie bei der Auswahl
des Aufstellungsortes die Beschränkungen hinsichtlich
der Kabellänge. Bei Melkkarussellen müssen die GS-
Netzgeräte an einer der Speichen und in einer Entfer-
18.

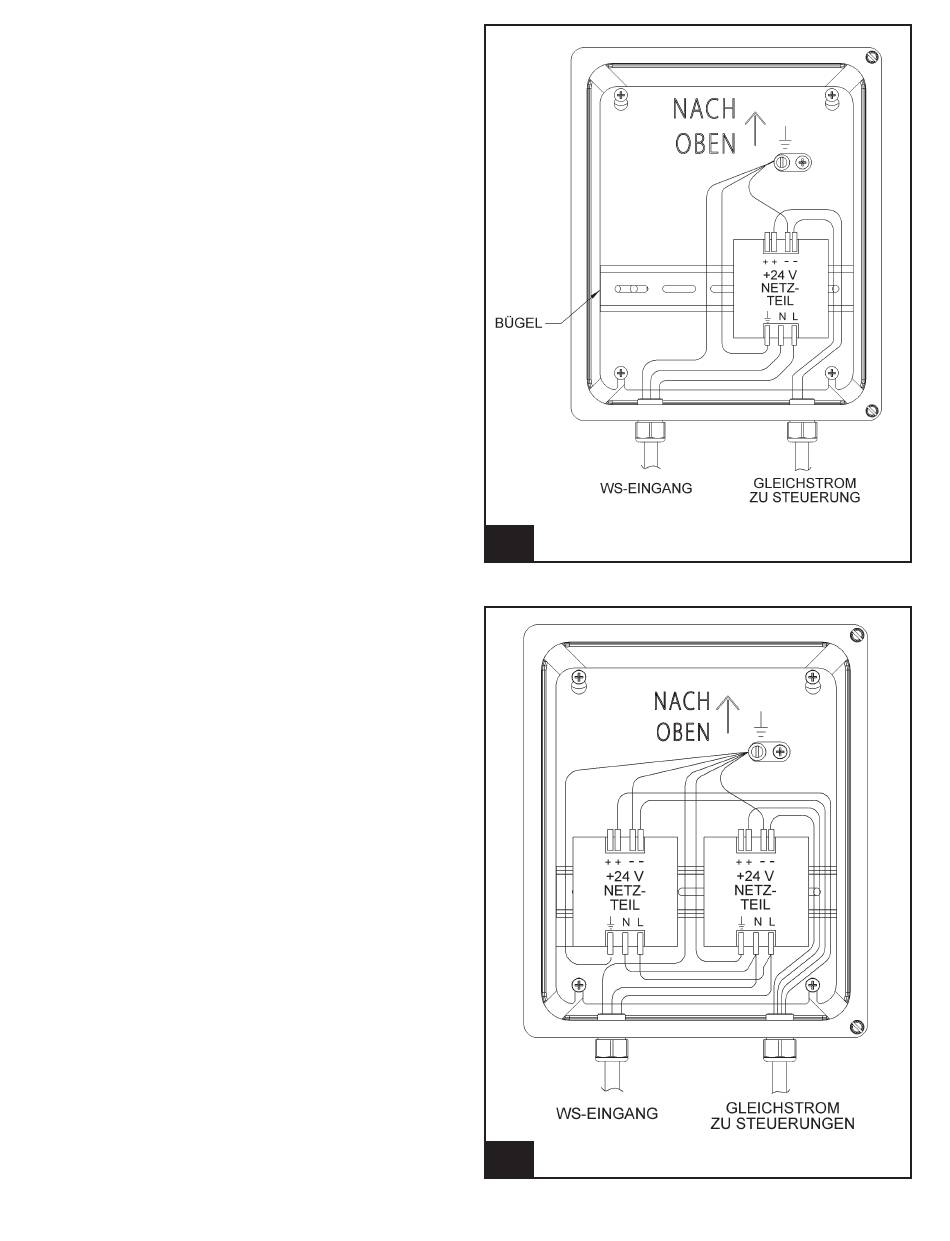

Verdrahtung für ein einzelnes GS-Netzteil
l925_143
nung von 3 m von den Melkplätzen montiert werden.
—HINWEIS ————————————
Damit die PRISM-Kommunikation ordnungsgemäß
funktioniert, muss der Ausgang „DC Common" aus
den einzelnen Netzteilen geerdet werden.
Vor dem Anschluss der SmartControl-Messgeräte und
TouchPoints muss die Ausgangsspannung an allen GS-
Netzteilen auf 25,5 V GS eingestellt werden.
19.
Verdrahtung für zwei GS-Netzteile
l925_39
TouchPoint™ und SmartControl™-Messgerät 37 9g925
Installationsanweisungen 2/21/13
