Bohren Sie mit einem Gewindebohrer ein ¼ Zoll-
NPT-Gewindeloch in die Oberseite der Pulsatorfrisch-
luftleitung. Die Öffnung sollte sich auf halbem Weg
zwischen den ersten beiden Milchmengenmessgeräten
befinden und alle 142,24 cm (56 Zoll) wiederholt
werden. Bringen Sie nach Bedarf die ¼ Zoll-T-Stücke
(6,4 mm) an. Möglicherweise muss am letzten Melk-
platz ein 90°-Ellbogen verwendet werden, wenn sich
im Melkstand auf einer Seite eine ungerade Anzahl
von Melkplätzen befindet.
Bohren Sie mit einem Gewindebohrer ein ¼ Zoll-NPT-
Gewindeloch in die Oberseite der Trockenluftleitung.
Die Öffnung sollte sich auf halbem Weg zwischen den
ersten beiden Milchmengenmessgeräten befinden und
alle 142,24 cm (56 Zoll) wiederholt werden. Bringen Sie
nach Bedarf die ¼ Zoll-T-Stücke (6,4 mm) an. Mögli-
cherweise muss am letzten Melkplatz ein 90°-Ellbogen
verwendet werden, wenn sich im Melkstand auf einer
Seite eine ungerade Anzahl von Melkplätzen befindet.
Für Melkstände, bei denen luftaktivierte Absperr-
ventile zum Einsatz kommen, bohren Sie mit einem
Gewindebohrer ein ⅛ Zoll-NPT-Gewindeloch in die
Oberseite der Druckluftleitung. Die Öffnung sollte sich
auf halbem Weg zwischen den ersten beiden Milch-
mengenmessgeräten befinden und alle 142,24 cm
(56 Zoll) wiederholt werden.
82.

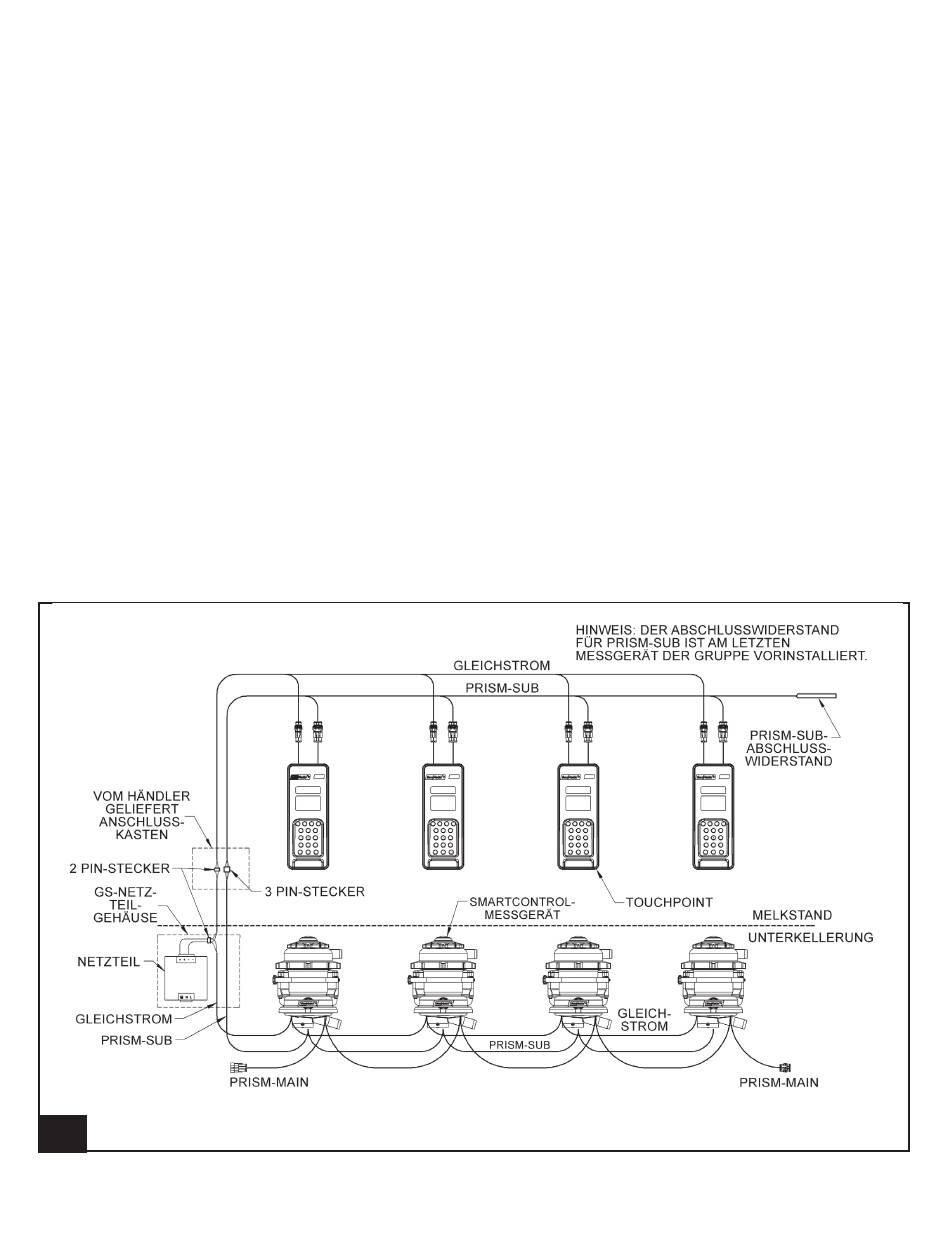

Gleichstrom- und PRISM-Sub-Verdrahtung zum GS-Netzteil
9g925
2/21/13
Bringen Sie nach Bedarf die 5/32 Zoll-T-Stücke
(4 mm) an. Möglicherweise muss am letzten Melkplatz
ein 90°-Ellbogen verwendet werden, wenn sich im
Melkstand auf einer Seite eine ungerade Anzahl von
Melkplätzen befindet.
Wenn sich die GS-Netzteile in der Unterkellerung
befinden, verlegen Sie das lange Gleichstromkabel
und das PRISM-Nebenkommunikationskabel von den
einzelnen Gruppen zum Netzteilgehäuse (siehe Abbil-
dungen 82 und 83).
Schneiden Sie das überschüssige Kabel vom Netzteil
ab und kürzen Sie die PRISM-Nebenkommunikati-
onskabel. Je nach Melkstandgröße und Position der
Netzteile kann das überschüssige Kabel vom Netzteil
zum Verteilerkasten neben den TouchPoints verwendet
werden. Wenn die Kabellänge nicht ausreicht, können
neue Kabel verwendet werden.
