Boumatic TouchPoint Installationsanweisungen Seite 66

Tabelle 25: SmartControl-Messgerät, Kabelpositionen
Kabelpos. Beschreibung
1 GS EIN
2 GS AUS
3 PRISM-Main EIN
4 PRISM-Main AUS
5
6 PRISM-Sub EIN/AUS
7
8
9
10 Schalter:
Eintriebs-/Austrieb-
stor
Reinigungsmodus
Melkmodus
Vakuumkontrolle
11 Absperrung
12 Milchmengenmessge-
rät-Auslass
40.

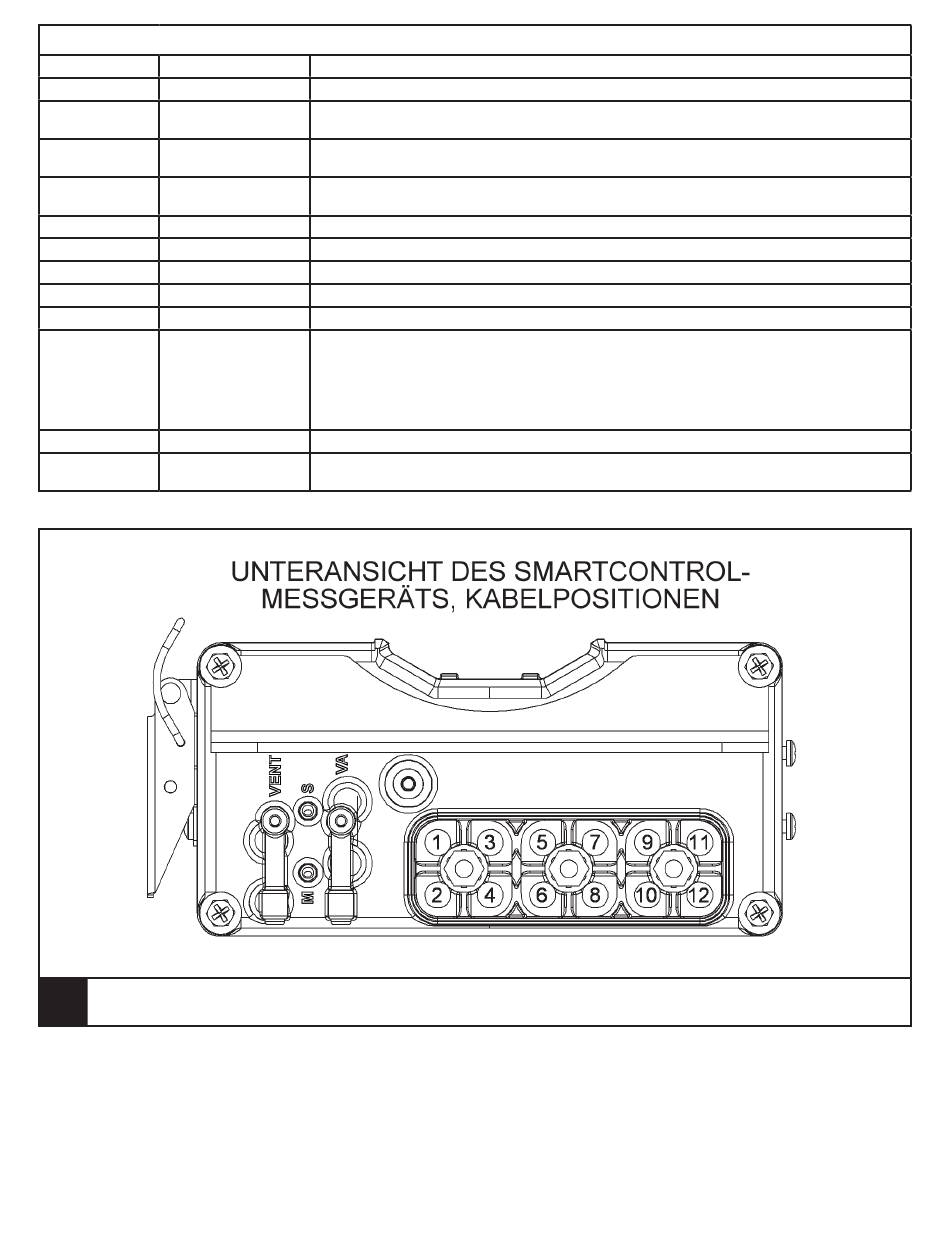

SmartControl-Messgerät, Kabelpositionen
Die SmartControl-Messgeräte-Baugruppe ist für den
Einsatz in Xpedia 360IX-Gruppen vorverdrahtet. Siehe
Tabelle 26.
9g925
2/21/13
Funktion
Gleichstrom vom Netzteil oder vorherigen SmartControl-Messgerät
Gleichstromausgang zum nächsten SmartControl-Messgerät. Der letzte Melkplatz in einer
Gruppe hat hier kein Netzkabel.
PRISM-Hauptkommunikationskabel vom SmartDairy Controller oder vom vorherigen
SmartControl-Messgerät
PRISM-Hauptkommunikationskabel zum nächsten SmartControl-Messgerät oder PRISM-
Abschlusswiderstand
PRISM-Nebenkommunikationskabel zum TouchPoint
Position der Schalter für Eintriebs-/Austriebstor, Reinigungsmodus, Melkmodus und Vaku-
umkontrolle. Jeder verwendete Schalter führt zu einem anderen SmartControl-Messgerät.
Kabel zum Magnetventil, das die Absperrung steuert
Kabel zum Auslass des Milchmengenmessgeräts
66 TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
L925_24
