An Melkständen, bei denen vakuumaktivierte Absperr-
ventile verwendet werden, dürfen die Luftleitungen
erst nach der Montage aller Bänke installiert werden.
Verwenden Sie 25 mm-Rohrleitungen (1 Zoll) für Frisch-
luft, Vakuum und Trockenluft (siehe Abbildung 128).
—HINWEIS —————————————
Bringen Sie die Rohrleitungskupplungen nicht in den
Montagehalterungen an.
—HINWEIS —————————————
Achten Sie darauf, dass die Schläuche jeweils am
richtigen Rohr angeschlossen werden, um eine Beschä-
digung des SmartControl-Messgeräts zu vermeiden.
2,00 Zoll
1,50 Zoll
1,00 Zoll

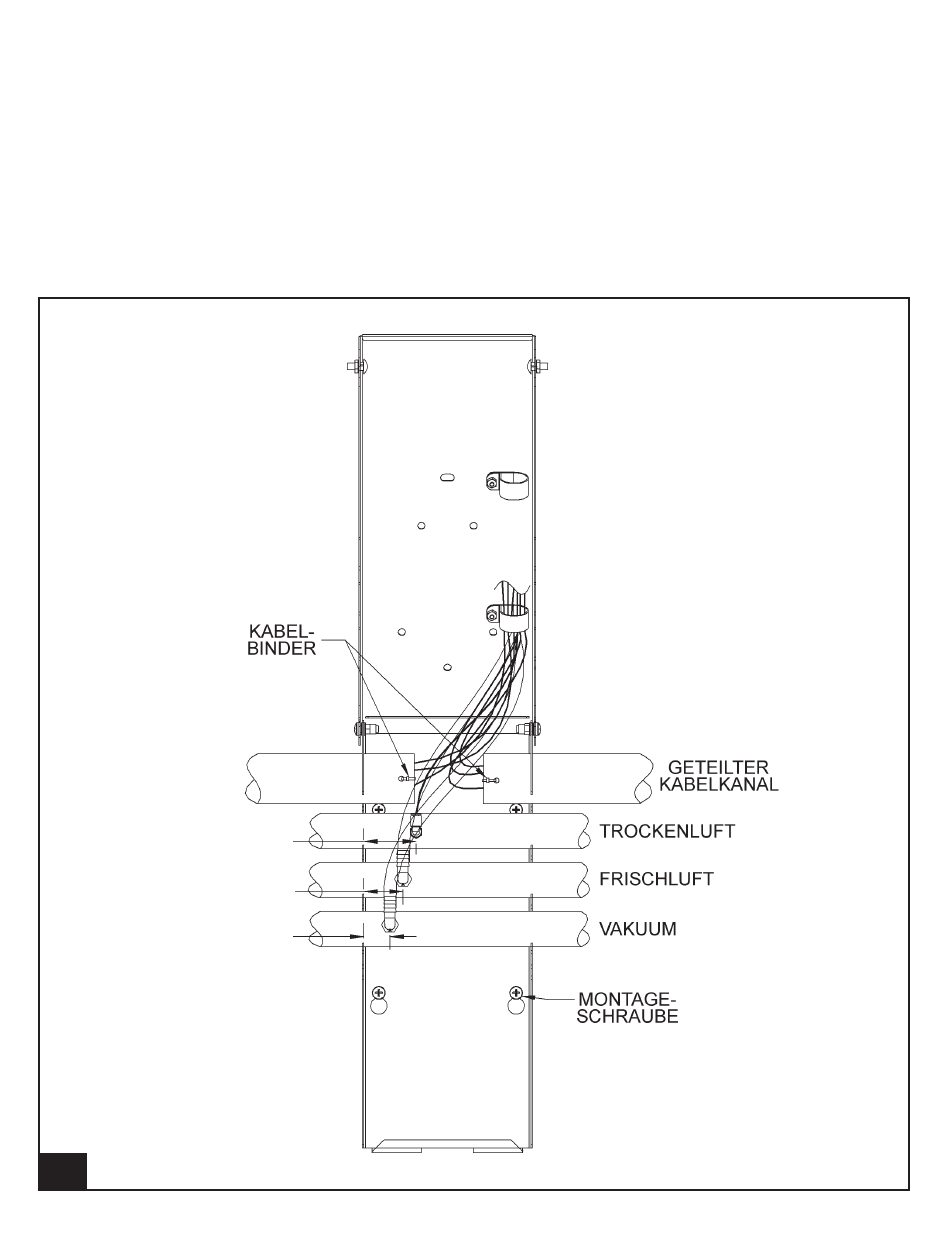

128.
Montage von Luftleitungen für das Vakuumabsperrventil
9g925
2/21/13
51 mm
38 mm
25 mm
