2.2 Rückansicht des TouchPoints
Kabelabdeckung
Die Abdeckung über den elektrischen Kabeln ist mit
vier Schrauben befestigt. Bei fest verschraubter Ab-
deckung ist sie gekapselt und es kann keine Feuch-
tigkeit in das Gehäuse eindringen.
Befestigungsschrauben
Das TouchPoint wird mit vier Schrauben und Clips an
der vorderen Abdeckung des Gehäuses befestigt.
9g925
2/21/13
Befestigungsschrauben
Befestigungsschrauben
2.

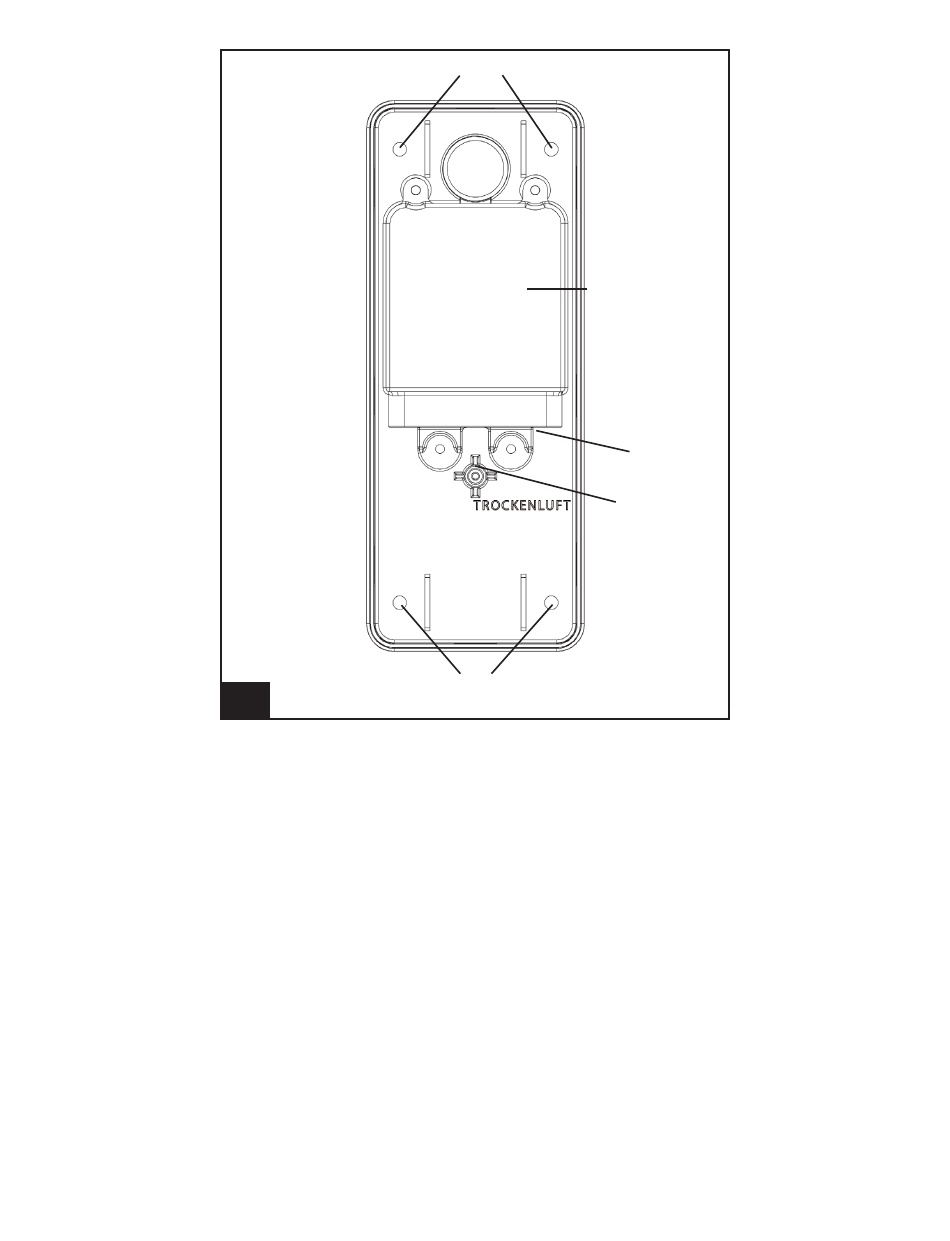

TouchPoint Rückansicht
Kabelabdeckung
Kabeleingänge
Trockenluft
Trockenluft
Ein gelber Schlauch mit 4 mm (5/32 Zoll) Durchmes-
ser wird am entsprechenden Anschluss angebracht,
der die Steuerung mit Trockenluft versorgt.
Kabelpositionen
Das TouchPoint verfügt über zwölf Kabelpositionen
für die Verdrahtung. Bei Verwendung eines Ka-
bels mit korrektem Durchmesser (5,3 bis 6,4 mm;
0,210 bis 0,250 Zoll) sind die Anschlüsse versiegelt
und das Gehäuse wasserdicht.
12 TouchPoint™ und SmartControl™-Messgerät
l926_1a
Installationsanweisungen
