Streamline 360Ex, Fernansetz-Baugruppe - Boumatic TouchPoint Installationsanweisungen

18.5.4 Streamline 360EX, Fernansetz-
Baugruppe
Stellen Sie sicher, dass das Kabel der Baugruppe für
fernbedientes Ansetzen vom SmartControl-Messgerät
zur rechten Bügelseite verlegt wurde.
Montage von TouchPoint und
252.
Fernansetzung
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Schließen Sie den Gleichstromanschluss (2 Pin-Buchse,
schwarze und rote Kabel) der Fernansetz-Baugruppe
an den Gleichstromanschluss (2 Pin-Stecker, schwarze
und rote Kabel) an, der vom SmartControl-Messgerät
kommt.
Bringen Sie den Fernansetz-Baugruppenanschluss
(2 Pin-Stecker, weiße und grüne Kabel) der Fern-
ansetz-Baugruppe am Schalter-/Anzeigeanschluss
(2 Pin-Buchse, weiße und grüne Kabel) an, der vom
SmartControl-Messgerät kommt.
Platzieren Sie die Kabel auf der rechten Bügelseite, da-
mit sie sich nicht in der Zylinderbaugruppe verheddern.

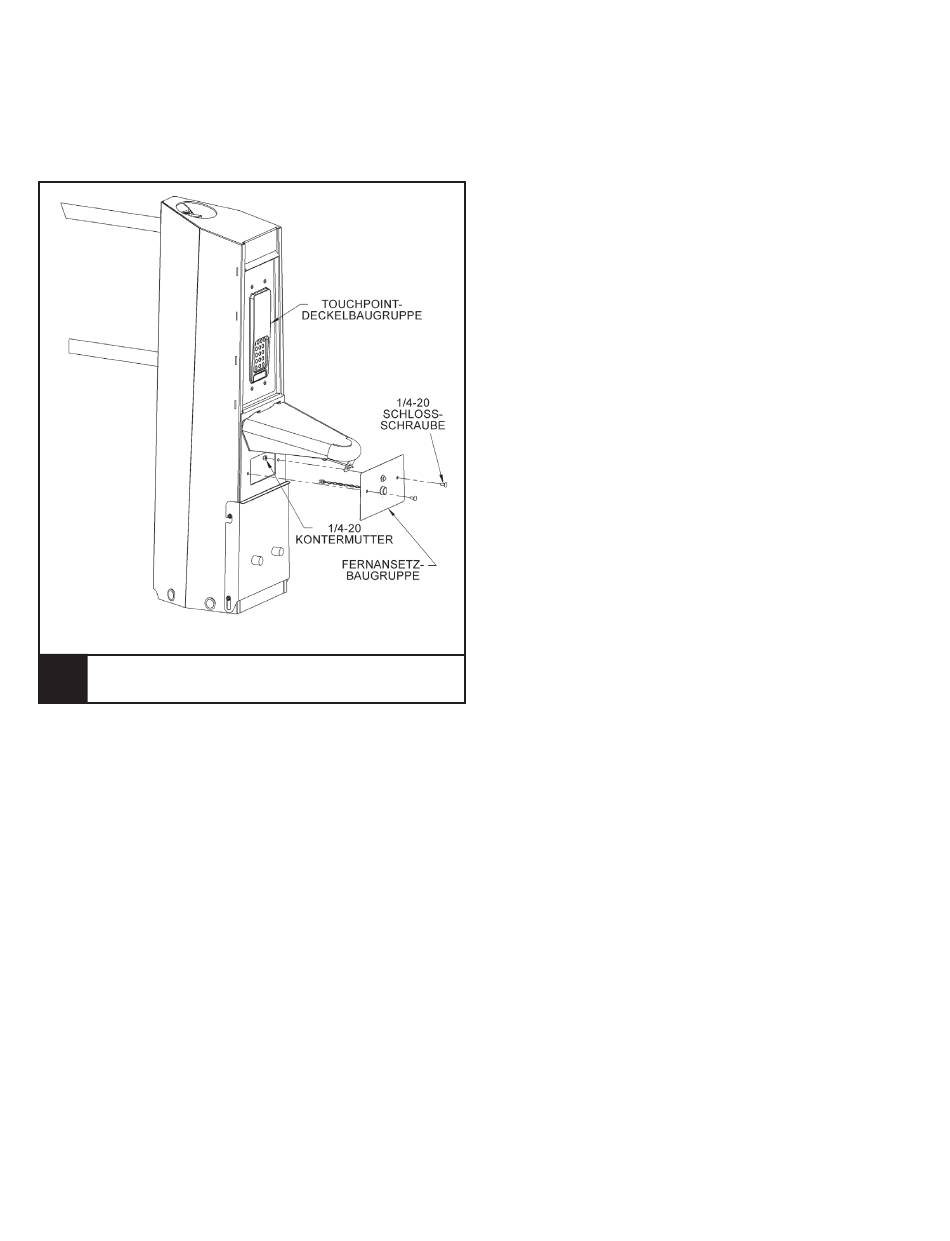

Befestigen Sie die Fernansetz-Baugruppe mit zwei
¼ Zoll-Schloss-Schrauben.
L925_176
281 9g925
3/6/13
